Снятие и установка нижнего рычага ходовой части Форд Фокус
Снятие

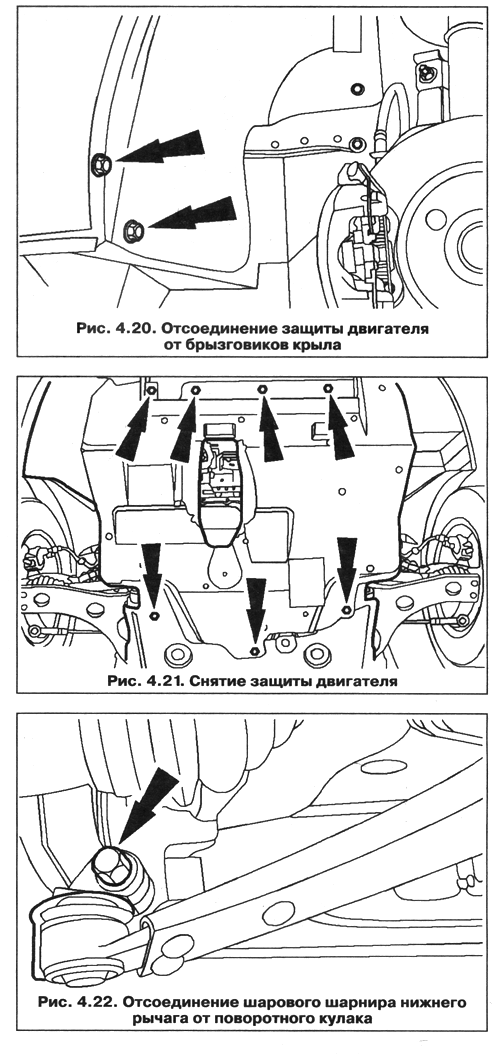

Снимите колесо в сборе с шиной. Отсоедините защиту двигателя от брызговиков крыла с обеих сторон (при наличии) (рис. 4.20). Снимите защиту двигателя (при наличии) (рис. 4.21). ВНИМАНИЕ, Для предотвращения повреждения уплотнения шаровогошарнира закройте его мягкой тканью. Отсоедините шаровой шарнир нижнего рычага от поворотного кулака (рис. 4.22).
Снимите теплозащитный экран, ПРИМЕЧАНИЕ, Для облегчения установки отметьте положение шайбыподшипника. Снимите нижний рычаг (рис. 4.23). 1. Выверните передний болт и отбракуйте его за дальнейшей ненадобностью. 2. Снимите задние гайки, болты и шайбу подшипника и отбракуйте их за дальнейшей ненадобностью.

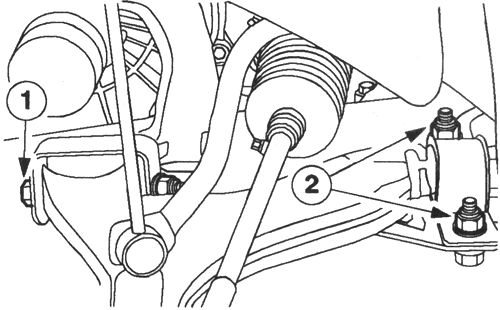

Рис. 4.23. Снятие нижнего рычага
Установка
ПРИМЕЧАНИЕ. Установите новые гайки, болты и шайбу подшипника. Установите гайки крепления нижнего рычага, болты и шайбу подшипника. 1. Затяните гайку, работая в две стадии. Стадия 1: 100 Нм. Стадия 2: 60 градусов. Затяните гайку. Затяните болт, работая в две стадии. Стадия 1: 120 Нм. Стадия 2: 90 градусов. ВНИМАНИЕ. Убедитесь в том, что установлен теплозащитный экран,предотвращающий повреждение шарового шарнира. Подсоедините шаровой шарнир нижнего рычага к поворотному кулаку. Подсоедините защиту двигателя к брызговикам крыла с обеих сторон (при наличии). Установите защиту двигателя (при наличии). Установите колесо в сборе с шиной. Проверьте схождение и при необходимости отрегулируйте его.
