Снятие и установка наружного чехла шарнира равных углов скоростей (шрус) Форд Фокус

Снятие

  Снимите чехол внутреннего шарнира равных угловых скоро­стей. За дополнительной информацией обратитесь к главе Сня­тие и установка чехла внутреннего шарнира равных угловых скоростей имеющейся в этом разделе.

ВНИМАНИЕ. Используйте тиски с защитными наклад­ками для губок.

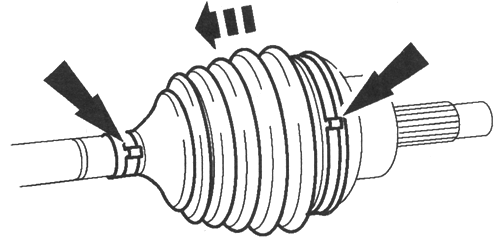

Рис. 3.204. Снятие чехола наружного шарнира

  Снимите чехол наружного шарнира равных угловых скоро­стей (рис. 3.204).

  Снимите хомуты чехла.

  Сдвиньте чехол внутрь вдоль передней ведущей полуоси.

  Установка

ВНИМАНИЕ, В шарнир равных угловых скоростей не следует набивать более 120 г консистентной смазки.

  Наполните шарнир равных угловых скоростей консистентной смазкой.

  Установите чехол наружного шарнира равных угловых скоро­стей (рис. 3.205).

  Сдвиньте наружный чехол в направлении наружу над шарни­ром равных угловых скоростей.

  Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.

  Установите чехол в требуемое положение и уберите отвертку.

  Затяните зажимы усилием, равным 21 Нм.

ПРИМЕЧАНИЕ. Замените зажим чехла.

  Установите внутренний зажим чехла, используя специальный инструмент.

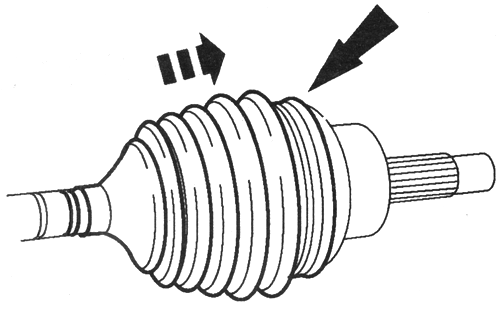

Рис. 3.205. Установка чехола наружного шарнира

  Установите наружный зажим чехла, используя специальный инструмент.

  Установите чехол внутреннего шарнира равных угловых скоростей.
