Снятие и установка чехла внутреннего шарнира равных угловых скоростей (шрус) Форд Фокус









  Снятие



  Снимите ведущую полуось автомобиля Ford Focus.

ВНИМАНИЕ. Используйте тиски с защитными наклад­ками для губок.

ПРИМЕЧАНИЕ. Зажмите промежуточный вал в тисках.

  Зажмите шарнир равных угловых скоростей в тисках и отсое­дините корпус треножного шарнира.

  Перережьте зажимы чехла и отбракуйте их за дальнейшей ненадобностью.

  Отведите чехол назад.

  Рассоедините треножный шарнир (рис. 3.198).

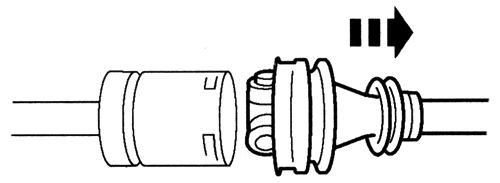

Рис. 3.198. Разъединение треножного шарнира




  Удалите консистентную смазку. Снимите стопорное кольцо (рис. 3.199).

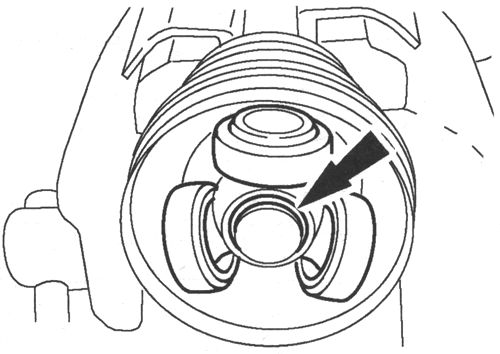

Рис. 3.199. Снятие стопорного кольца

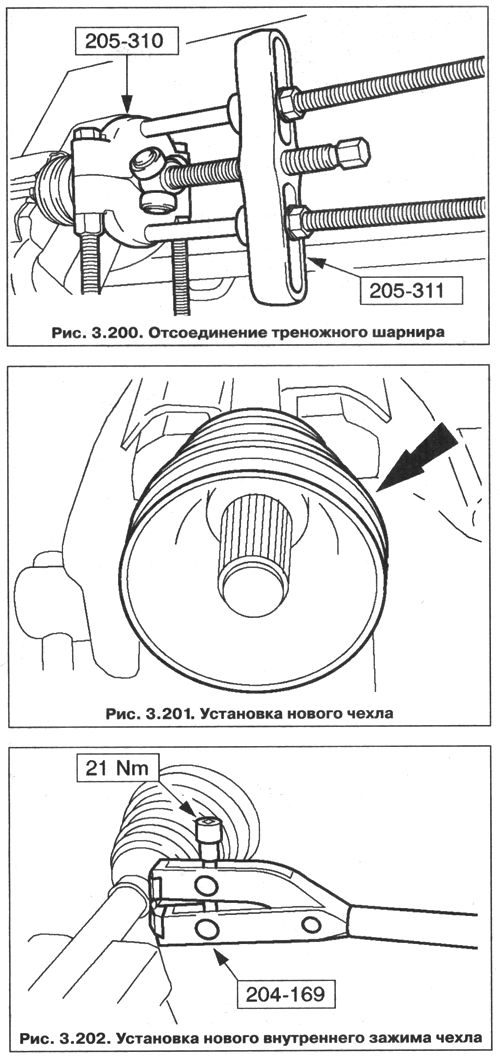

  Отсоедините треножный шарнир, используя специальный ин­струмент (рис. 3.200). Снимите чехол и отбракуйте его за дальнейшей ненадобностью.



  Установка нового чехла

  Установите новый чехол (рис. 3.201).

  Установите новый внутренний зажим чехла, используя специ­альный инструмент (рис. 3.202).





ПРИМЕЧАНИЕ, Фаска обращена в направлении пе­редней полуоси.

  Установите треножный шарнир, используя специальный инст­румент (рис. 3.203).

  Надвиньте чехол.

  Установите треножный шарнир на место, на переднюю веду­щую полуось.

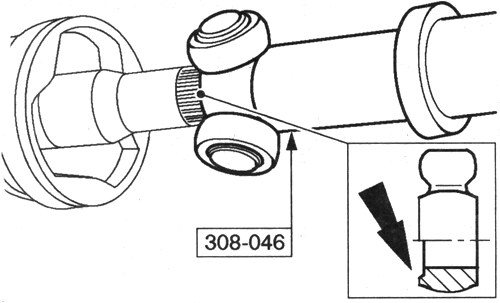

Рис. 3.203. Установка треножного шарнира



ПРИМЕЧАНИЕ. Используйте новое стопорное кольцо.

  Установите пружинное кольцо треножного шарнира

ВНИМАНИЕ. В шарнир равных угловых скоростей не следует набивать более120 г консистентной смазки.

  Наполните шарнир равных угловых скоростей консистентной смазкой.

  Соберите шарнир равных угловых скоростей.

  Вставьте небольшую отвертку под кромку защитного чехла, чтобы выпустить воздух.

  Сдвиньте шарнир равных угловых скоростей до упора, затем вытяните его назад на 20 мм.

ПРИМЕЧАНИЕ. Замените зажим чехла.

  Установите новый наружный зажим чехла, используя развод­ной ключ.

  Установите ведущую полуось.
