Наружный механизм переключения передач Форд Фокус

Трос рычага ручного выбора со стороны коробки передач подсоединяется к шарику на рычаге, расположенном на ручном вале автомобиля Ford Focus.

Опоры троса закрепляются на картере коробки передач и затем крепятся к кронштейну рычага ручного выбора.

Регулятор троса рычага ручного выбора располагается на оболочке троса со стороны коробки передач.

Со стороны рычага ручного выбора трос зажимается в шарике.

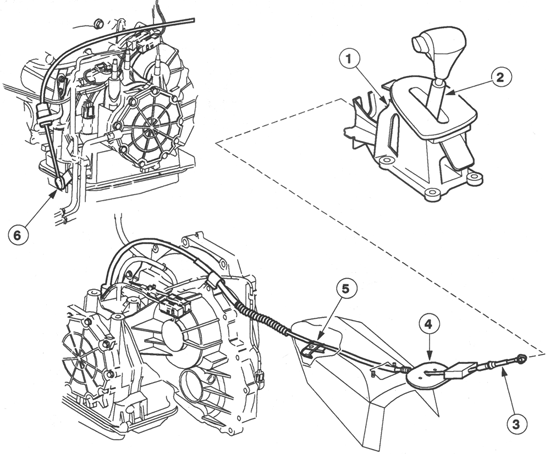

Рис. 3.157. Наружный механизм переключения передач:

1 — рычаг выбора в сборе; 2 — рычаг выбора; 3 — трос рычага выбора;

4 — направляющая; 5 — зажим; 6 — рычаг на вале переключения
