Снятие и установка топливного питающего коллектора (Duratec ST 2.0L) Форд Фокус

Снятие

Сбросьте давление в топливной системе. Отсоедините провод массы от аккумулятора.

Отсоедините трос системы управления скоростью (при наличии).

Отсоедините трос от корпуса дроссельной заслонки.

Отсоедините трос системы управления скоростью от корпуса дроссельной заслонки.

Отсоедините трос акселератора.

Снимите зажим и отсоедините трос от корпуса дроссельной заслонки.

Поверните наружную оболочку троса.

Отсоедините трос акселератора от корпуса дроссельной заслонки.

Отсоедините выпускной трубопровод воздушного фильтра.

Рассоедините штекерный разъем датчика давления топлива.

Отсоедините вакуумную магистраль отдатчика давления топлива (рис. 2.279).

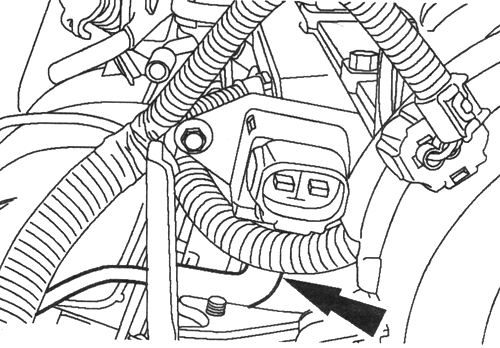

Рис. 2.279. Отсоединение вакуумной магистрали от датчика

давления топлива

Отсоедините вакуумную магистраль от гасителя пульсаций давления топлива (для наглядности двигатель показан снятым) (рис. 2.280).

Отсоедините питающий топливопровод топливного коллектора (для наглядности двигатель показан снятым) (рис. 2.281).

Рассоедините штекерные разъемы топливных форсунок.

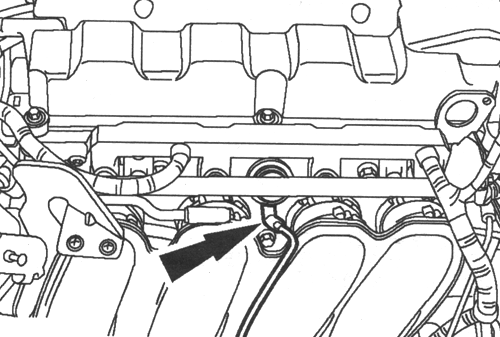

Рис. 2.280. Отсоединение вакуумной магистрали от гасителя пульсаций

давления топлива

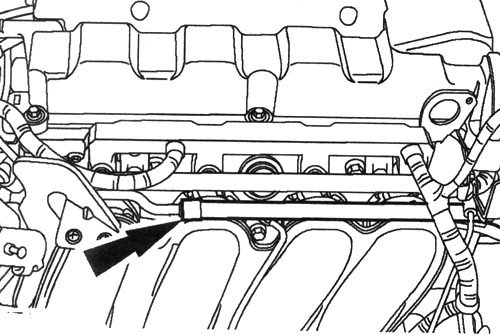

Рис. 2.281. Отсоединение питающего топливопровода топливного коллектора

Снимите топливный коллектор (для наглядности двигатель показан снятым) (рис. 2.282).

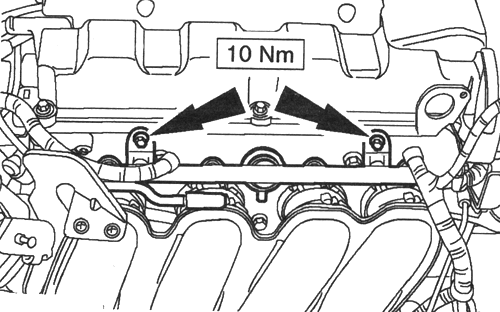

Рис. 2.282. Снятие топливного коллектора

Снимите топливные форсунки с топливного коллектора.

Сдвиньте зажим, чтобы освободить форсунку (рис. 2.283).

Рис. 2.283. Снятие топливной форсунки

Снимите уплотнительные кольца и отбракуйте их за дальнейшей ненадобностью (рис. 2.284).

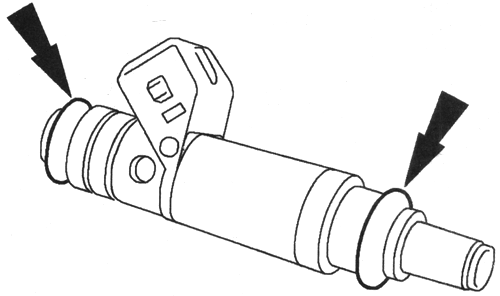

Рис. 2.284. Снятие уплотнительных колец топливной

форсунки

Установка

ВНИМАНИЕ. Не используйте силиконовую смазку для смазыванияуплотнитвльных колец топливных форсунок, т.к. это способствует закупоркетопливных форсунок.

Установите новые уплотнительные кольца топливных форсунок.

Установите элементы на место, действуя в обратной последовательности.

Для облегчения установки смажьте уплотнительные кольца топливных форсунок чистым моторным маслом.

Выполните процедуру инициализации электродвигателей стеклоподъемников дверей.
