Снятие и установка корпуса дроссельной заслонки (Duratec ST 2.0L) Форд Фокус

Снятие

ВНИМАНИЕ. Не пытайтесь очистить корпус дроссель­ной заслонки. Отверстие идроссельная заслонка име­ют специальное покрытие, наносимое приизготовле­нии, которое не допускается снимать.

  Отсоедините провод массы от аккумулятора.

  Снимите крышку с корпуса дроссельной заслонки (рис. 2.263).

  Отсоедините трос системы управления скоростью (при нали­чии) (рис. 2.264).

1. Отсоедините трос от корпуса дроссельной заслонки.

2. Отсоедините трос управления скоростью от корпуса дрос­сельной заслонки.

  Отсоедините трос акселератора (рис. 2.265).

1. Снимите зажим и отсоедините внутренний трос от корпуса дроссельной заслонки.

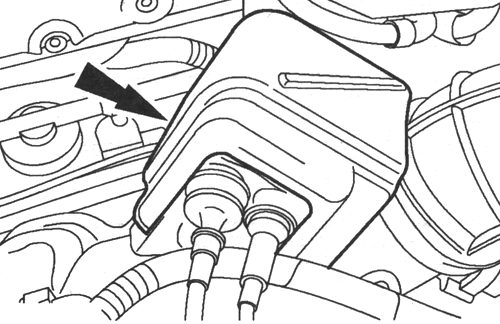

Рис. 2.263. Снятие крышки с корпуса дроссельной

заслонки

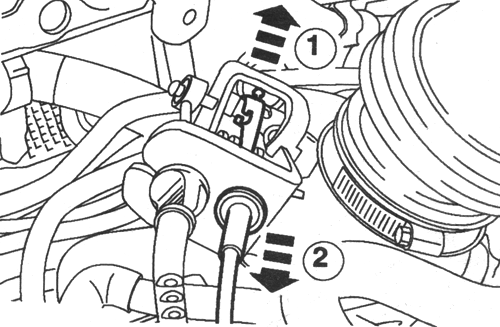

Рис. 2.264. Снятие троса системы управления

скоростью

2. Поверните наружную оболочку троса.

3. Отсоедините трос акселератора от корпуса дроссельной заслонки.

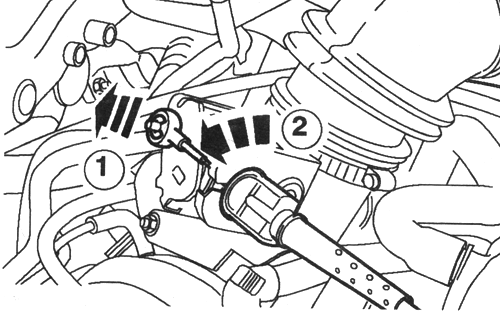

Рис. 2.265. Снятие троса акселератора

4. Отсоедините выпускной трубопровод воздушного фильтра (рис. 2.266).

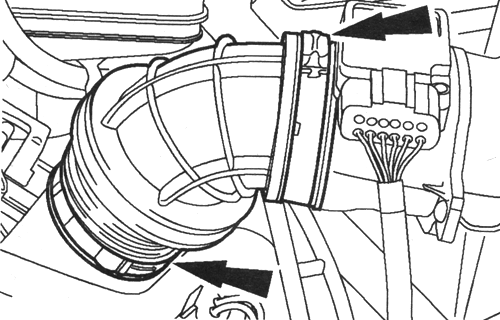

Рис. 2.266. Снятие выпускного трубопровода воздушно­го фильтра

5. Рассоедините штекерные разъемы датчика положения дроссельной заслонки (ТР) (для наглядности корпус воздухозабора показан снятым) (рис. 2.267).

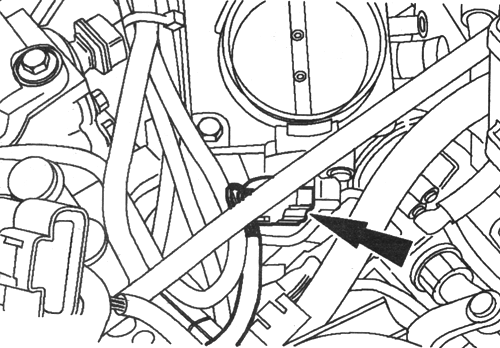

Рис. 2.267. Снятие штекерных разъемов датчика положения

дроссельной заслонки

6. Снимите корпус дроссельной заслонки (рис. 2.268).

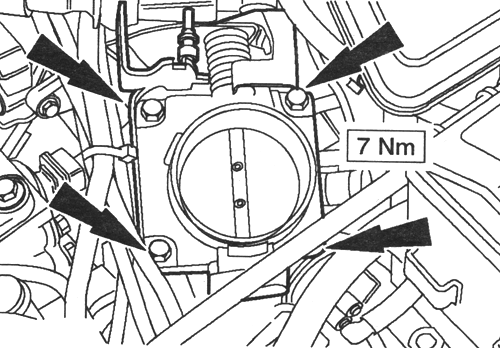

Рис. 2.268. Снятие корпуса дроссельной заслонки

  Снимите прокладку корпуса дроссельной заслонки и отбра­куйте ее за дальнейшей ненадобностью (рис. 2.269).

  Установка

ВНИМАНИЕ. Не пытайтесь очистить корпус дроссель­ной заслонки. Отверстие идроссельная заслонка име­ют специальное покрытие, наносимое приизготовле­нии, которое не допускается снимать.

ПРИМЕЧАНИЕ. Установите новую прокладку корпуса дроссельной заслонки.

  Установите элементы на место, действуя в обратной последо­вательности.

  Выполните процедуру инициализации электродвигателей стеклоподъемников дверей.

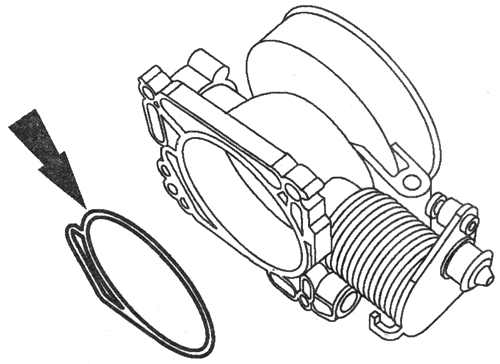

Рис. 2.269. Снятие прокладки корпуса дроссельной
