Снятие и установка радиатора (Duratec ST 2.0L) Форд Фокус

  Снятие

  Слейте охлаждающую жидкость из системы охлаждения. Отсоедините зажим жгута электропроводки от кожуха венти­лятора охлаждения (рис. 2.249).

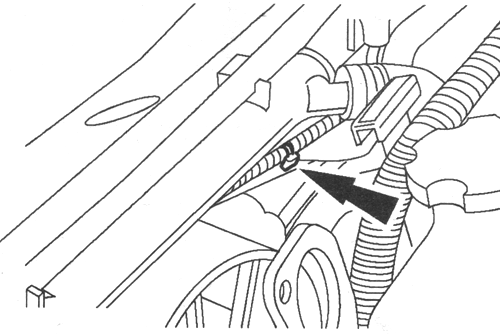

Рис. 2.249. Отсоединение зажима жгута электропровод­ки от кожуха

вентилятора охлаждения

  Поднимите и подоприте автомобиль.

  Отсоедините и подоприте конденсатор системы воздушного кондиционирования (рис. 2.250).

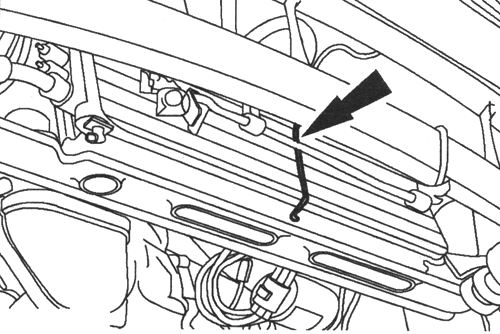

Рис. 2.250. Отсоединение конденсатора системы воз­душного

кондиционирования

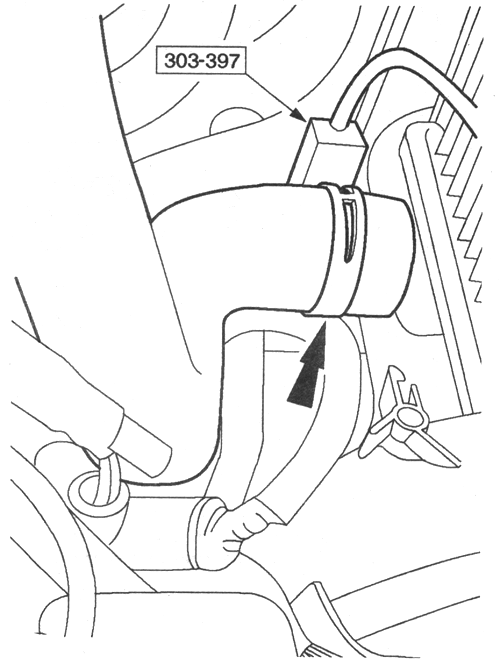

  Используя специальный инструмент, отсоедините верхний шланг радиатора (для наглядности электродвигатель и кожух вентилятора охлаждения показаны в снятом положении) (рис. 2.251).

Рис. 2.251. Отсоединение верхнего шланга радиатора

Рис. 2.252. Отсоединение шлангов охлаждающей

жидкости

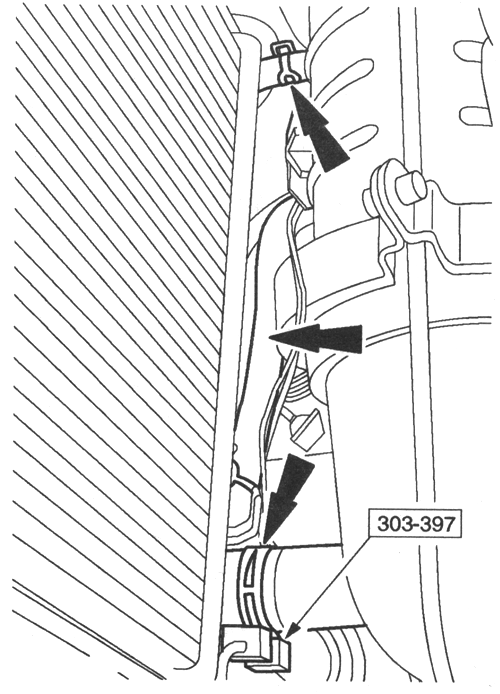

  Используя специальный инструмент, отсоедините шланги ох­лаждающей жидкости (для наглядности электродвигатель и ко­жух вентилятора охлаждения показаны в снятом положении) (рис. 2.252).

  Отсоедините зажимы жгута электропроводки от кожуха вен­тилятора охлаждения автомобиля Ford Focus (рис. 2.253).

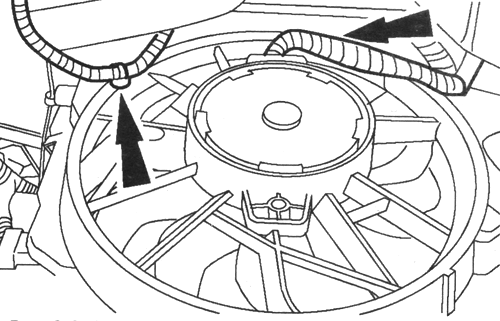

Рис. 2.253. Отсоединение зажимов жгута электропро­водки от кожуха

вентилятора охлаждения

  Отсоедините зажим жгута электропроводки от опорного кронштейна радиатора (рис. 2.254).

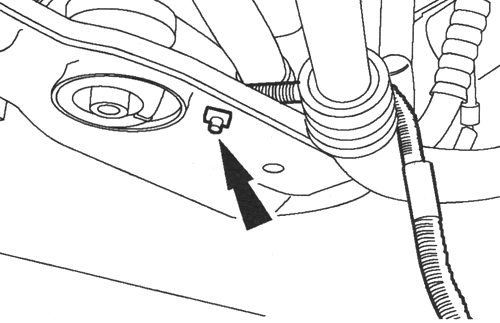

Рис. 2.254. Отсоединение зажима жгута электропровод­ки от опорного

кронштейна радиатора

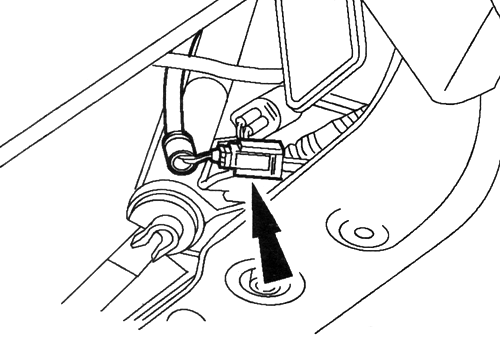

  Рассоедините штекерный разъем звукового сигнала (ов) (рис. 2.255).

  Выверните болты опорного кронштейна радиатора (рис. 2.256).

  Подоприте радиатор, электродвигатель вентилятора охлаж­дения и кожух.

  Снимите опорный кронштейн радиатора (рис. 2.257).

  Снимите радиатор, электродвигатель вентилятора охлажде­ния и кожух (рис. 2.258).

ВНИМАНИЕ, Не прикладывайте чрезмерное усилие для освобождения

электродвигателя вентилятора ох­лаждения и кожуха.

  Снимите электродвигатель вентилятора охлаждения и кожух с радиатора (рис. 2.259).

1. Освободите зажимы.

2. Снимите электродвигатель вентилятора охлаждения и ко­жух с радиатора.

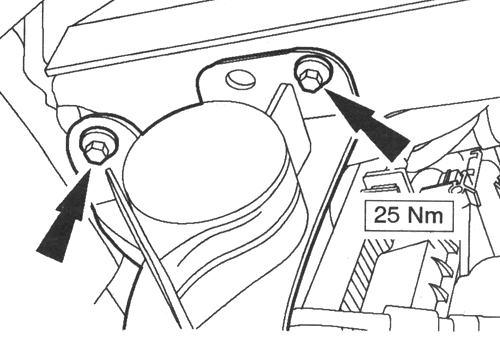

Рис. 2.255. Отсоединение штекерного разъема звукового сигнала

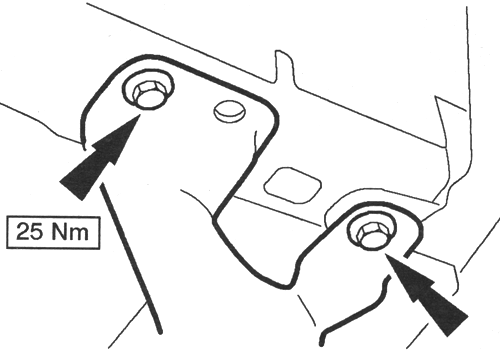

Рис. 2.256. Отсоединение болтов опорного

кронштейна радиатора

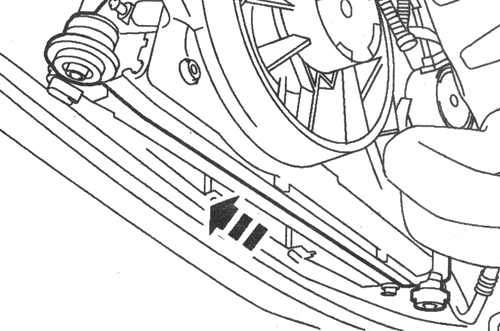

Рис. 2.257. Снятие опорного кронштейна радиатора

Рис. 2.258. Снятие радиатора

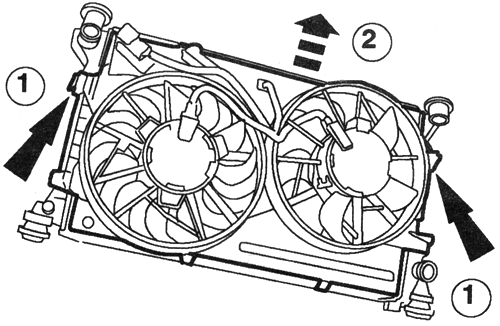

Рис. 2.259. Снятие электродвигателя вентилятора ох­лаждения и

кожуха с радиатора

  Установка

  Установите элементы на место, действуя в обратной последо­вательности. Заполните систему охлаждения.
