Двигатель Durateg 2.0 L Форд Фокус

Снятие и установка масляного картера Форд Фокус

 Снятие

  Снимите каталитический нейтрализатор.

  Слейте масло из двигателя.

  Выверните болты крепления масляного картера (рис. 2.139).

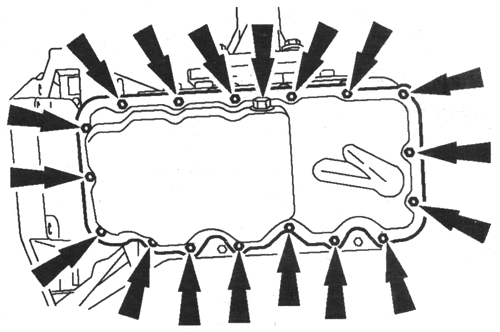

Рис. 2.139. Болты крепления масляного картера

ВНИМАНИЕ, Чтобы предотвратить повреждение уплотнительной поверхности, при снятии масляного кар­тера используйте только показанный специальныйин­струмент.

ПРИМЕЧАНИЕ. Затяните контргайку на масляном картере и несколько раз

ударьте специальным инстру­ментом, чтобы отсоединить масляный картер отнижне­го картера.

  Используя специальный инструмент, снимите масляный кар­тер (рис. 2.140).

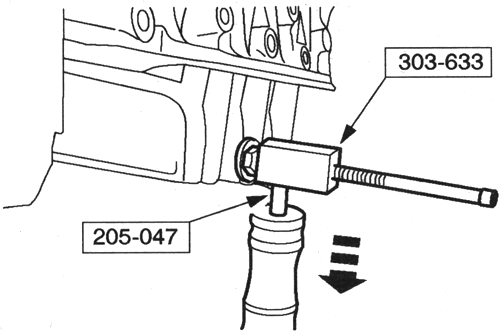

Рис. 2.140. Снятие масляного картера

ПРИМЕЧАНИЕ. Не повредите сопрягаемые поверх­ности.

Очистите сопрягаемые поверхности.

ПРИМЕЧАНИЕ. На сопрягаемых поверхностях не должно быть масла иостатков герметика.

Удалите все следы масла и масляного отстоя из масляного картера.

Если герметик попадет в глухие отверстия, нижнему картеру может быть причинено повреждение.

Установите шпильки Мбх20 мм (10 шт.) в указанные глухие от­верстия (для наглядности двигатель показан снятым) (рис. 2.141).

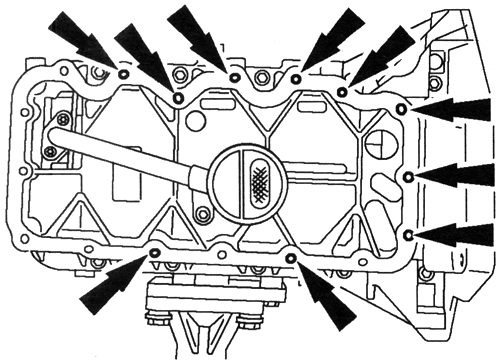

Рис. 2.141. Установка новых шпилек

  Подсоедините масляный картер в течение десяти минут после нанесения герметика.

  Нанесите герметик на сопрягаемую поверхность масляного картера, таким образом чтобы образовался валик диаметром 3 мм (рис. 2.142).

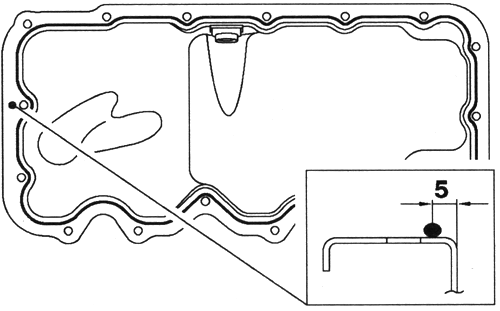

Рис. 2.142. Схема нанесения герметика

ПРИМЕЧАНИЕ. Масляный картер не следует снимать после того, как он войдетв контакт с нижним картером.

  Подсоедините масляный картер к нижнему картеру. Выверните шпильки.

  Установите болты крепления масляного картера. Затяните болты крепления масляного картера, работая в ука­занной последовательности в две стадии (рис. 2.143).

  Стадия 1: 6 Нм.

  Стадия 2: 10 Нм.

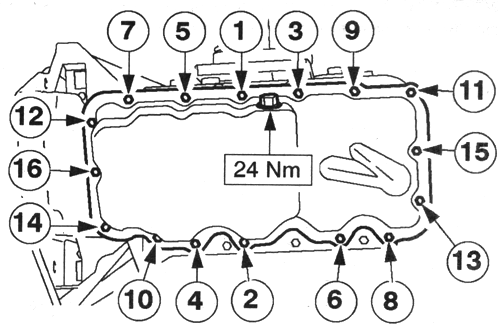

Рис. 2.143. Порядок затягивания болтов крепления мас­ляного картера

ПРИМЕЧАНИЕ. Осмотрите пробку для слива масла и соответствующуюпрокладку. При необходимости ус­тановите новые пробку для слива масла ипрокладку.

  Установите сливную пробку масляного картера.

  Установите каталитический нейтрализатор.

  Залейте в двигатель моторное масло.
