Снятие и установка выпускного коллектора (двигатели 1,4 и 1,6 л) Форд Фокус

 Снятие

  Отсоедините провод массы от аккумулятора Ford Focus.

  Поднимите автомобиль.

  Рассоедините штекерный разъем подогреваемого кислород­ного датчика (HO2S) (рис. 2.58).

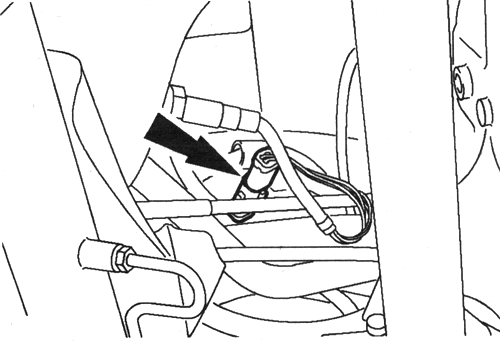

Рис. 2.58. Отсоединение штекерного разъема подогреваемого

кислородного датчика

ВНИМАНИЕ. Если гибкую выпускную трубу (гибкую вставку) перегнутьслишком сильно, можно вызвать ее повреждение, что в итоге приведет квыходу элемен­та из строя. Предохраните гибкую вставку системы выпуска,ис­пользуя в качестве опоры подходящий кожух или шину (рис. 2.59)

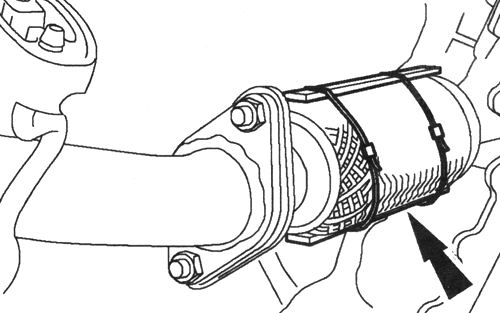

Рис. 2.59. Предохранение гибкой вставки системы выпуска

  Отсоедините приемную выпускную трубу (рис. 2.60).

  Снимите прокладку.

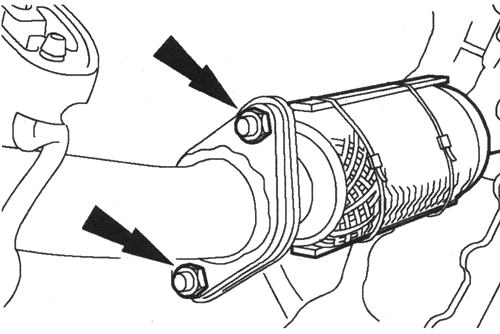

Рис. 2.60. Отсоединение приемной выпускной трубы

  Опустите автомобиль.

  Отсоедините кабель заземления двигателя и теплозащитный экран выпускного коллектора (рис. 2.61).

1. Кабель заземления двигателя

2. Теплозащитный экран системы выпуска (три болта)
  Отсоедините выпускной коллектор (показано в направлении снизу) (рис. 2.62).

  Снимите прокладку.

  Снимите выпускной коллектор автомобиля Ford Focus.

  Установка

  Протащите выпускной коллектор в моторное отделение, ра­ботая сверху.

  Используйте новую прокладку выпускного коллектора.

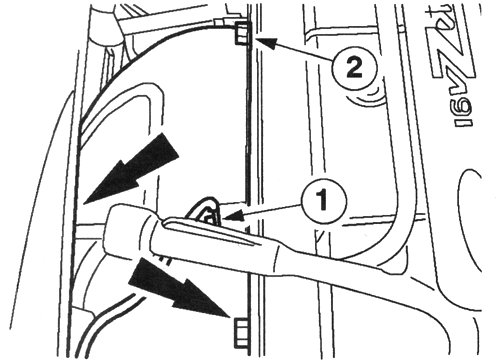

Рис. 2.61. Отсоединение кабеля заземления двигателя и теплозащитного

экрана выпускного коллектора

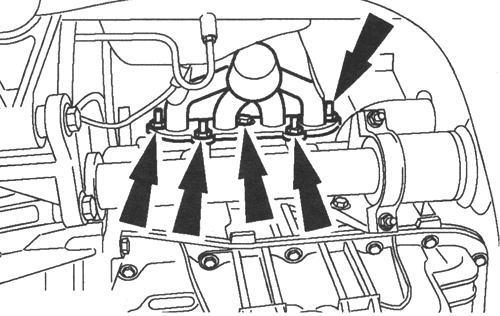

Рис. 2.62. Отсоединение выпускного коллектора

  Подсоедините выпускной коллектор (показано в направле­нии снизу) (рис. 2.63).

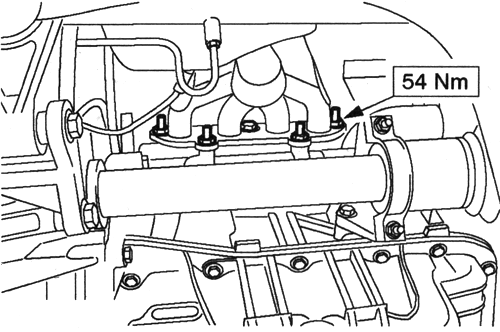

Рис. 2.63. Подсоединение выпускного коллектора

  Подсоедините теплозащитный экран системы выпуска и ка­бель заземления двигателя (рис. 2.64).

1. Теплозащитный экран выпускного коллектора (три болта)

2. Кабель заземления двигателя

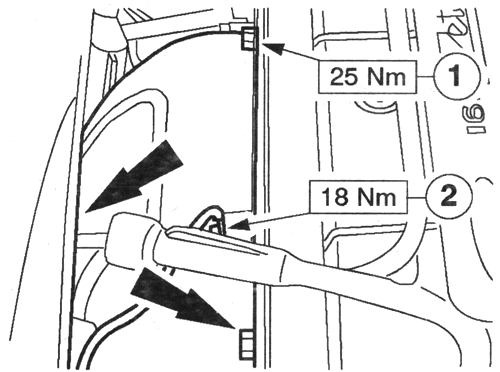

Рис. 2.64. Подсоединение кабеля заземления двигателя и теплозащитного

экрана выпускного коллектора

 Поднимите автомобиль.

Состыкуйте штекерный разъем подогреваемого кислородно­го датчика (СНТ).

Установите приемную выпускную трубу.

Используйте новую прокладку.

Отсоедините опору гибкой выпускной трубы.

Опустите автомобиль.

Подсоедините провод массы к аккумулятору.
