Демонтаж и монтаж электродвигателя переднего стеклоочистителя

Демонтаж

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сначала убедитесь в том, что двигатель стеклоочистителя находится в положении покоя. Отожмите затем провод на массу и демонтируйте рычаг стеклоочистителя, как описано выше.
  2. Демонтируйте решетку обтекателя (показано стрелками и...
  3. ... вытащите листы обтекателя из крепежных пазов.
  4. Двигатель стеклоочистителя демонтируется вместе с системой тяг и рычагов. Освободите три крепежных винта (указаны стрелками), снимите кабельный соединитель, отсоедините разъем от двигателя стеклоочистителя и вытащите затем стеклоочиститель вместе с системой тяг из вентиляционной шахты.
  5. Теперь отметьте на монтажной пластине положение поворотного рычага, затем демонтируйте рычаг и отвинтите двигатель от монтажной пластины.

    4.18 Демонтаж и монтаж электродвигателя переднего стеклоочистителя Ford Mondeo 2000-2007

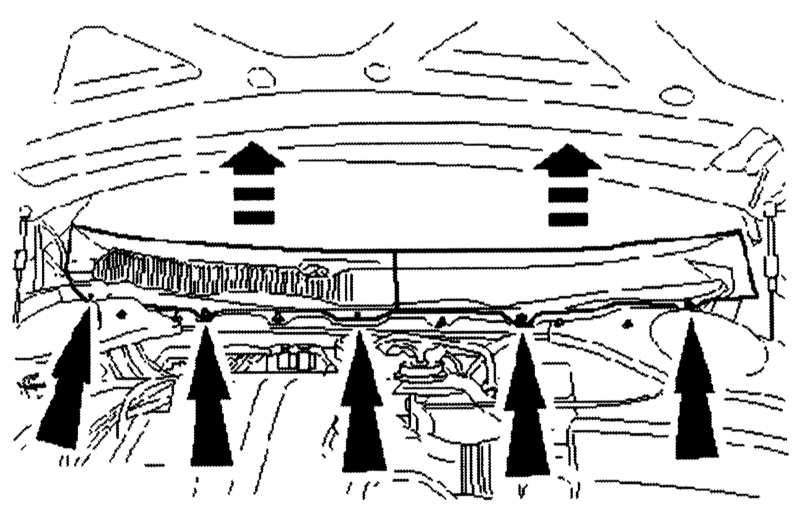

    Демонтаж обтекателя

    4.18 Демонтаж и монтаж электродвигателя переднего стеклоочистителя Ford Mondeo 2000-2007

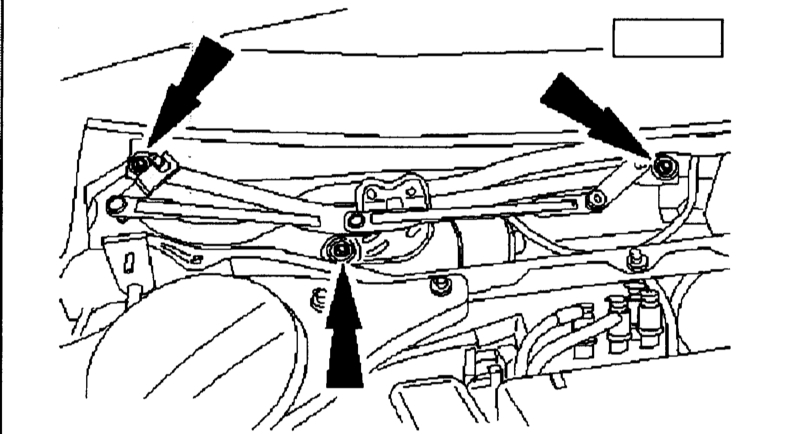

    Демонтаж стеклоочистителя

    4.18 Демонтаж и монтаж электродвигателя переднего стеклоочистителя Ford Mondeo 2000-2007

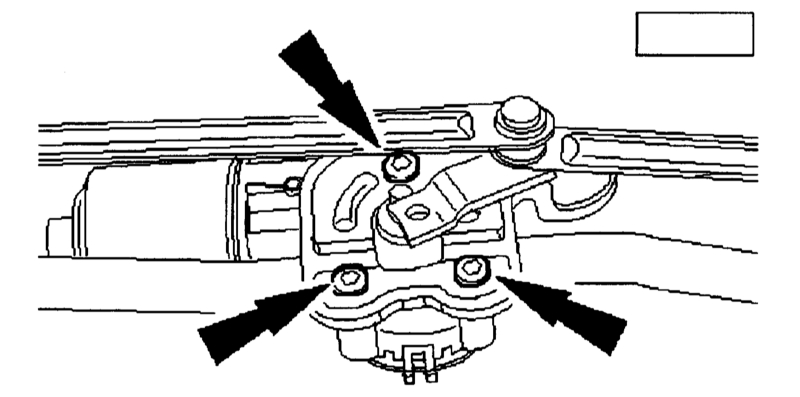

    Демонтаж двигателя стеклоочистителя

Монтаж

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вначале привинтите двигатель стеклоочистителя с моментом затяжки 8 Н м к монтажной пластине.
  2. Проверьте, чтобы двигатель находился в состоянии парковки и...
  3. ...установите поворотный рычаг согласно выполненной маркировки и прочно завинтите гайку моментом затяжки 26 Н м.
  4. Завершите монтаж в обратной последовательности действий.
  5. Проверьте функционирование и центрируйте сопла стеклоочистителей по стеклу.
