Форд Мондео (2000+ года). Демонтаж и монтаж двери



Форд Мондео (2000+ года). Демонтаж и монтаж двери

Демонтаж и монтаж двери

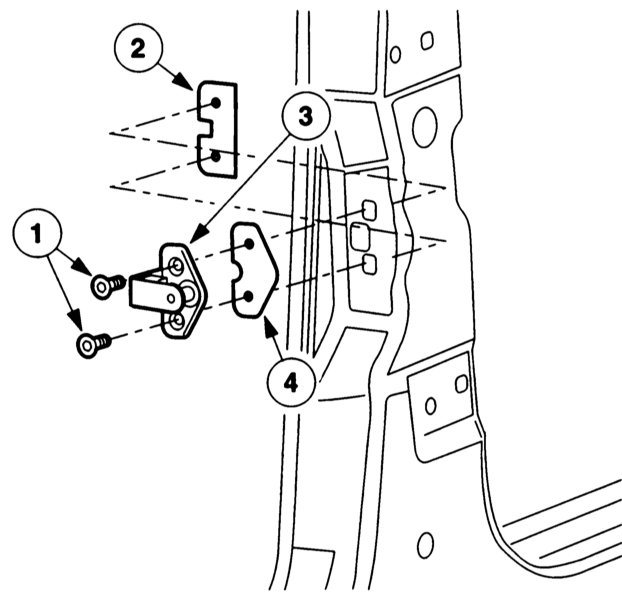

Осевая регулировка с помощью распорной шайбы: клинья для заключки

16.1 Демонтаж и монтаж двери Ford Mondeo 2000-2007

1 — Крепежные винты,
2 — Резьбовая пластина,

3 — Корпус замка,
4 — Распорная шайба.

Поскольку эти работы со всеми дверьми почти идентичны, то в качестве примера здесь мы рассмотрим дверь водителя. Двери mondeo подвешиваются почти так же просто, как и комнатные двери, – вы должны для этого лишь отделить петли. При снятии двери будьте аккуратны и осторожны, чтобы не повредить ее лакокрасочное покрытие. После аварийного ремонта или установки использованных запасных деталей необходимо просто отрегулировать размер дверного зазора по негабаритным петельным отверстиям. Окончательно отрегулируйте зазоры по всему периметру дверного проема по вертикали и горизонтали,осевой зазор регулируется посредством распорной шайбы.

Все дверные петли состоят из двух частей и в целом привинчиваются к двери и передней и средней стойке четырьмя винтами. Обе половины петли соединяет отдельный болт. Отверстия для винтов в половинках имеют припуск, так что вы сможете удобно и просто провести согласование зазоров двери.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините аккумуляторную батарею.
  2. Затем вывинтите захватную дверную полосу от передней и средней стойки и…
  3. …в передней дверной шахте отсоедините многоконтактный разъем динамика, системы блокирования замков с центральным управлением и электрического стеклоподъемника. Для этого поверните винт с накатной головкой разъема до упора влево и затем отделите половинки друг от друга.
  4. Далее снимите предохранительное кольцо с обоих петельных болтов.
  5. Перед тем как вывинтить петельные болты из петель, попросите помощника подержать дверь.
  6. Вытащите вначале верхние и только затем нижние петельные болты. Если болты зажаты, попросите помощника с усилием поднять и опустить дверь – если он это правильно сделает, то тем самым снимет напряжение с болтов.
  7. Вытащите дверь из петель и устойчиво поставьте на надлежащее основание.
  8. Перед монтажом смажьте слегка болты петель и захватную ленту. Затем…

    16.1 Демонтаж и монтаж двери Ford Mondeo 2000-2007

    Состоит из двух частей и привинчен:

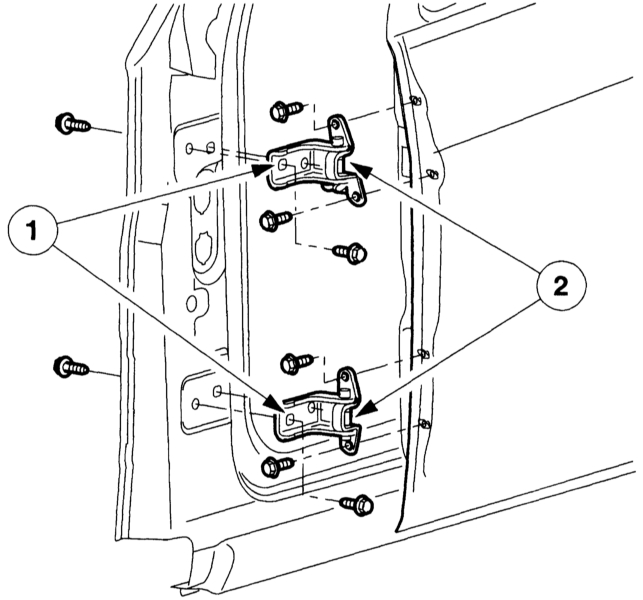

    Дверная петля.

    1 — Регулировочные отверстия, 2 — Шарнирные болты.

  9. …сцепите обе половинки петли и попросите помощника вставить петельные болты.
  10. Перед тем как вставить предохранительные кольца в кольцевые канавки, обратите свое внимание на их предварительное натяжение: слабые кольца когда-нибудь могут выпасть из канавки, и петельные болты могут, в свою очередь, отправиться в путешествие, и как следствие: дверь выпадает им навстречу.
  11. Проведите монтаж в обратном порядке. Проследите за тем, чтобы цветовая маркировка (белый штрих) винта с накатной головкой обязательно была согласована с цветовой маркировкой (белая точка) сопряженной детали. До упора затяните
