Форд Мондео (2000+ року). Демонтаж і монтаж електродвигуна склоочисника переднього




Демонтаж і монтаж електродвигуна склоочисника переднього



Демонтаж

ПОРЯДОК ВИКОНАННЯ

  1. Спочатку переконайтеся в тому, що двигун склоочисника знаходиться в стані спокою. Потім відіжміть провід на масу і демонтуйте важіль склоочисника, як описано вище.

  2. Демонтуйте ґрати обтічника (показано стрілками і...
  3. ... витягніть листи обтічника з кріпильних пазів.
  4. Двигун склоочисника демонтується разом з системою тяг і важелів. Звільніть три кріпильних гвинта (вказано стрілками), зніміть кабельний з'єднувач, від'єднайте роз'єм від двигуна склоочисника і витягніть потім склоочисник разом з системою тяг з вентиляційної шахти.
  5. Тепер відзначте на монтажній пластині положення поворотного важеля, потім демонтуйте важіль і відкрутіть двигун від монтажної пластини.

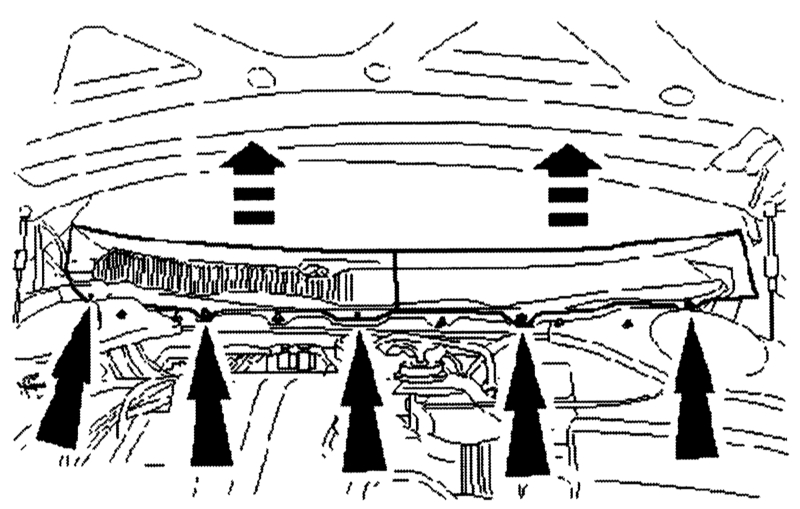

    4.18 Демонтаж і монтаж електродвигуна склоочисника переднього Ford Mondeo 2000-2007 Демонтаж обтічника
    4.18 Демонтаж і монтаж електродвигуна склоочисника переднього Ford Mondeo 2000-2007 Демонтаж склоочисника
    4.18 Демонтаж і монтаж електродвигуна склоочисника переднього Ford Mondeo 2000-2007 Демонтаж двигуна склоочисника

Монтаж

ПОРЯДОК ВИКОНАННЯ

  1. Спочатку пригвинтіть двигун склоочисника з моментом затяжки 8 Н м до монтажній пластині.
  2. Перевірте, щоб двигун знаходився в стані паркування і...
  3. ...встановіть поворотний важіль згідно з виконаною маркування і міцно загвинтіть гайку моментом затягування 26 Н м.
  4. Завершіть монтаж в зворотній послідовності дій.
  5. Перевірте функціонування і центрируйте сопла склоочисників по склу.
