Форд Мондео (2000+ року). Тимчасова міра – регулювання фар перед стінкою




Тимчасова міра – регулювання фар перед стінкою

Якщо ви бажаєте пристойно і швидше відрегулювати світло, то знайдіть по можливості темну стінку в якості екрану і проведіть наступні дії:

ПОРЯДОК ВИКОНАННЯ

  1. Залийте повністю свій mondeo або покладіть в багажник близько 30 кг зайвої ваги – при приблизно наполовину заповненому баку.
  2. Посадіть помічника на сидінні водія або альтернативно помістіть у праве простір для ніг 75 кг ваги.
  3. Перевірте наявність потрібного тиску в шинах.
  4. Припаркуйте свій автомобіль точно в п'яти метрах від темного фону (стінки).
  5. Перед тим як приступити до роботи , сильно та багаторазово спереду і ззаду натисніть на амортизатори свого автомобіля і...
  6. ...установіть регулятор нахилу фар в положення 0 .

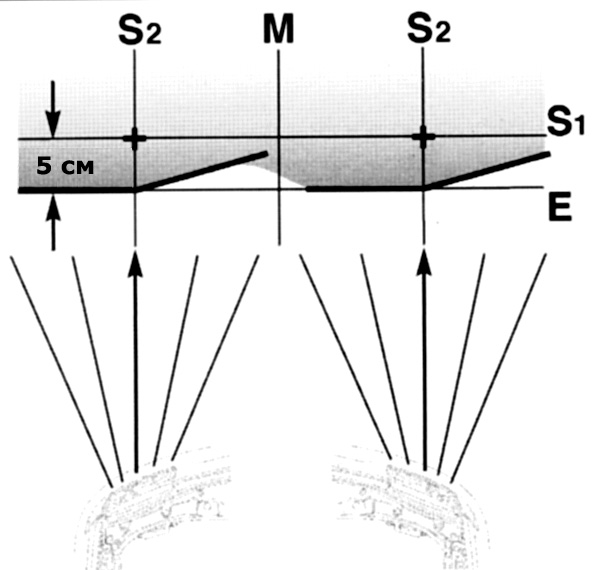

    14.19 Тимчасова міра – регулювання фар перед стінкою Ford Mondeo 2000-2007 Зробіть швидко: перенесіть світлові точки на стіну.
  7. Виміряйте відстань між поверхнею землі і центрами обох фар. Ці розміри перенесіть на стінку і з'єднайте точки лінією s1.
  8. На п'ять сантиметрів нижче прочертите на стіні паралельну лінію Тобто Вона характеризує нахил ближнього світла на п'ять метрів відстані.
  9. Подивіться через заднє скло і попросіть свого помічника промалювати з центру автомобіля перпендикулярну лінію М.
  10. Тепер виміряйте відстань між автомобілем і точками центрів фар (праворуч і ліворуч). Перенесіть ці значення на допоміжну лінію s1 (праворуч і ліворуч від точки перетину обох ліній М і s1) і позначте їх регулювальними хрестиками s2.
  11. Точно на п'ять сантиметрів нижче цих хрестиків налаштуйте на регулювальної лінії точки перелому ближнього світла.
  12. Якщо ваш mondeo має протитуманними фарами, то проведіть з ними аналогічну роботу. Побудуйте допоміжну лінію з регулювальними хрестиками (центри протитуманних фар).
  13. Регулювальні гвинти фар ви знайдете під капотом двигуна зверху обох фар. Внутрішній гвинт 1 регулює положення відбивача у вертикальному напрямку, зовнішній гвинт 2, навпаки, у горизонтальному.


    14.19 Тимчасова міра – регулювання фар перед стінкою Ford Mondeo 2000-2007 Під капотом двигуна регулювальні гвинти фар.
  14. Увімкніть ближнє світло і...
  15. ...обертайте вертикальний регулювальний гвинт 1 до тих пір, поки горизонтальна светотеневая кордон ближнього світла не буде погоджена з регулювальної лінією.
  16. Потім обертайте бічній регулювальний гвинт 2 з внутрішньої сторони протитуманної фари до тих поки, на картині ближнього світла точка перелому не співпаде з регулювальним хрестиком. Частка розсіювання у 15% може розташовуватися над лінією.
  17. Після такої регулювання автоматично стає правильним і дальнє світло.
