Форд Мондео (2000+ року). Заміна колодок дискового гальмівного механізму




Заміна колодок дискового гальмівного механізму

Заміна накладок в основному проводиться тільки попарно з обох боків мосту. В іншому випадку на гальмівних дисках будуть різні коефіцієнти тертя, які згодом про повному гальмуванні впевнено викинуть ваш автомобіль з колії. Внаслідок теплового впливу нові гальмівні колодки на перших 500 км змінюють свою матеріальну структуру: дайте цим сегментам час прийти в себе і не застосовуйте на перших порах по можливості повне гальмування. Інакше колодки можуть швидко затвердіти (остекленеть ) і згодом більше ніколи не відновитисвій звичайний коефіцієнт тертя. До того ж педантично зверніть увагу на те, що запасні деталі гальм мали дозвіл виробника та належне АВЕ для вашого mondeo. Якщо вас мучать сумніви, то краще покажіть дулю в бік сумнівних прилавків з товарами і заправтеся оригінальними запасними частинами у свого дилера ford.

Передній дисковий гальмівний механізм в деталях

13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007

1 — Диск гальмового приводу,
2 — Затискач,
3 — Зовнішня колодка,
4 — Внутрішня колодка,
5 — Кріпильний елемент,

6 — Ніпель отвори прокачування,
7 — Гвинт,
8 — Гальмівний супорт,
9 — Кріпильна скоба.



Передній міст

ПОРЯДОК ВИКОНАННЯ

  1. Підніміть передню частину автомобіля на козли і зніміть колеса.
  2. Демонтуйте гальмівний шланг від держателя і...
  3. ...зніміть зовнішню кріпильну пружину.
  4. Перед демонтажем супорта гальмівного механізму відіжміть його злегка назовні, гальмівний поршень отримує невеликий зазор.

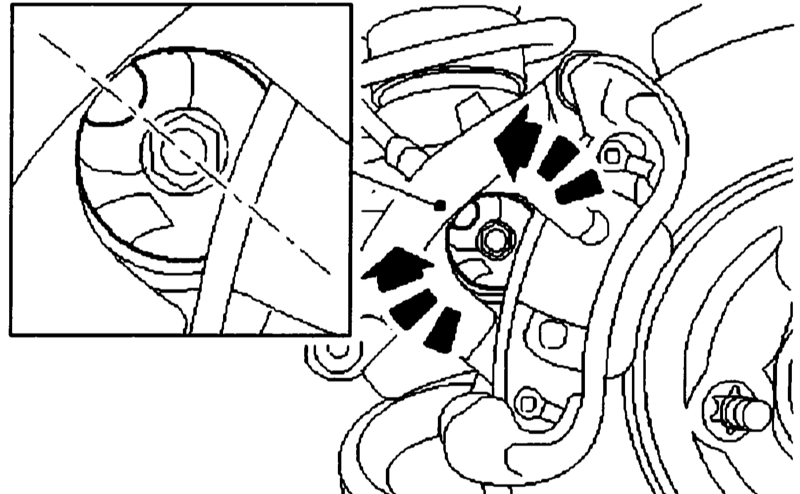

  5. Демонтуйте супорт з двох кріпильних гвинтів 2, попередньо знявши в гвинтів ковпачки 1 за допомогою викрутки.


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Кріпильні гвинти супорта дискового колісного гальмового механізму.
  6. Для того щоб від'єднати шланг гальмівний, підвісьте супорт за допомогою зварної дротом колісної ніші.
  7. Витягніть зовнішню гальмівну колодку через утримує виступ притискної пружини і...
  8. ...демонтуйте її з супорта.
  9. Потім демонтуйте внутрішню гальмівну колодку.
  10. Перед тим як вставити в цангу нові гальмівні елементи, відіжміть тому гальмівні поршні з допомогою спеціального інструменту ford 206-005 (12-014) або підходящої викруткою. Увага: при цьому рівень рідини в компенсаційному бачку головного гальмового циліндра підвищується. Відразу змийте водою витікає рідина.
  11. Притримайте гальмівні диски, перед тим як встановити супорт, злегка протріть його наждачним папером.
  12. Вставте в супорт спочатку внутрішню, а потім зовнішню колодку. Попередньо змастіть контактні поверхні тонким шаром жароміцної мідної пастою.
  13. Потягніть притискну пружину за утримує виступ і...
  14. ...перемістіть після цього супорт на диск і закріпіть його.
  15. Проведіть монтаж в зворотному порядку.
  16. прокачуйте педаль гальма до тих пір, поки не створиться гальмівне тиск. Тільки після цього покладіть накладки на гальмівні диски.
  17. Перевірте тепер рівень гальмівної рідини в компенсаційному бачку. Надлишок рідини можна відсмоктати з допомогою піпетки або шприца до мітки max .
  18. Зупиняйте з новими колодками обережно. Наприклад, на заміських дорогах, де кілька разів доводиться пригальмовувати з близько 100 км/год до 50 км/год, Час від часу давайте можливість колодок охолодитися.

Задній міст

ПОРЯДОК ВИКОНАННЯ

  1. Підніміть на упори задню частину автомобіля, надійно зафіксуйте і зніміть колеса.
  2. Свесьте трос стоянкового гальма. Для цього притисніть важіль 1 до гальмівного супорта зсередини і свесьте трос 2.


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Свешивание троса 2 стоянкового гальма; 1 важіль на тросі.

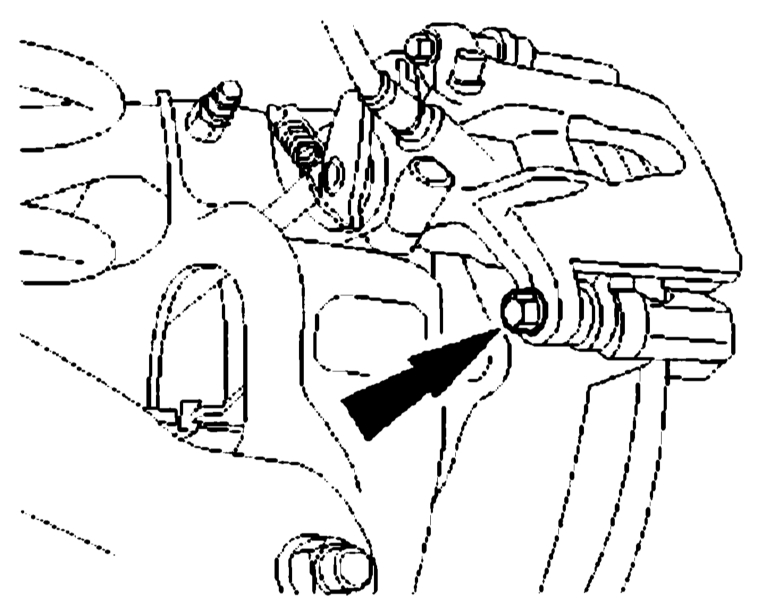

  3. Відкрутіть на гальмівному супорті нижній кріпильний гвинт (вказаний стрілкою).


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Спочатку відкрутіть нижній кріпильний гвинт (вказано стрілкою) на гальмівному супорті.
  4. Для того щоб встановити поршень в гальмівний супорт, міцно потримайте супорт. Втисніть поршень в напрямку супорта і поверніть ключ з внутрішнім шестигранником (вказано стрілкою), в моделі з кузовом універсал в напрямку задньої двері, в седані і купе в напрямку капота двигуна. Проникла в супорт гальмівна рідина повертається назад в компенсаційний бачок. При необхідності відсмокчіть надлишкову рідину з бачка.


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Вставити поршень в гальмівній супорт з допомогою ключа з внутрішнім шестигранником.

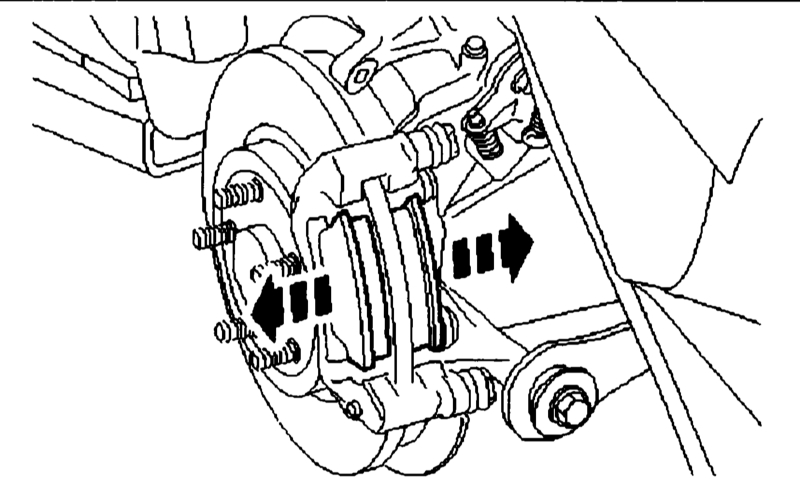

  5. Поверніть супорт вгору і витягніть старі колодки (вказані стрілками) з відповідних шахт.


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Витягніть колодки (вказані стрілками) з шахт гальмівних накладок.
  6. Перед установкою нових сегментів змастіть контактні поверхні жароміцної мідної пастою, вирівняйте канавки в гальмівному супорті і...
  7. ...вверніть нижній гвинт в супорт.


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Вирівнювання канавки гальмівному супорті.
  8. Підвісьте трос ручного гальма на супорті і потім з'єднайте з важелем. Для цього притисніть важіль 1 зсередини і підвісьте трос 2 на важелі.


    13.13 Заміна колодок дискового гальмівного механізму Ford Mondeo 2000-2007 Підвісьте трос ручного гальма на супорті: спочатку притисніть важіль 1 зсередини і тільки потім підвісьте трос 2.
  9. Встановіть колеса, прокачайте педаль гальма з зусиллям і потім декілька разів натисніть на ручне гальмо. Перевірте рівень гальмівний рідини в компенсаційному бачку і при необхідності доповніть до позначки max .
  10. Завершіть роботу в зворотному порядку і перевірте гальмування нових колодок, як описано вище.
