Заміна манжет карданного шарніра
Чохли шарнірів сьогодні влаштовані таким чином, щоб їх
термін служби не поступався терміну
служби приводних валів. Проте зовнішні пошкодження, наприклад, від гострих твердих
камінчик, можуть принести їм смерть . ford або добре оснащена автолавка пропонує досвідченим любителям відповідний ремонтний
комплект, який відносно без
праці можна зібрати самостійно.
Демонтаж
|
|
-
Демонтуйте приводний вал, як описано вище.
-
Для демонтажу внутрішнього шарніра закріпіть спочатку
приводний вал
в лещатах з захисними губками.
-
Розірвіть притискну стрічку і викидайте її.
-
Посуньте манжету тому і утилізуйте стару змазку.
-

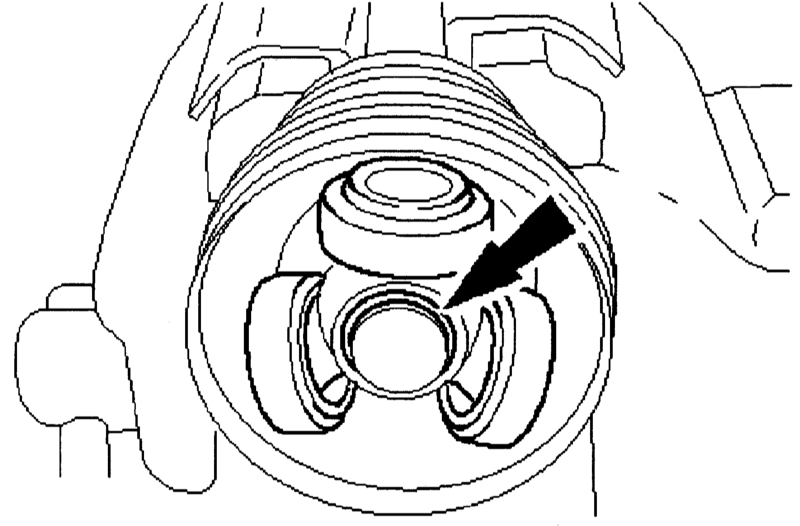

Зніміть тепер зірку шарніра (вказана стрілкою).
 |
Звільніть запобіжне кільце
і зніміть зірку шарніра (вказана
стрілкою). |
-
6 Зніміть стару манжету і замініть на нову.
7 Так як зовнішній шарнір рівних кутових швидкостей
запресований, не намагайтеся його розібрати, а...
8 ...розірвіть притискні стрічки (вказано стрілкою),
посуньте манжету
тому, утилізуйте стару змазку і потім зніміть
манжету.
 |
Розірвіть притискні стрічки (вказано
стрілкою) і зніміть манжету. |
|
|
Монтаж зовнішнього шарніра
Не перекручуйте шарнір – дивіться розділ Демонтаж
і монтаж приводного вала / поперечного важеля підвіски.
|
|
-
Запровадити нову манжету зовнішнього шарніра і заповніть
її максимум 55
г мастила (ford mic 230 – aa).
-
Для того, щоб видалити повітря, підкладіть викрутку під
посадку манжети.
-
Перед затягуванням нових притискних стрічок вирівняйте
манжету по
мітках на валу.
|
|
Монтаж внутрішнього шарніра
|
|
-
Коректне положення для установки манжети визначається
заданим відстанню
між внутрішньою та зовнішньою манжетами.
-
Вирівняйте манжету у відповідності з валом. Внутрішнє відстань між манжетами становить 180 мм (duratec-he), 160 мм (лівий приводний вал, mondeo з автоматичною коробкою передач),
165,5 мм
(duratec-ve, duratorg).
-
Змонтуйте внутрішню притискну стрічку.
-
Змонтуйте тепер зірку шарніра і встановіть новий запобіжне кільце.
duratec-he
-
Залийте в шарнір максимум 155 г мастила (ford usd mic
230-a).
duratec-ve/duratorg-di
-
Залийте в шарнір максимум 165 г мастила (ford
usd mic 230-a).
-

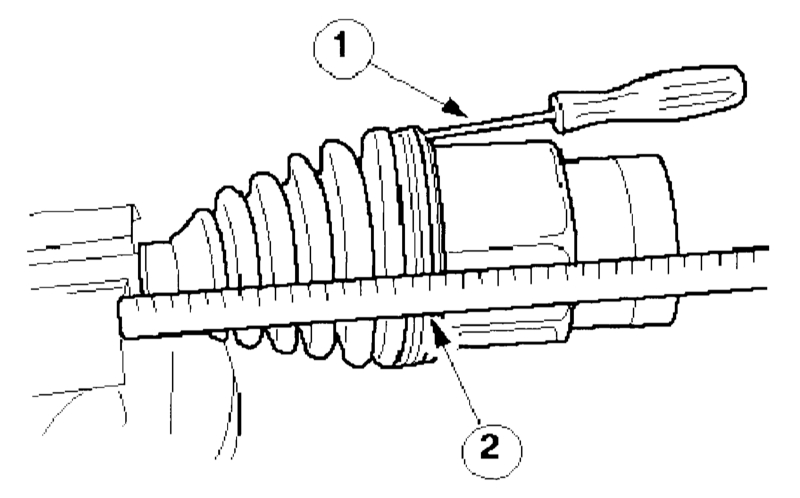

Змонтуйте корпус шарніра на приводному валі і посуньте
назад на
20 мм 2. Для того щоб видалити повітря, підкладіть викрутку під
посадку манжети 1.
 |
Установка шарніра. |
-
У цьому положенні тепер змонтуйте притискну
стрічку.
-
Змонтуйте приводний вал, як описано вище.
|
|
|
|
|
Добре помасажуйте мастило
Перед тим як остаточно зафіксувати притискної хомут, добре помасажуйте
нове мастило. Для цього пам'ятайте гармошку манжети і при цьому обережно посувайте шарнір: мастило рівномірно
буде розподілятися
в манжеті і навколо шарніра. Простежте за тим, щобманжета
розташовувалася на приводному валу без зморщок . |
|
