Дэу Ланос. Особенности конструкции



Дэу Ланос. Особенности конструкции

11.16.2 Особенности конструкции Daewoo Lanos 1997+

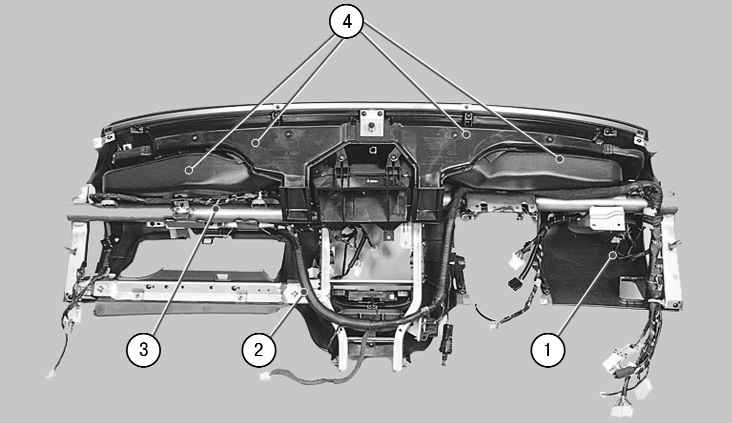

Рис. 11.1. Панель приборов (вид с обратной стороны): 1 – декоративная панель; 2 – жгут проводов панели приборов; 3 – каркас панели приборов; 4 – воздуховоды системы вентиляции и отопления

Панель приборов представляет собой разборную конструкцию, состоящую из декоративной панели 1 (рис. 11.1) – формованной пластмассовой детали, прикрепленной винтами к стальному каркасу 3, который, в свою очередь, прикреплен болтами и гайками к передним стойкам и основанию кузова и входит в его силовую структуру. С внутренней стороны панели приборов к ее каркасу винтами прикреплены воздуховоды 4 системы отопления и кондиционирования и (пластмассовыми держателями и хомутами) жгут 2 проводов.
