Дэу Ланос. Замена контрольных ламп и ламп подсветки комбинации приборов



Дэу Ланос. Замена контрольных ламп и ламп подсветки комбинации приборов

– лампа подсветки приборов 12V, 3W (4 шт.);
– контрольная/сигнальная лампа 14V, 3W (2 шт.);
– контрольная/сигнальная лампа 12V, 1,2W (12 шт.).
Обозначения контрольных и сигнальных ламп, нанесенные на комбинации приборов, расшифрованы в табл. 10.9.

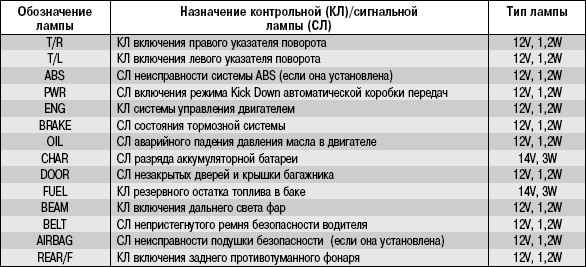

Таблица 10.9 контрольных и сигнальных ламп в комбинации приборов
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи и снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
2. Для замены лампы подсветки приборов поверните ее патрон против часовой стрелки…
3. …и извлеките его из печатной платы комбинации приборов.
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
4. Снимите светофильтр…
5. …и извлеките лампу из патрона.
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
6. Для замены контрольной или сигнальной лампы поверните патрон против часовой стрелки…
7. …и извлеките его из печатной платы комбинации приборов.
10.15.5 Замена контрольных ламп и ламп подсветки комбинации приборов Daewoo Lanos 1997+
8. Извлеките лампу из патрона.
9. Остальные лампы заменяйте аналогично.
10. Установите детали в порядке, обратном снятию.
