Дэу Ланос. Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 0,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки с глубокими бороздами и сколами.



ПРЕДУПРЕЖДЕНИЯ Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

6. Отцепите пассатижами от передней колодки отогнутый конец верхней стяжной пружины…

ПРЕДУПРЕЖДЕНИЕ При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

7. …и, повернув второй конец пружины в отверстии задней колодки, снимите пружину.	8. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…

9. …и снимите чашку и пружину…	10. …а также опорную стойку.

11. Немного отведите заднюю колодку назад и снимите распорную планку в сборе с регулятором зазора.	12. Переместите заднюю колодку вниз и вперед, чтобы ослабить натяжение нижней стяжной пружины, и снимите пружину.

13. Отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.	14. Снимите с передней тормозной колодки серьгу регулятора зазоров…

15. …пружину 1 и рычаг 2 регулятора.	16. Снимите прижимную пружину и опорную стойку передней колодки так же, как это делали для задней колодки (пп. 8–10)…

17. …и снимите переднюю колодку.

ПРЕДУПРЕЖДЕНИЕ Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

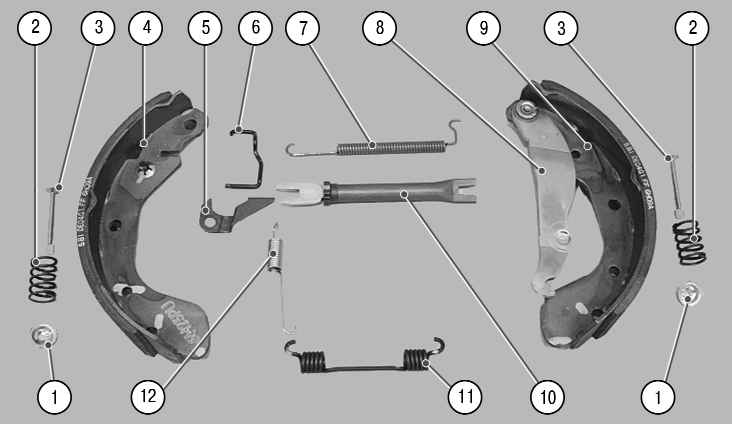

Рис. 9.6. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 – чашки прижимных пружин; 2 – прижимные пружины; 3 – опорные стойки; 4 – передняя колодка тормозного механизма заднего колеса; 5 – рычаг регулятора зазоров; 6 – серьга регулятора зазоров; 7 – верхняя стяжная пружина; 8 – разжимной рычаг стояночного тормоза; 9 – задняя колодка тормозного механизма заднего колеса; 10 – распорная планка с регулятором зазоров; 11 – пружина регулятора зазоров; 12 – нижняя стяжная пружина

18. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.



ПОЛЕЗНЫЙ СОВЕТ При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.

ПРИМЕЧАНИЯ Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левом и правом наконечниках регуляторов имеется маркировка «LH» и «RH» соответственно), не перепутайте их! Передняя 1 и задняя 2 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.

19. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.	20. Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.

ПОЛЕЗНЫЙ СОВЕТ Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

21. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.



ПРЕДУПРЕЖДЕНИЕ Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).

23. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы»).

24. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

25. Установите на место колесо. Проверьте легкость его вращения.

26. Аналогично замените тормозные колодки тормозного механизма другого колеса.

27. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
