Дэу Ланос. Тормозные механизмы задних колес

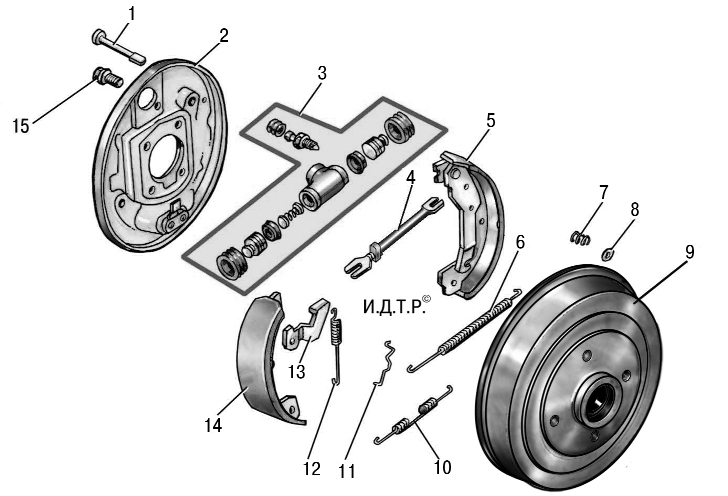

Рис. 9.5. Детали заднего тормозного механизма: 1 – опорная стойка; 2 – щит тормоза; 3 – рабочий цилиндр; 4 – распорная планка с регулятором зазоров; 5 – задняя тормозная колодка; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – чашка опорной стойки; 9 – тормозной барабан; 10 – нижняя стяжная пружина; 11 – серьга регулятора зазоров; 12 – пружина регулятора зазоров; 13 – рычаг регулятора зазоров; 14 – передняя тормозная колодка; 15 – болт крепления рабочего цилиндра

Детали заднего тормозного механизма показаны на рис. 9.5. Все они могут быть сняты при разборке тормозного механизма и заменены новыми. Исключение — рабочий цилиндр. Как показывает практика, переборка его в гаражных условиях в большинстве случаев не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять рабочий цилиндр в сборе.
