Дэу Ланос. Регулировка зазора в рулевом механизме

Регулировку проводят при вывешенных передних колесах, установленных в положение прямолинейного движения.

ПРИМЕЧАНИЕ Рулевые механизмы с гидроусилителем и без него регулируют одинаковыми приемами.

Вам потребуются: ключ «на 26», специальный ключ «на 50».

1. Для удобства работы снимите вакуумный усилитель тормозов (см. «Замена вакуумного усилителя тормозов»), так как он существенно затрудняет доступ к регулировочному узлу рулевого механизма.

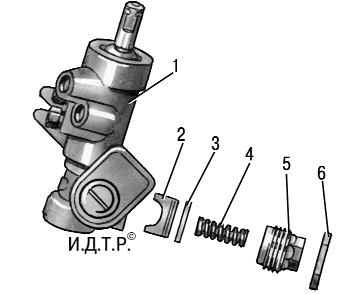

Рис. 8.3. Регулировочный узел рулевого механизма: 1 – картер рулевого механизма; 2 – плунжер; 3 – уплотнительное кольцо; 4 – пружина; 5 – регулировочная пробка; 6 – контргайка

2. Ослабьте контргайку 6 (рис. 8.3) и заверните регулировочную пробку 5 до момента ощутимого возрастания усилия.

3. Отверните пробку на 30–40° и проверьте легкость перемещения рейки при поворотах рулевого колеса от упора до упора.

4. Удерживая от проворачивания регулировочную пробку, затяните контргайку моментом 70 Н·м.

5. Установите на место вакуумный усилитель тормозов и проверьте правильность регулировки на ходу. При необходимости повторите регулировку.
