Дэу Ланос. Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика



Дэу Ланос. Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика

– следы масла на любой поверхности ремня;
– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
– трещины, складки, углубления или выпуклости на наружной поверхности ремня;
– разлохмачивание или расслоение на торцовых поверхностях ремня.

ПРЕДУПРЕЖДЕНИЕ
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

ПРИМЕЧАНИЕ
Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: торцовый ключ «на 10», накидные ключи или торцовые головки «на 12», «на 17», ключ «на 24», ключ-шестигранник «на 5», раздвижные клещи, отвертка с плоским лезвием, герметик.
1. Снимите ремень привода генератора и насоса гидроусилителя рулевого управления (см. «Замена ремня привода генератора и насоса гидроусилителя рулевого управления») и ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
2. Для облегчения доступа снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра, глушителя шума впуска и воздуховода»).
3. Снимите правое переднее колесо.
4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
5. Выверните болт крепления шкива коленчатого вала…
6. …и снимите шкив.

ПОЛЕЗНЫЙ СОВЕТ
Болт крепления шкива коленчатого вала затянут очень большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).

4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
7. Выверните три болта крепления нижней крышки привода газораспределительного механизма…
8. …и снимите крышку.
9. Снимите насос гидроусилителя рулевого управления (см. «Замена насоса гидроусилителя рулевого управления»).
10. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
11. Ослабьте натяжение ремня, для чего отверткой, преодолевая усилие пружины, поверните по часовой стрелке подвижную планку ролика до момента совмещения отверстий в ней и кронштейне ролика, затем вставьте в отверстия штифт подходящего диаметра, зафиксировав тем самым ролик.
12. Снимите ремень с зубчатого шкива коленчатого вала, с натяжного ролика и шкивов водяного насоса и распределительного вала.
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
13. Для замены натяжного ролика выверните болт его крепления к блоку цилиндров…
14. …и снимите ролик.

ПРИМЕЧАНИЕ
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
Если разбираете привод механизма газораспределения только для замены натяжного ролика, ремень привода можно не снимать.

15. Установите ролик в порядке, обратном снятию, предварительно зафиксировав его бородком (см. п. 11).
16. Проверьте совпадение установочных меток коленчатого и распределительного валов (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
17. Наденьте ремень на зубчатый шкив коленчатого вала. Заднюю ветвь ремня заведите за натяжной ролик и последовательно, натягивая переднюю ветвь, наденьте ремень на шкивы распределительного вала и водяного насоса.

4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+

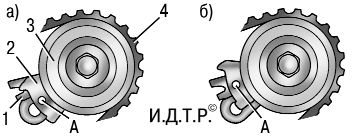

Рис. 4.7. Схема контроля натяжения ремня привода газораспределительного механизма: а – положение натяжителя при регулировке натяжения ремня; б – положение натяжителя при контроле совпадения установочных меток на шкивах коленчатого и распределительного валов; 1 – кронштейн натяжного ролика; 2 – подвижная планка натяжителя; 3 – ролик натяжителя; 4 – ремень привода газораспределительного механизма; А – установочное отверстие натяжителя

18. Вверните в хвостовик коленчатого вала болт крепления шкива и проверните за болт коленчатый вал на два оборота. Проверьте совпадение установочных меток коленчатого и распределительного валов. При несовпадении повторите установку ремня.
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
19. Выньте бородок из отверстий кронштейна и подвижной планки, затем проверните коленчатый вал на два оборота. Если указатель на подвижной планке 2 (рис. 4.7) натяжного ролика совпал с прорезью на кронштейне 1, ремень натянут нормально.
20. Если указатель на подвижной планке не совпал с прорезью на кронштейне, ослабьте два винта крепления водяного насоса снизу…
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
21. …и один сверху.

ПРИМЕЧАНИЕ
4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
Так расположены три винта крепления водяного насоса.

4.4.4 Замена и регулировка натяжения ремня ривода газораспределительного механизма и замена его натяжного ролика Daewoo Lanos 1997+
22. Отрегулируйте натяжение ремня поворотом корпуса водяного насоса, поворачивая его по часовой стрелке и контролируя степень натяжения ремня по указателям натяжного ролика.
23. Если натяжение ремня регулировали поворотом корпуса водяного насоса, проконтролируйте отсутствие течи из-под корпуса водяного насоса. При необходимости замените его уплотнительное кольцо (см. «Замена водяного насоса»).
24. Установите детали в порядке, обратном снятию.
25. Отрегулируйте натяжение ремня привода компрессора кондиционера (см. «Проверка и регулировка натяжения ремня привода компрессора кондиционера») и ремня привода генератора и насоса гидроусилителя рулевого управления (см. «Проверка и регулировка натяжения ремня привода генератора и насоса гидроусилителя рулевого управления»).
