Дэу Ланос. Проверка технического состояния деталей передней подвески на автомобиле



Дэу Ланос. Проверка технического состояния деталей передней подвески на автомобиле

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.
Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.
Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.
Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+

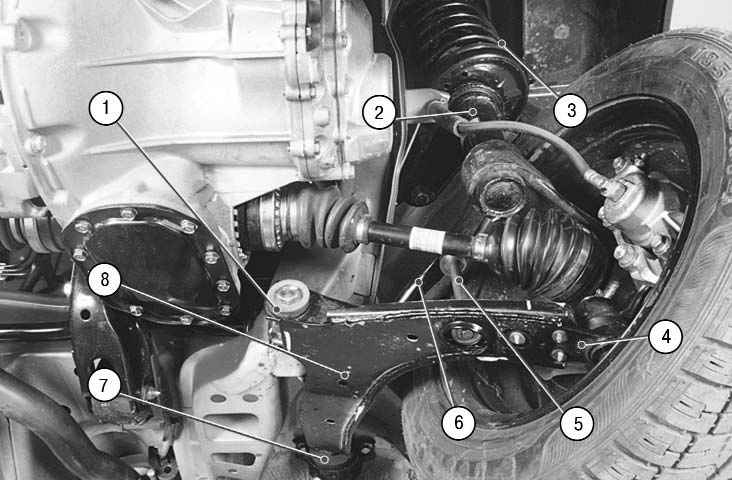

Рис. 4.2. Расположение элементов передней подвески на автомобиле: 1 – передний шарнир (сайлентблок) рычага передней подвески; 2 – амортизаторная стойка; 3 – пружина передней подвески; 4 – шаровая опора стойки; 5 – стойка стабилизатора поперечной устойчивости; 6 – штанга стабилизатора поперечной устойчивости; 7 – задний шарнир (сайлентблок) рычага передней подвески; 8 – рычаг передней подвески

Расположение элементов передней подвески на автомобиле показано на рис. 4.2.
На резиновых деталях подвески не допускаются:
– признаки старения резины;
– механические повреждения.
На резинометаллических шарнирах не допускаются:
– признаки старения, трещины, одностороннее выпучивание резинового массива;
– отрыв резинового массива от арматуры.
Неисправные детали замените.


ПРЕДУПРЕЖДЕНИЕ
Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.

4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+
4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+
1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.
2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры.


ПОЛЕЗНЫЙ СОВЕТ
При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+
4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+
3. Проверьте резиновые втулки и сайлентблоки в местах крепления рычагов к кузову.
4. Проверьте состояние резиновых втулок стоек стабилизатора поперечной устойчивости...
4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+
4.3.15 Проверка технического состояния деталей передней подвески на автомобиле Daewoo Lanos 1997+
5. …а также резиновых подушек левого…
6. …и правого креплений штанги стабилизатора к кузову автомобиля.
7. Проверьте состояние защитного кожуха амортизаторной стойки.
8. Неисправные или поврежденные детали замените.
