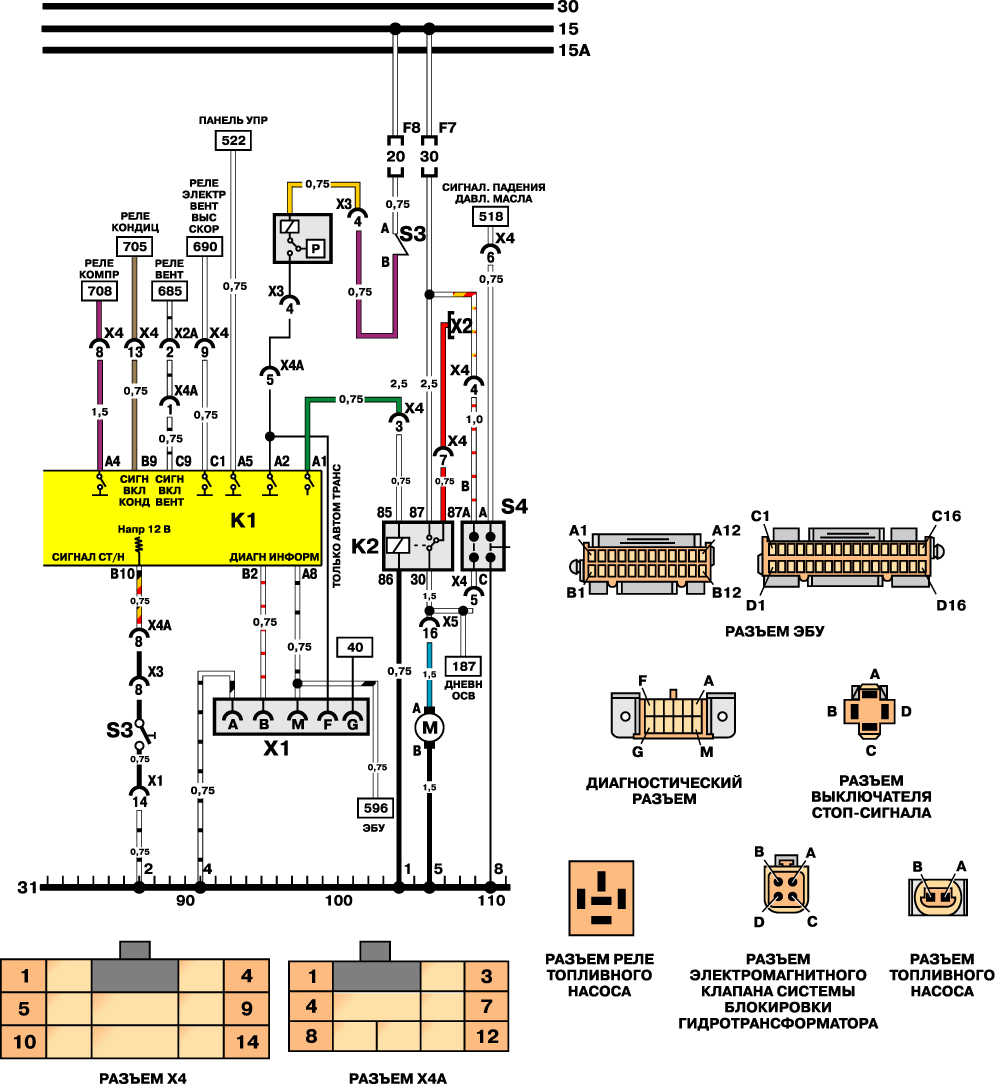

20.6.10. Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S)
| ОБЩИЕ СВЕДЕНИЯ |
К1 ЭБУ
К2 Реле топливного насоса
МЗ Электродвигатель топливного насоса
52 Выключатель "Стоянка/нейтраль"
53 Выключатель стоп-сигнала
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
Y4 Электромагнитный клапан блокировки гидротрансформатора (3-ступенчатая автоматическая трансмиссия)
 |
