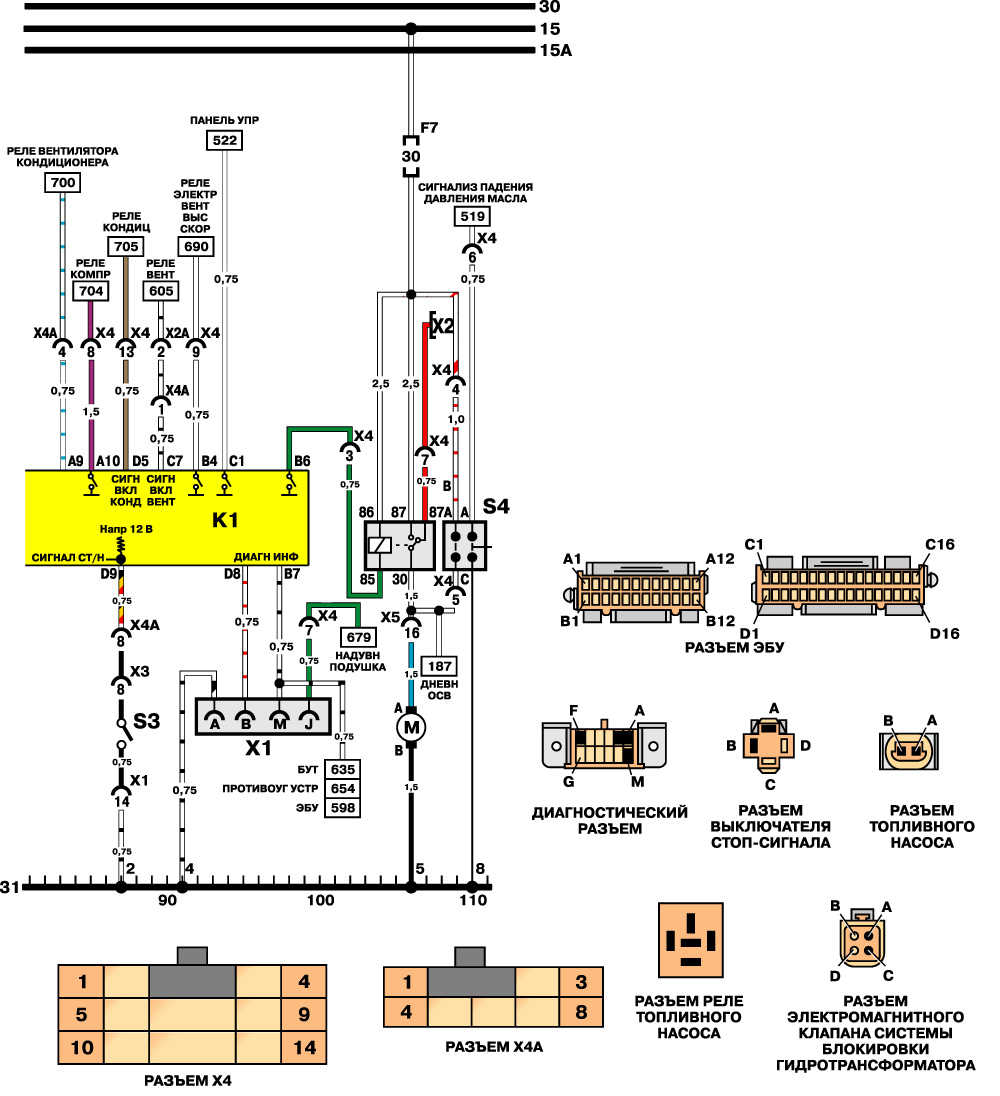

20.6.6. Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-6)
| ОБЩИЕ СВЕДЕНИЯ |
К1 ЭБУ
МЗ Электродвигатель топливного насоса
S2 Выключатель "Стоянка/нейтраль"
S4 Реле давления масла
Х1 Разъем бортовой системы диагностики
Х2 Тестовый разъем топливного насоса
 |
