Дэу Нексия. Подголовники

18.50.2. Подголовники

ОБЩИЕ СВЕДЕНИЯ

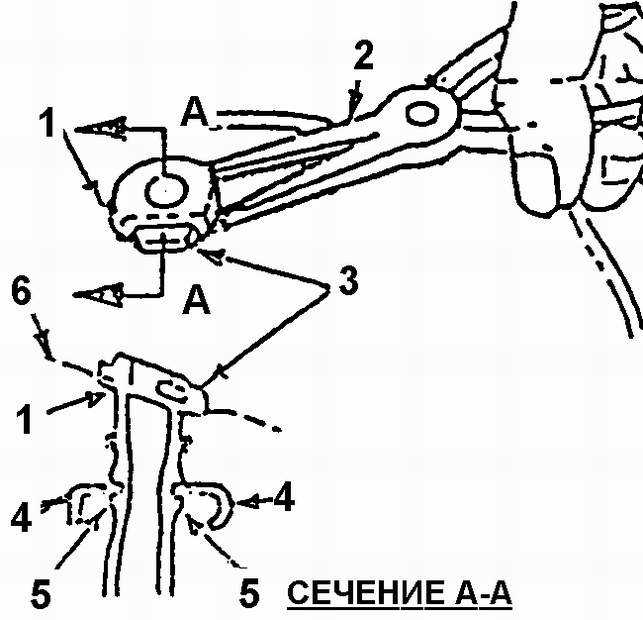

Демонтаж направляющей втулки подголовника

1. НАПРАВЛЯЮЩАЯ ВТУЛКА ПОДГОЛОВНИКА
2. ПЛОСКОГУБЦЫ
3. КНОПКА ФИКСАТОРА
4. КАРКАС СПИНКИ
5. КАНАВКА НАПРАВЛЯЮЩЕЙ ВТУЛКИ
6. ПОВЕРХНОСТЬ СПИНКИ СИДЕНЬЯ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднять подголовник в верхнее положение до упора.

2. Нажать на фиксаторы и вынуть подголовники из направляющих втулок.

3. Направляющие втулки подголовника. Сжать втулку плоскогубцами для того, чтобы вывести ее канавку из зацепления с каркасом спинки, и вынуть втулку из гнезда спинки. Место захвата втулки плоскогубцами должно располагаться под углом 90 градусов от кнопки фиксатора.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Втулки подголовников в гнезда спинок сидений. Для фиксации втулок нажать на них вниз. Кнопки фиксации должны располагаться спереди.

2. Вставить подголовники в направляющие втулки. Нажать на подголовник вниз для включения фиксаторов.
