Дэу Нексия. Монтаж кронштейна зеркала заднего вида

18.12.1. Монтаж кронштейна зеркала заднего вида

ОБЩИЕ СВЕДЕНИЯ

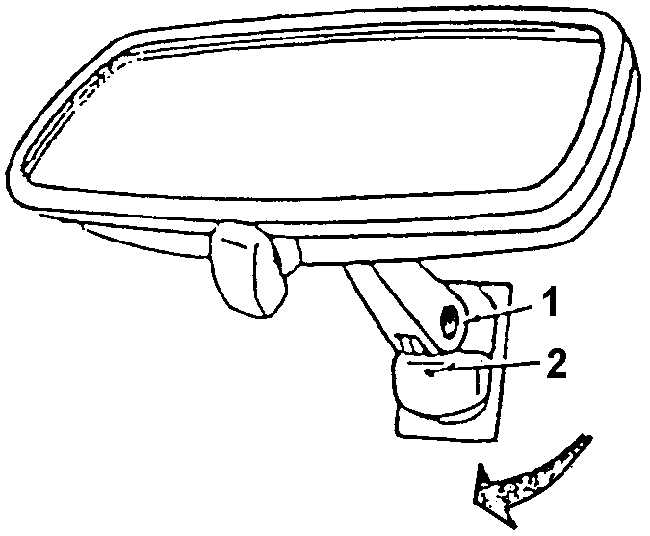

Зеркало заднего вида

19.12.3 Монтаж кронштейна зеркала заднего вида Daewoo Nexia 1994+

1. ВИНТ РЕГУЛИРОВКИ ЗЕРКАЛА (3 мм)
2. ВИНТ КРЕПЛЕНИЯ ЗЕРКАЛА (2 мм)

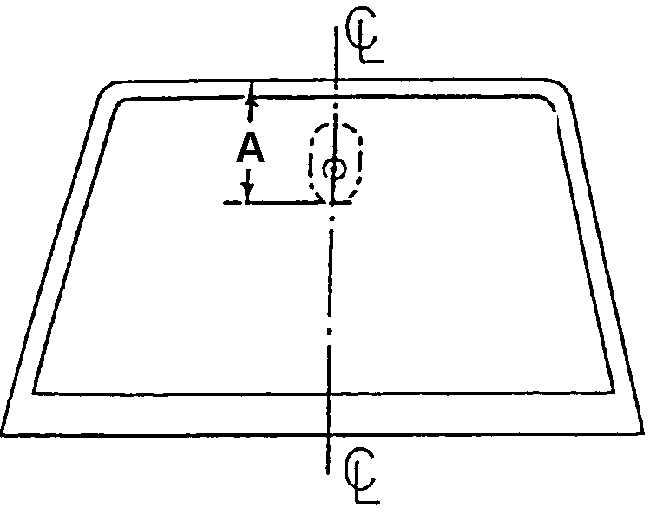

Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (начало)

А. РАЗМЕР A РАВЕН 110 ММ (ОТ ВЕРХНЕЙ КРОМКИ СТЕКЛА ДО НИЖНЕЙ КРОМКИ КРОНШТЕЙНА ЗЕРКАЛА)

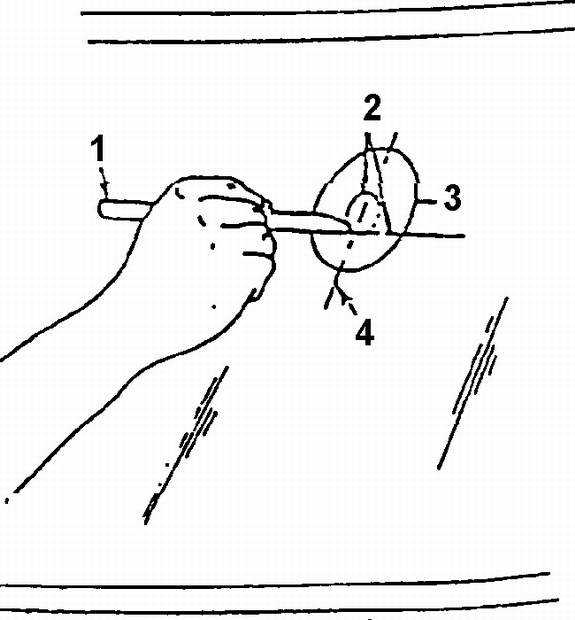

Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (окончание)

1. КАРАНДАШ-СТЕКЛОГРАФ ИЛИ МЕЛОК
2. ЛИНИИ РАЗМЕТКИ НА НАРУЖНОЙ ПОВЕРХНОСТИ ВЕТРОВОГО СТЕКЛА. ПОЛОЖЕНИЕ КРОНШТЕЙНА ЗЕРКАЛА
3. КРУГОВАЯ ЛИНИЯ НА НАРУЖНОЙ ПОВЕРХНОСТИ СТЕКЛА, ОГРАНИЧИВАЮЩАЯ ЗОНУ ОЧИСТКИ СТЕКЛА
4. ЦЕНТРАЛЬНАЯ ЛИНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отметить требуемое расстояние по вертикали от верхней кромки стекла до места, где будет установлен кронштейн, рис. Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (начало). Отметить положение кронштейна на наружной стороне ветрового стекла с помощью стеклографа или мелка. Нанести круговую линию большого диаметра вокруг песта установки кронштейна, рис. Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (окончание).

2. Очистить внутреннюю поверхность ветрового стекла с помощью бытового чистящего средства и бумажного полотенца или с помощью очистителя для стекол. Протереть стекло бумажным полотенцем насухо. После этого промыть стекло от следов чистящих средств с помощью бумажного полотенца, смоченного в спирте.

3. Обработать поверхность прилегания кронштейна (если он новый) шкуркой с зернистостью 320 или 360. В случае использования демонтированного кронштейна необходимо полностью удалить с поверхностй прилегания все следы старого клея.
После шлифования промыть поверхность прилегания кронштейна бумажным полотенцем, смоченным в спирте, и дать ей просохнуть.
Подготовить поверхность стекла и кронштейна к склеиванию, следуя инструкциям фирмы-изготовителя ремонтного набора.
Поместить кронштейн на ветровое стекло согласно разметке и сильно прижать его на 30–60 с. Спустя 5 минут удалить излишки клея с помощью полотенца, смоченного в спирте, или очистителя для стекол.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Зеркало заднего вида на кронштейн.

2. Закрепить зеркало с помощью 2-миллиметрового винта, рис. Зеркало заднего вида.
