16.6. Амортизатор

ОБЩИЕ СВЕДЕНИЯ

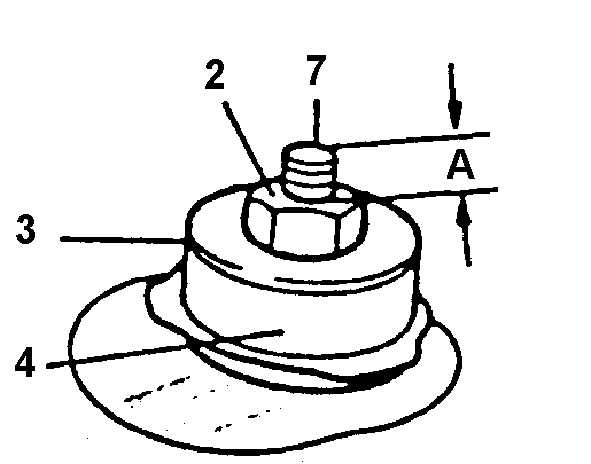

Верхняя опора амортизатора

А. 9 ММ

2. ГАЙКА ВЕРХНЕЙ ОПОРЫ АМОРТИЗАТОРА
3. ШАЙБА
4. РЕЗИНОВАЯ ШАЙБА
7. АМОРТИЗАТОР (ШТОК)

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открыть крышку багажника.

2. Колпак 1, если имеется. Затем отвернуть гайку 2 креплений штока амортизатора. При замене обоих амортизаторов следует демонтировать их и заменять поочередно, по одному за раз.

3. Поднять автомобиль и закрепить рычаги задней подвески. При опирании на лапы подъемника кузова автомобиля необходимо подвести под балку 26 подвески регулируемые опоры. При опирании на лапы подъемника рычагов подвески необходимо предварительно убедиться в правильном положении лап относительно опорных элементов подвесок.

4. Отвернуть гайку 9 крепления нижней проушины одного из амортизаторов и вынуть болт 8. Заменить амортизатор.

Предупреждение демонтировать сразу оба амортизатора, так как опускание балки задней подвески может привести к повреждению трубопроводов и гибких шлангов тормозного привода.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставить болт 8 в кронштейн рычага подвески и нижнюю проушину амортизатора. Навернуть гайку 9, не затягивая.

2. Опустить автомобиль так, чтобы иметь возможность вставить шток амортизатора в монтажное отверстие опорного стакана кузова и навернуть гайку 2, не затягивая.

3. Затянуть болт нижней опоры амортизатора моментом 70 Нм.

4. Удалить опоры балки подвески и полностью опустить автомобиль. Навернуть гайку 2 так, чтобы резьбовой хвостовик штока амортизатора вышел на 9 мм.

5. Установить на место колпак 1 (если его наличие предусмотрено).
