Дэу Нексия. Муфта рулевого вала



Дэу Нексия. Муфта рулевого вала

12.24. Муфта рулевого вала

ОБЩИЕ СВЕДЕНИЯ

Муфта рулевого вала

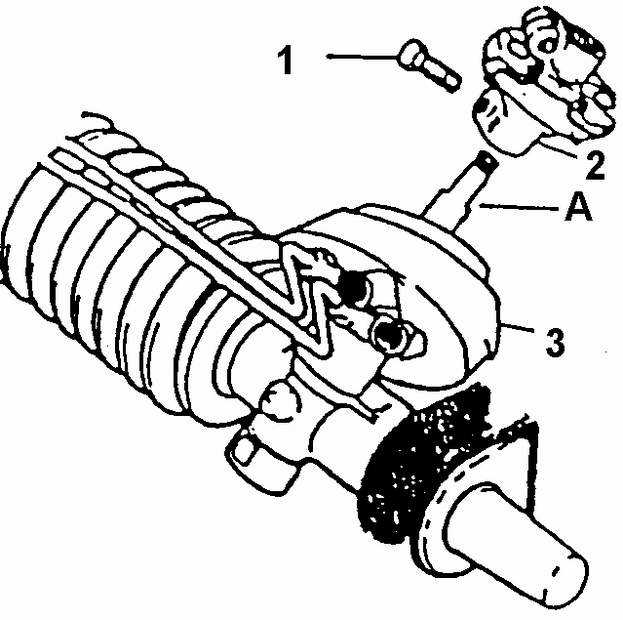

13.24 Муфта рулевого вала Daewoo Nexia 1994+
А. ХВОСТОВИК ЗОЛОТНИКА

1. СТЯЖНОЙ БОЛТ МУФТЫ
2. МУФТА
3. УПЛОТНИТЕЛЬНЫЙ ЧЕХОЛ ОТВЕРСТИЯ ПЕРЕДНЕГО ЩИТА КУЗОВА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Рулевой механизм в сборе. См. рис. Реечный рулевой механизм с гидравлическим усилителем.
2. Вывернуть стяжной болт 1.
3. Снять муфту 2 с хвостовика золотника распределителя.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Муфту 2 на хвостовик золотника распределителя.
2. Ввернуть стяжной болт 1. Затянуть болт клеммового соединения муфты моментом 40 Нм.
3. Рулевой механизм в сборе на автомобиль.
