| 1. Отсоединить отрицательный провод батареи.
|
| 2. Перевести рычаг переключения 203 в нейтральное
положение.
|

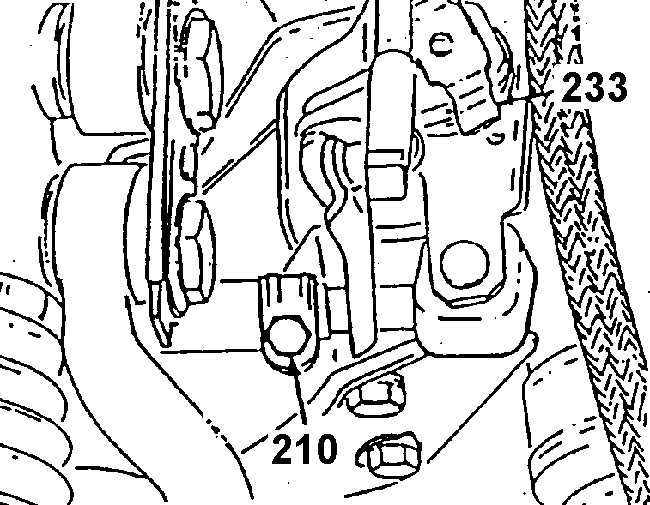

| 3. Ослабить болт 210 клеммового соединения.
|

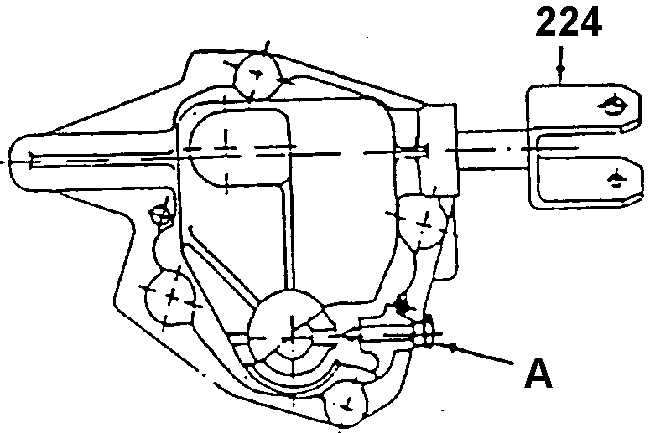

| 4. Вывернуть пробку из регулировочного отверстия
в крышке 235 механизма переключателя. Повернуть вилку 224 так, чтобы
через регулировочное отверстие вставить бородок диаметром 4,76 мм
в отверстие промежуточного рычага переключателя 227.
|
| 5. Снять чехол 202 и отвернуть его вверх, чтобы
открыть доступ к механизму.
|
| 6. Перевести рычаг переключения 203 в положение
1-й или 2-й передачи.
|
| 6а. Добиться совпадения стрелки
с меткой и затянуть болт 210. |
| 6б. Затянуть болт моментом 14 Нм.
|
| 6в. После затяжки указанным моментом дополнительно
затянуть болт поворотом на 90–180 градусов. |

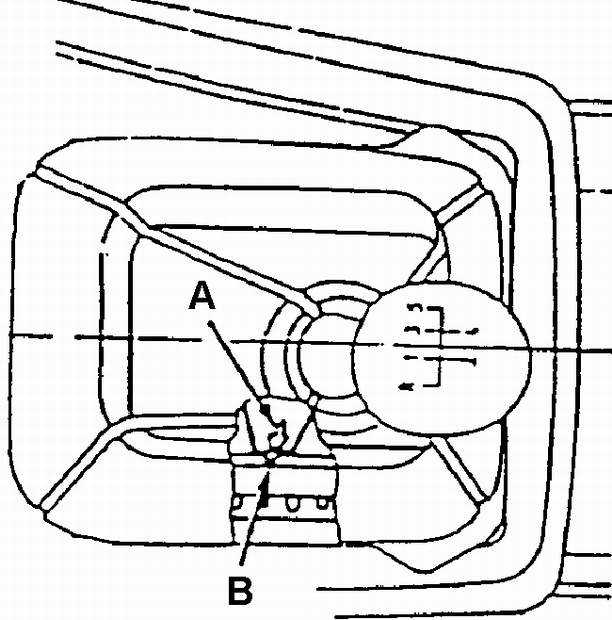

| 7. Перевести рычаг переключения в нейтральное
положение и проверить величину зазора между собачкой А и упором В.
После регулировки зазор должен быть равен 3 мм. |
| 8. Вынуть из отверстий бородок диаметром 4,76
мм и установить на место пробку. |

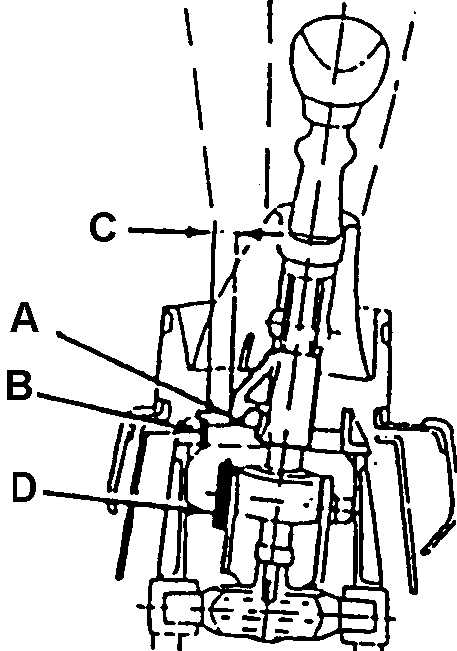

| 9. Отрегулировать с помощью гайки D зазор С,
как показано на рис. Измерение регулировочного зазора. Перед регулировкой
отогнуть две лапки фиксатора гайки. |
| 9а. Зазор должен быть равен 11,6 ± 0,2 мм. |
| 9б. Зафиксировать лапками регулировоч ную гайку
от отворачивания. |

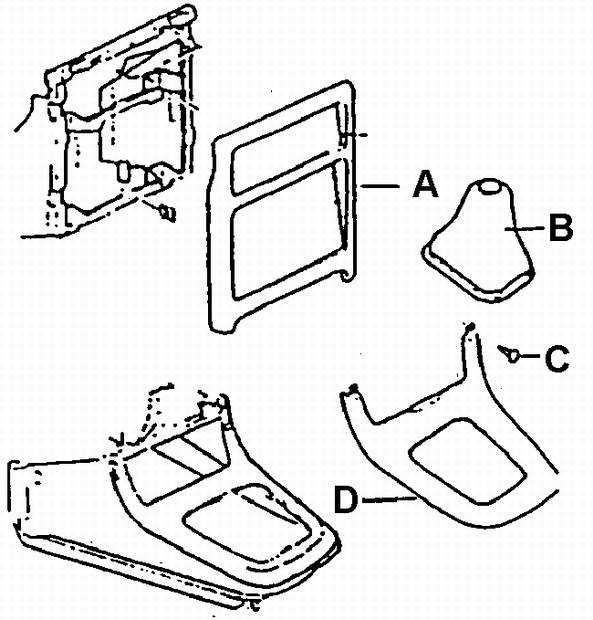

10. Установить на место чехол 202 и накладку
центральной консоли.
Предупреждение
должны легко включаться на неподвижном автомобиле с работающим на
холостом ходу двигателем и выключенным сцеплением.
|
