Дэу Нексия. Датчик положения дроссельной заслонки (ДДЗ)



Дэу Нексия. Датчик положения дроссельной заслонки (ДДЗ)

8.2.4. Датчик положения дроссельной заслонки (ДДЗ)

ОБЩИЕ СВЕДЕНИЯ

Датчик положения дроссельной заслонки (ДЛЗ)

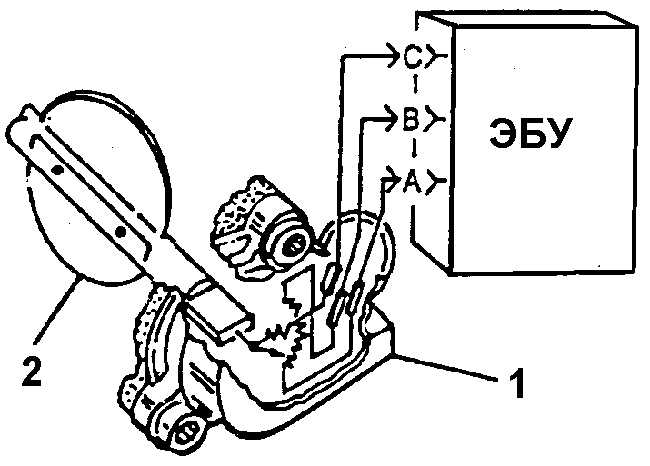

9.2.4 Датчик положения дроссельной заслонки (ДДЗ) Daewoo Nexia 1994+
1. ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
2. ДРОССЕЛЬНАЯ ЗАСЛОНКА

ДДЗ представляет собой потенциометр, который установлен в корпусе дроссельной заслонки и связан с ее осью. Проводка ДДЗ включает в себя провод питания с напряжением 5 В, "массовый" и сигнальный провода. По напряжению сигнала ДДЗ ЭБУ определяет текущее положение заслонки. При воздействии на педаль акселератора сигнал ДДЗ соответствующим образом изменяется. При закрытой дроссельной заслонке напряжение сигнала составляет около 0,5 В. По мере открытия заслонки напряжение сигнала ДДЗ растет и при полностью открытой заслонке составляет примерно 5 В. ЭБУ дозирует подачу топлива в зависимости от угла открытия дроссельной заслонки, который определяется управляющим воздействием водителя. Разрыв или ослабление контактов проводов может привести к неравномерной подаче топлива в двигатели и неустойчивой работе двигателя на холостом ходу, так как ЭБУ принима ет нестабильный сигнал ДДЗ за признак движения дроссельной заслонки. При отказе ДДЗ или проводки ЭБУ устанавливает код неисправности 21. После этого ЭБУ игнорирует сигнал ДДЗ – работа двигателя улучшается. При установке кода неисправности 21 поддерживается высокая частота холостого хода двигателя.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Электрический разъем.
2. Крепежные винты и фиксирующие шайбы.
3. Датчик.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Закрыть дроссельную заслонку и установить в ее корпус ДДЗ.
2. Ввернуть два крепежных винта. Затянуть винты крепления ДДЗ моментом 2 Нм.
Предупреждение сканирующего прибора проверить напряжение сигнала ДДЗ при полностью закрытой заслонке. Напряжение сигнала не должно превышать 1,25 В. В противном случае (напряжение выше 1,25 В) проверить наличие заедания оси дроссельной заслонки или рычажка ДДЗ. Если причину неисправности обнаружить не удалось, заменить ДДЗ.


3. Электрический разъем.
