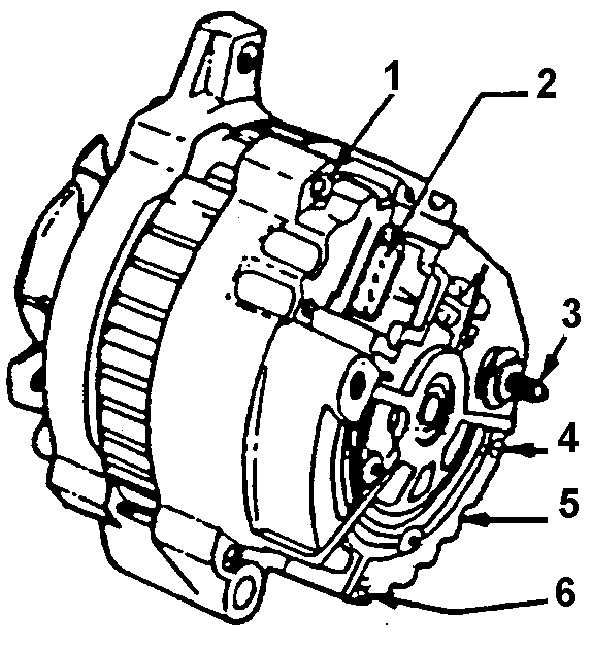

| 1. Прочертить по крышкам и статору генератора
метку для облегчения последующей сборки генератора.
|

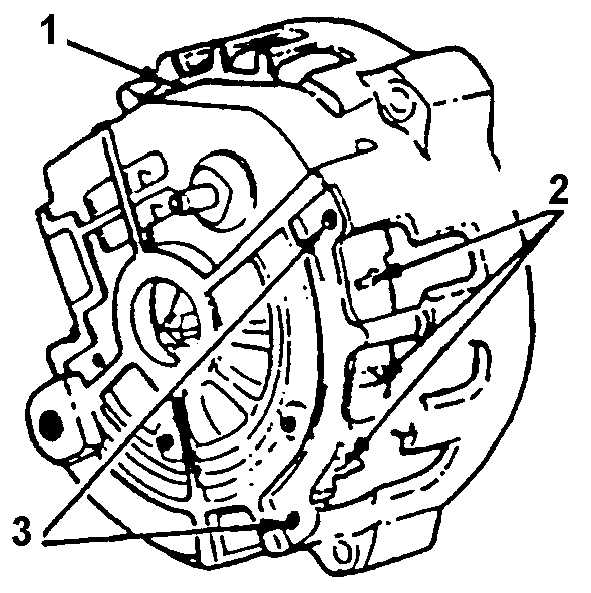

| 2. Отвернуть 3 стяжных болта и снять заднюю
крышку. |
| 3. Удалить заклепку или штифт и снять крышку
контактных колец.
|
4. Отпаять и снять провода статора с клемм выпрямительного
блока. Во избежание повреждения диодов выпрямительного блока следует
избегать перегрева проводов и клемм паяльником.
Предупреждение
статора приварены к клеммам выпрямительного блока, необходимо отрезать
провода.
|
| 5. Снять статор.
|
| 6. Снять отражательную шайбу из полости задней
крышки, удалив 3 штифта.
|

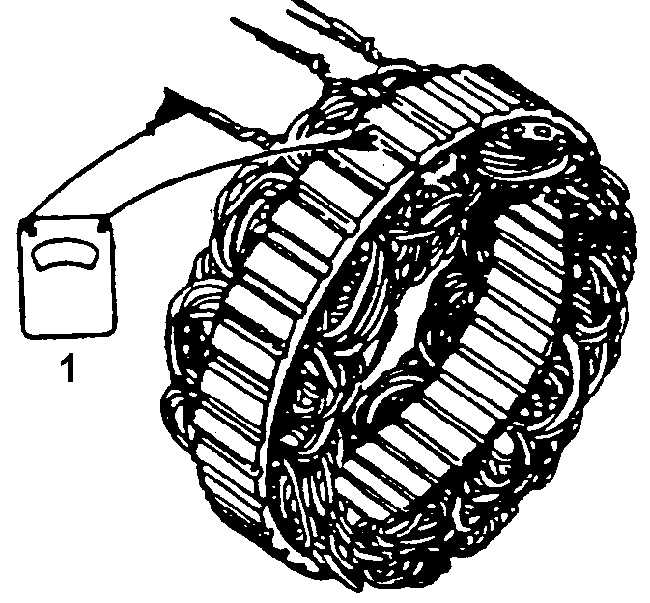

| 7. Проверить обмотки статора на
замыкание на "массу" с помощью омметра. Заменить статор
с неисправными обмотками.
|

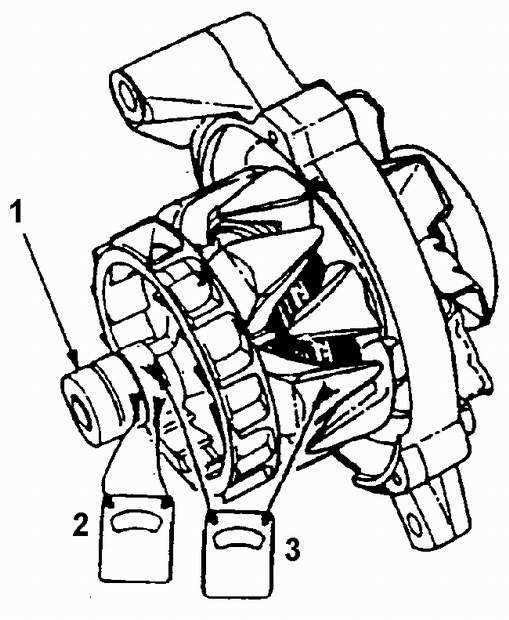

| 8. Проверить обмотки якоря на замыкание на "массу"
с помощью омметра (передняя крышка при этом не снята). При наличии
замыкания заменить якорь. Для того чтобы отвернуть гайку вала, необходимо
предварительно закрепить вал.
|
| 9. Проверить обмотки якоря на короткое замыкание
и замыкание на "массу". Сопротивление обмоток должно быть
в пределах 1,7–2,3 Ом. В противном случае необходимо заменить якорь.
|

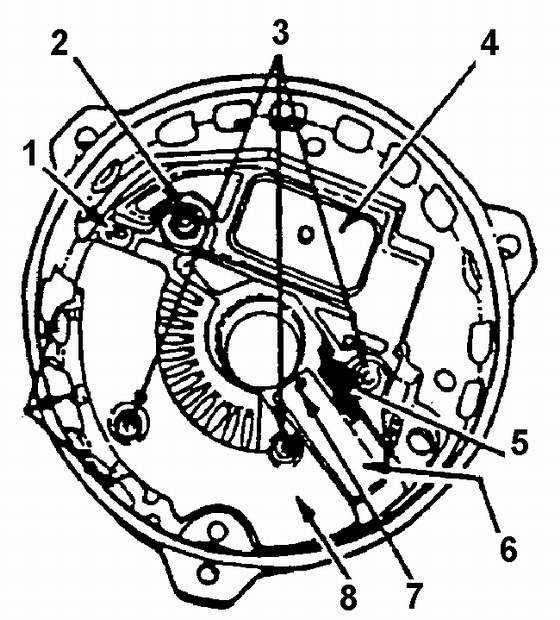

| 10. Вывернуть винт и снять щеткодержатель. Проверить
состояние щеток. Если щетки годны для дальнейшей эксплуатации, протереть
их чистой мягкой тканью и вставить в щеткодержатель.
|
| 11. Снять клеммовый вывод, расположен ный между
регулятором напряжения и выпрямительным блоком и вынуть их из задней
крышки генератора.
|
12. Проверить выпрямительный блок, подсоединив
омметр к выводу фазной обмотки статора и воздушному радиатору диодов.
Повторить проверку, поменяв местами провода омметра.
Если показания омметра в обоих случаях одинаковы, необходимо заменить
выпрямительный блок. Аналогично проверить две оставшиеся диодные цепи
выпрямителя.
Предупреждение
типы цифровых омметров не пригодны для проверки диодов. В этом случае
требуется проконсультироваться у представителя фирмы-изготовителя
по поводу возможности проверки состояния выпрямительного блока.
|

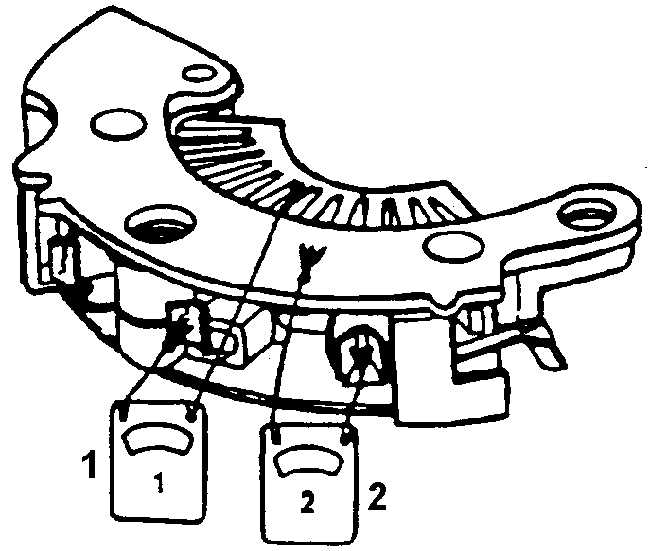

| 13. Последовательно проверить три диода, подсоединяя
омметр к выводу фазной обмотки и пластине основания. Если при изменении
коммутации клемм омметра показания не изменяются, следует заменить
выпрямительный блок.
|

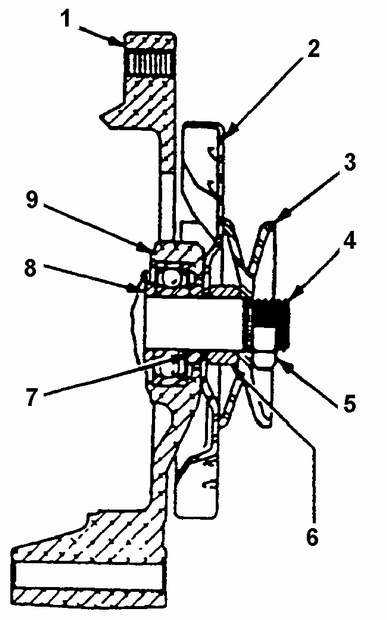

| 14. При сборке затянуть гайку моментом 54-108
Нм, зафиксировав вал от вращения.
|
| 15. Установить новое кольцо в заднюю крышку
генератора.
|
| 16. Запрессовать до упора и зафиксировать новый
подшипник в гнезде задней крышки.
|
| 17. Установить щеткодержатель на заднюю крышку
и закрепить с помощью изолированного винта. Расположив щеткодержатель
так, чтобы щетки были перпендикулярны выпрямительному блоку, зафиксировать
щеткодержатель с помощью пальца. |
| 18. Нанести слой герметика на сопрягаемые поверхности
выпрямительного блока и задней крышки (для лучшей теплопередачи и
охлаждения диодов) и установить на крышку выпрямительный блок. После
монтажа
щеткодержателя и выпрямительного блока выполнить сварные соединения.
|
| 19. Зафиксировать и соединить сваркой регулятор
напряжения и выпрямительный блок.
|
| 20. Закрепить штифтом новую отражательную шайбу. |
| 21. Установить статор, приварить к выводам фазных
обмоток 3 провода выпрямительного блока. Следует избегать возможного
перегрева диодов при сварке.
|
| 22. Установить и закрепить штифтами наружную
крышку.
|
23. Установить контактные кольца, напрессовав
наружное и внутреннее кольца на вал и соедининив переднюю крышку со
шкивом с якорем.
При напрессовке колец следует обеспечить зазор между наружным кольцом
и задней крышкой в пределах 1,9–2,2 мм. |

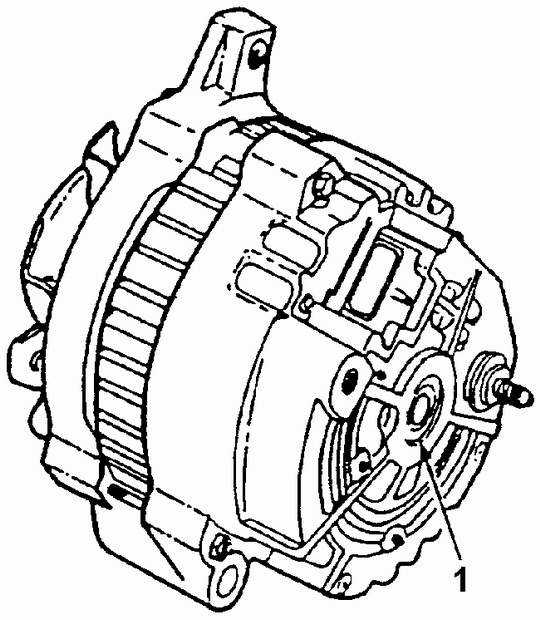

| 24. Установить 3 стяжных болта и вынуть штифт
крепления щетки
|
