Дэу Нексия. Корпус дроссельной заслонки

5.4.17. Корпус дроссельной заслонки

ОБЩИЕ СВЕДЕНИЯ

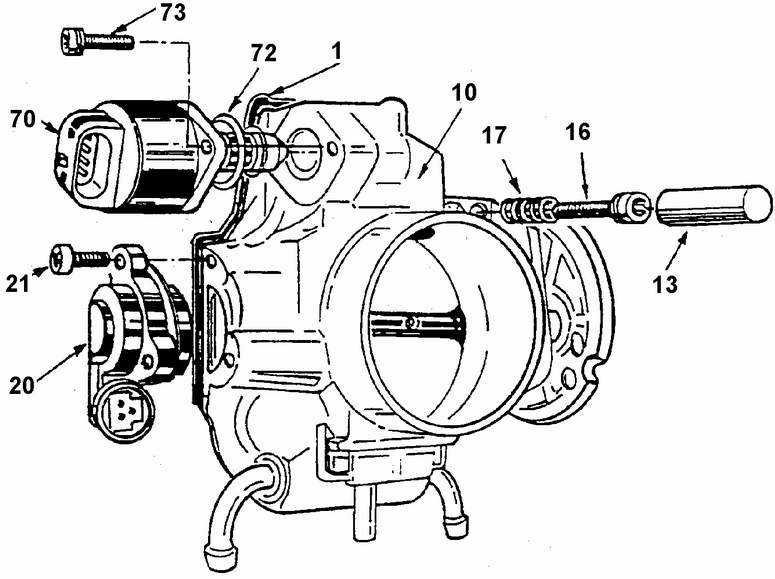

Корпус дроссельной заслонки

1. ПРОКЛАДКА
10. КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
13. ЗАЩИТНЫЙ КОЛПАЧОК ОГРАНИЧИТЕЛЬНОГО ВИНТА ХОЛОСТОГО ХОДА
16. ОГРАНИЧИТЕЛЬНЫЙ БИНТ ХОЛОСТОГО ХОДА
17. ПРУЖИНА ОГРАНИЧИТЕЛЬНОГО ВИНТА ХОЛОСТОГО ХОДА

20. ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
21. ВИНТ КРЕПЛЕНИЯ ДДЗ
70. КЛАПАН ХОЛОСТОГО ХОДА
72. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
73. БИНТ КРЕПЛЕНИЯ КХХ

Замена деталей и узлов, установленных в корпус дроссельной заслонки, производится без демонтажа с двигателя самого корпуса заслонки. Однако для замены корпуса в сборе необходимо снять его с автомобиля.

Очистить

ПОРЯДОК ВЫПОЛНЕНИЯ

Отложения на стенках воздуховода и на дроссельной заслонке удаляются с помощью очистителя для карбюраторов и куска протирочной ткани Запрещено использовать очистители, включающие в себя метиловые или этиловые соединения. Подобные очистители очень агрессивны и не нужны для удаления сравнительно легких отложений в корпусе дроссельной заслонки. Металлические детали могут быть очищены после разборки путем погружения и выдерживания в растворителе.

Предупреждение дроссельной заслонки и клапан холостого хода не должны контактировать с растворителями или очистителями, так как это приведет к повреждению узлов.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод батареи.

2. Частично слить охлаждающую жидкость из радиатора для того, чтобы отсоединить шланги от корпуса дроссельной заслонки.

3. Вакуумные шланги от корпуса дроссельной заслонки.

4. Электрические разъемы ДДХ и КХХ.

5. Воздушный патрубок воздухоочистителя от корпуса заслонки.

6. Шланги подвода и отвода охлаждающей жидкости от корпуса дроссельной заслонки.

7. Привод дроссельной заслонки от педали акселератора и исполнительного устройства круиз-контроля.

8. Вывернуть болты крепления корпуса дроссельной заслонки.

9. Корпус заслонки вместе с прокладкой. Прокладку выбросить.

10. Очистить детали.

Предупреждение сопрягаемых плоскостей деталей от остатков материала прокладки необходимо проявлять осторожность.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Корпус дроссельной заслонки с новой прокладкой.

2. Ввернуть крепежные болты. Затянуть крепежные болты корпуса заслонки.

3. Привод дроссельной заслонки от педали акселератора и исполнительного устройства круиз-контроля.

Предупреждение убедиться в том, что приводы дроссельной заслонки от педали акселератора и исполнительного устройства круиз-контроля позволяют заслонке полностью закрываться.

4. Шланги охлаждающей жидкости к корпусу дроссельной заслонки.

5. Воздушный патрубок воздухоочистителя к корпусу заслонки.

6. Электрические разъемы ДПХ и КХХ.

7. Вакуумные шланги к корпусу дроссельной заслонки.

8. Долить охлаждающую жидкость в радиатор.

9. Отрицательный провод батареи.

Проверить

ПОРЯДОК ВЫПОЛНЕНИЯ

При неработающем двигателе полностью нажать и отпустить педаль акселератора для проверки свободы перемещений дроссельной заслонки.

Предупреждение на двигатель корпуса дроссельной заслонки никаких регулировок КХХ не требуется. Калибровка положения запорного элемента КХХ производится ЭБУ в автоматическом режиме после разгона автомобиля до скорости, превышающей 48 км/ч.
