10.3.1. Описание конструкции

Неподвижные стекла

Неподвижные стекла включают в себя все стекла автомобиля, неподвижно установленные в оконном проеме кузова: ветровое стекло, заднее стекло, внутреннее зеркало заднего вида.

Внутреннее зеркало заднего вида

Внутреннее зеркало заднего вида можно отрегулировать в направлениях вверх/вниз, вперед/назад и влево/ вправо. Зеркало имеет две точки крепления и привод переключения режимов.

Наружные зеркала заднего вида

Применяется два типа зеркал заднего вида. Наружное зеркало заднего вида с ручной регулировкой является стандартной комплектацией. Тросовая или электрическая регулировка зеркал заднего вида является опцией. Наружные зеркала заднего вида установлены на передних дверях автомобиля.

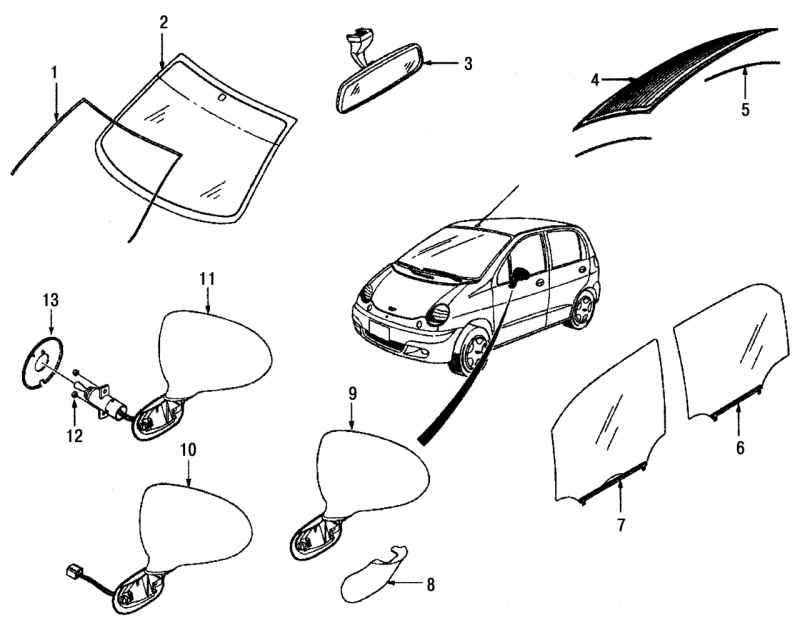

Рис. 10.36. Расположение стекол и зеркал и элементов их крепления: 1 — молдинг ветрового стекла; 2 — ветровое стекло; 3 — внутреннее зеркало заднего вида; 4 — заднее стекло; 5 — уплотнители заднего стекла; 6 — стекло задней двери; 7 — стекло передней двери; 8 — крышка зеркала заднего вида; 9 — наружное зеркало заднего вида с ручной регулировкой; 10 — наружное зеркало заднего вида с электрической регулировкой; 11 — наружное зеркало заднего вида с тросовой регулировкой; 12 — гайка; 13 — облицовка зеркала заднего вида

Расположение стекол и зеркал и элементов их крепления показано на рис. 10.36.
