Дэу Матиз. Снятие и установка узлов системы кондиционирования
Кнопка включения кондиционера
Снятие
Снимите молдинг корпуса панели управления.
Снимите кнопку включения кондиционера воздуха в следующем порядке:

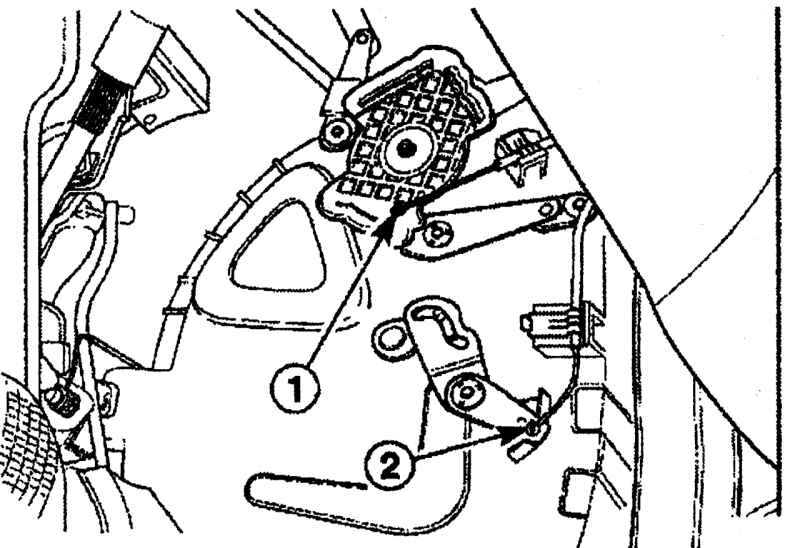

-отсоедините трос 1 (рис.
8.27) управления температурой от модуля отопителя;
-отсоедините трос 2 управления режимами от модуля отопителя;

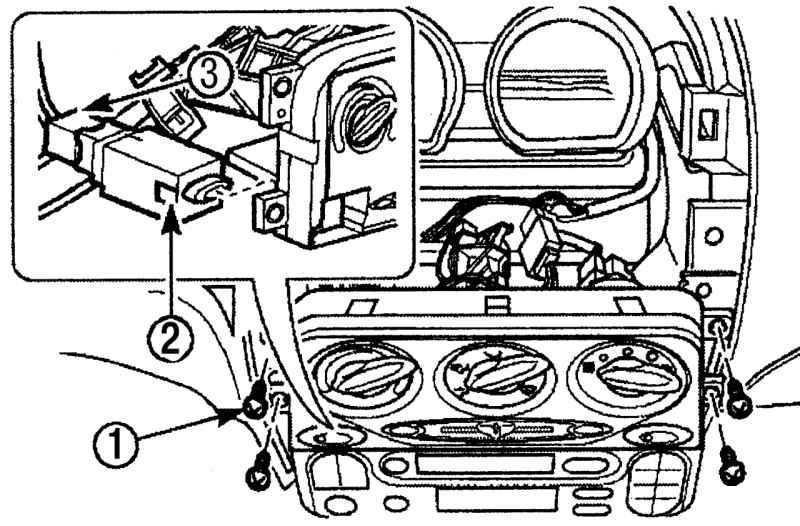

-выверните винты 1 (рис.
8.28) крепления панели управления в сборе;
-вытяните панель
управления в
сборе;
-нажав на фиксатор, снимите кнопку 2 включения кондиционера воздуха;
-отсоедините электрический разъем 3 кнопки включения кондиционера
воздуха.
Установка
Установите кнопку включения кондиционера воздуха на панель
управления.
Подсоедините электрический разъем кнопки включения кондиционера
воздуха.
Установите панель
управления и
закрепите винтами.
Подсоедините трос управления режимами к модулю отопителя.
Подсоедините трос управления температурой к модулю отопителя.
Установите молдинг корпуса панели управления.
Бачок хладагента и двойной
выключатель
Снятие
Восстановите хладагент.
Снимите накладку переднего бампера.
Снимите бачок хладагента в следующем порядке:

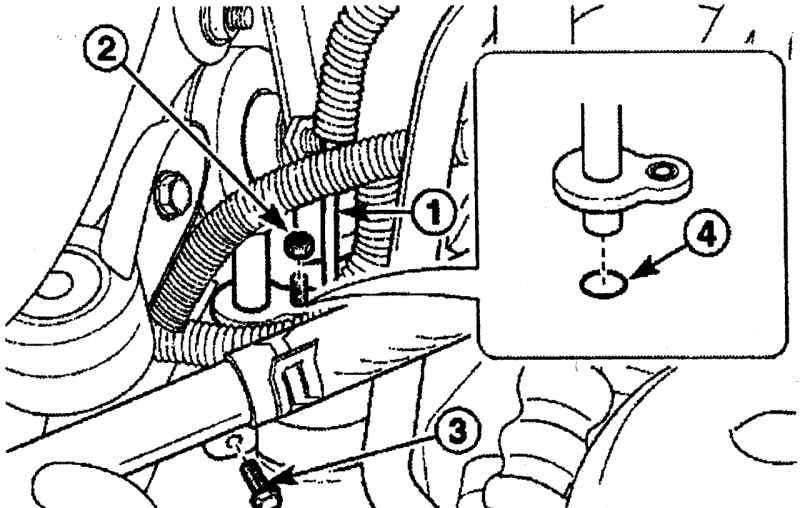

- отсоедините электрический разъем 1 (рис.
8.29) от двойного выключателя;
- отверните гайки 2 крепления бачка хладагента;
- выверните болт 3 крепления кронштейна;
- снимите и выбросьте уплотнительное кольцо 4.
Снимите двойной выключатель в следующем порядке:

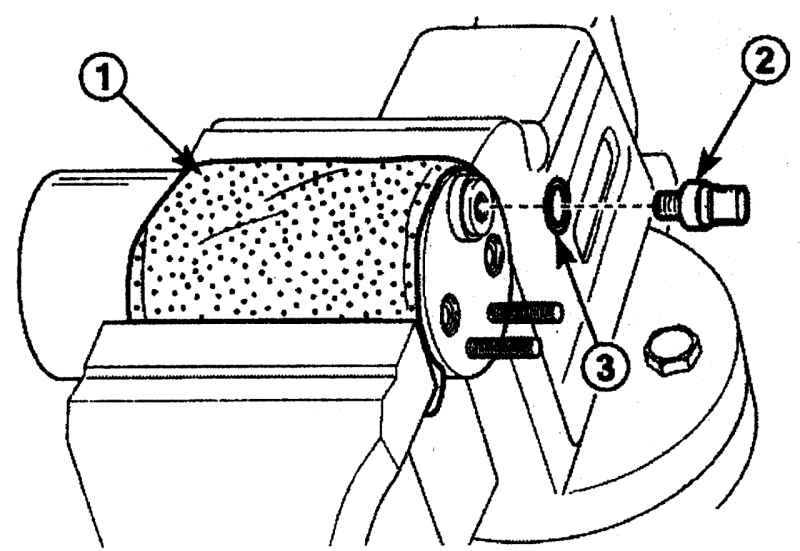

- оберните бачок хладагента материей 1 (рис.
8.30), закрепите его в тисках;
- выверните двойной выключатель 2;
- снимите и выбросьте уплотнительное кольцо 3.
Установка
Установите новое уплотнительное кольцо.
Вверните двойной выключатель и затяните его моментом 13 Н·м.
Установите бачок хладагента.
Установите новое уплотнительное кольцо.
Вверните болт крепления кронштейна и затяните его моментом 5 Н·м.
Вверните гайки крепления бачка хладагента и затяните их моментом 14
Н·м.
Подсоедините электрический разъем к двойному выключателю.
Установите накладку переднего бампера.
Разрядите и повторно зарядите систему кондиционирования.
Кронштейн бачка
Снятие
Снимите накладку переднего бампера.
Снимите кронштейн крепления бачка хладагента в следующем порядке:
- выверните болт 1 (рис.
8.31) крепления кронштейна бачка хладагента;
- выверните болты 2 крепления кронштейна бачка к кузову;
- снимите кронштейн крепления бачка хладагента.
Установка
Установите кронштейн бачка хладагента и закрепите болтами.
Затяните болты крепления кронштейна бачка к кузову моментом 5 Н·м.
Затяните болт кронштейна бачка хладагента моментом 5 Н·м.
Установите накладку переднего бампера.
Компрессор
Снятие
Снимите бачок хладагента.
Снимите ремень привода компрессора кондиционера воздуха.
Снимите компрессор кондиционера в следующем порядке:
- разрядите и восстановите хладагент;

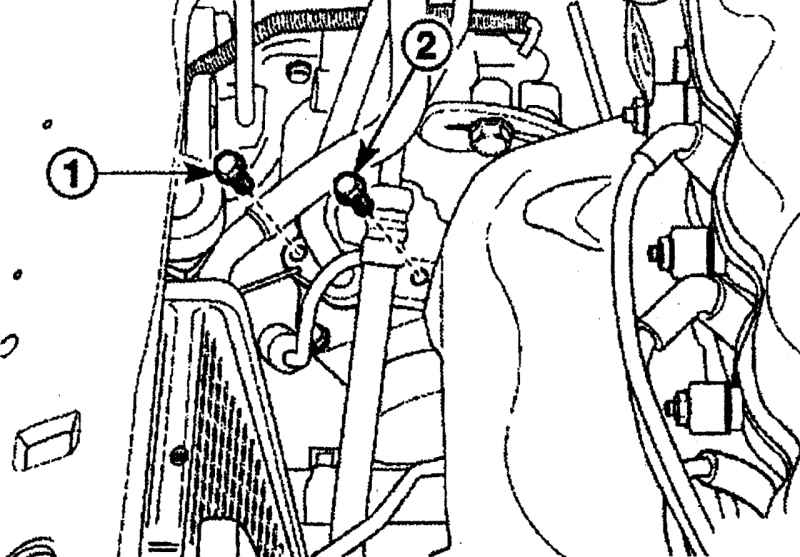

- отверните болт 1 (рис.
8.32) крепления линии низкого давления компрессора;
- отверните болт 2 крепления линии высокого давления компрессора;

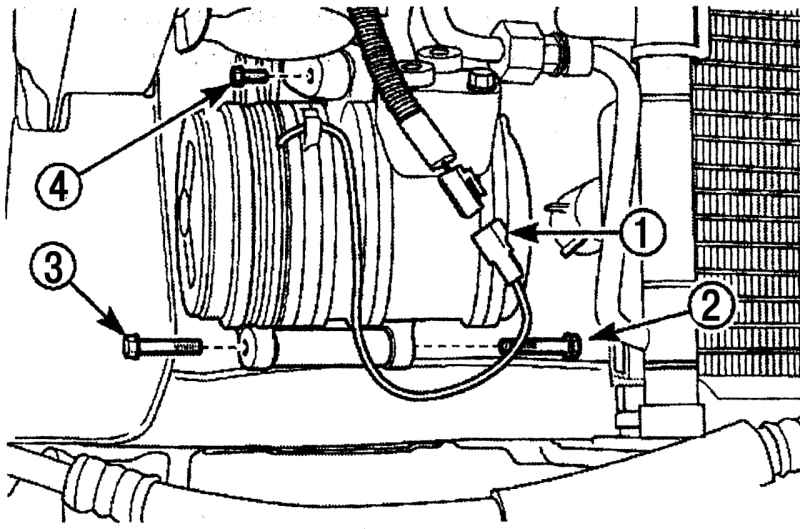

- отсоедините электрический разъем 1 (рис.
8.33);

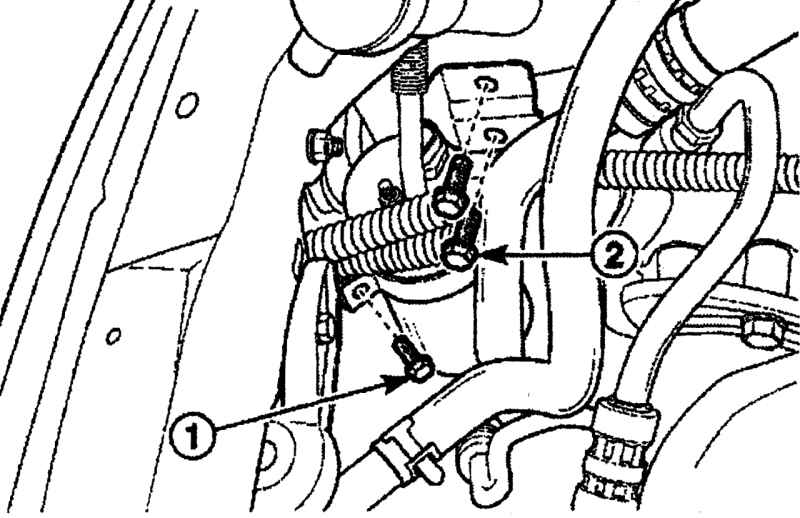

- отверните верхний болт 2 крепления компрессора к кронштейну;
- отверните нижние болты 3 крепления компрессора к кронштейну.
Установка
Установите компрессор и закрепите болтами.
Затяните верхний болт крепления компрессора к кронштейну моментом 20
Н·м.
Затяните нижний болт крепления компрессора к кронштейну моментом 22
Н·м.
Подсоедините электрический разъем.
Установите и закрепите болтом линию высокого давления кондиционера
воздуха.
Затяните болт крепления линии высокого давления кондиционера воздуха
моментом 23 Н·м.
Установите и закрепите болтом линию низкого давления кондиционера
воздуха.
Затяните болт крепления линии низкого давления кондиционера воздуха
моментом 23 Н·м.
Разрядите и повторно зарядите систему кондиционирования воздуха.
Установите ремень привода кондиционера воздуха.
Установите бачок хладагента.
Конденсатор
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите накладку переднего бампера.
Разрядите и восстановите хладагент.
Снимите конденсатор в следующем порядке:

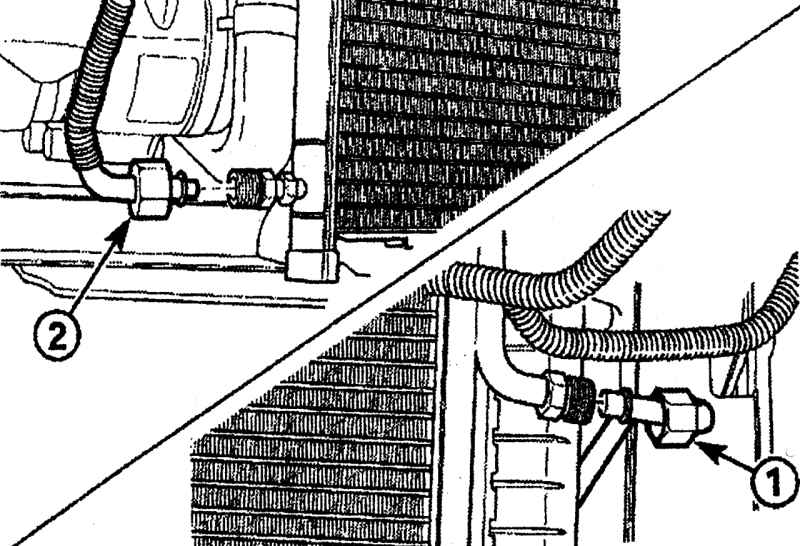

- отверните гайку 1 (рис.
8.34) крепления патрубка соединяющего конденсатор и компрессор;
- отверните гайку 2 крепления патрубка, соединяющего конденсатор и
бачок хладагента;

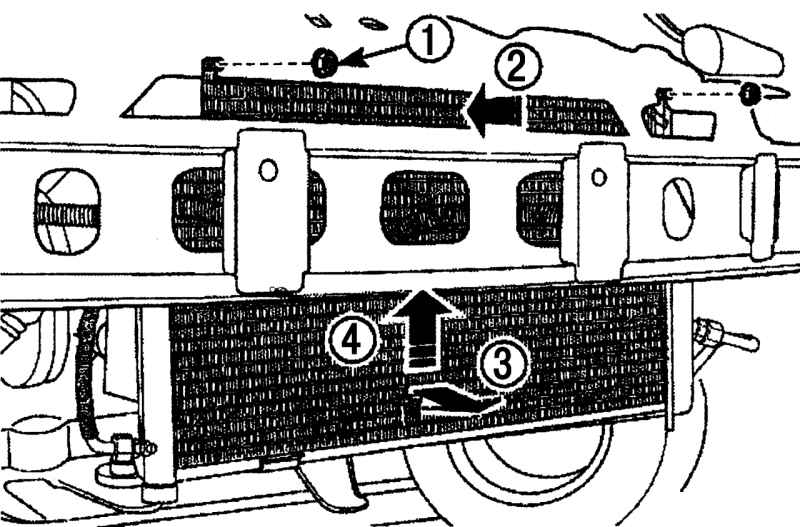

- отверните гайки 1 (рис.
8.35) крепления конденсатора;
- нажмите на верхнюю часть конденсатора 2;
- приподнимая конденсатор 3, снимите его с нижнего кронштейна;
- снимите конденсатор 4.
Установка
При установке используйте новое уплотнительное кольцо.
Установите конденсатор и закрепите гайками, затянув их моментом 4
Н·м.
Затяните патрубки, соединяющие конденсатор и компрессор моментом 23
Н·м.
Затяните патрубки, соединяющие конденсатор и бачок хладагента
моментом 14 Н·м.
Разрядите и перезарядите систему кондиционирования воздуха.
Установите накладку переднего бампера.
Подсоедините провод «массы» к аккумуляторной батарее.
Линия высокого давления
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите накладку переднего бампера.
Разрядите и повторно зарядите систему кондиционирования воздуха.
Снимите патрубки линии высокого давления между компрессором и
конденсатором в следующем порядке:

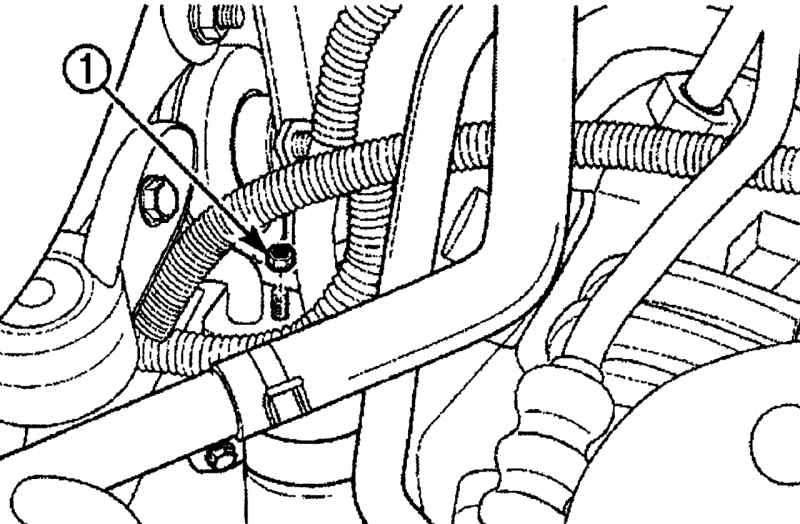

- выверните болт 1 (рис.
8.36), крепящий патрубок линии высокого давления компрессора;

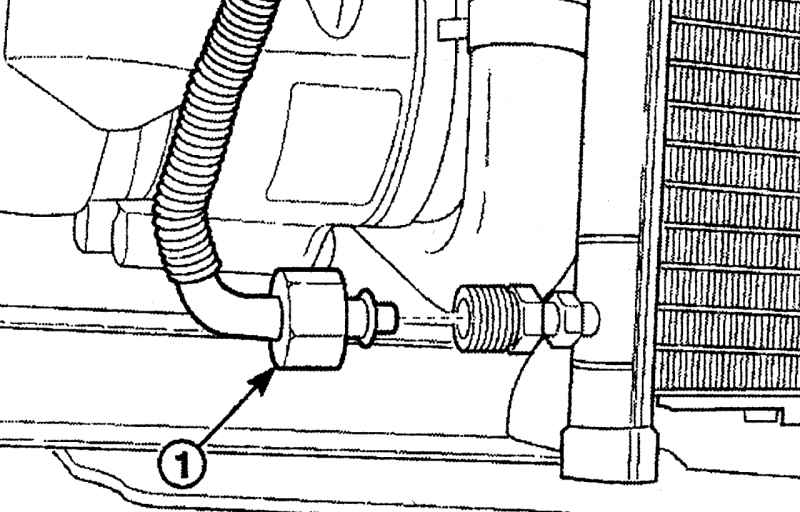

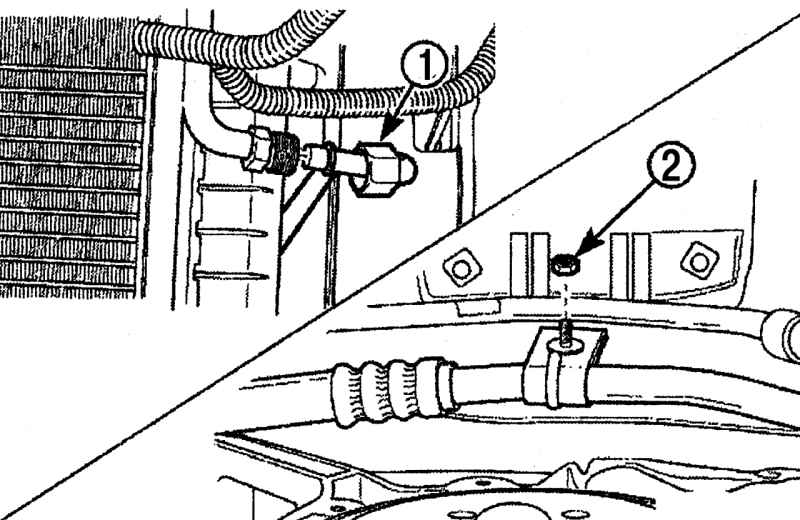

- отверните патрубок 1 (рис.
8.37), не задевая линию высокого давления конденсатора;
- отверните гайку 2 крепления зажима.
Снимите патрубок линии высокого давления, соединяющий конденсатор и
бачок хладагента в следующем порядке:
- отверните патрубок 1 (рис.
8.38), соединяющий бачок хладагента с конденсатором;
- отверните гайки 1 (рис.
8.39) крепления бачка хладагента.
Снимите патрубок линии высокого давления, соединяющий бачок
хладагента и испаритель в следующем порядке:
- снимите редукционный клапан;

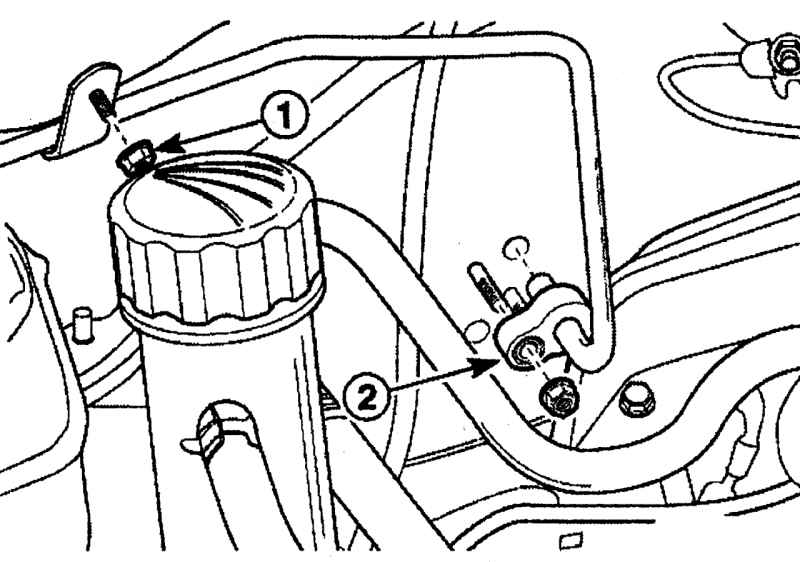

- отверните гайку 1 (рис.
8.40) крепления кронштейна;
- отверните гайку 2 и отсоедините патрубок.
Установка
При установке используйте новое уплотнительное кольцо.
Установите патрубки линии высокого давления и закрепите болты, гайки
и патрубки.
Затяните болт крепления патрубка линии высокого давления к
компрессору моментом 23 Н·м.

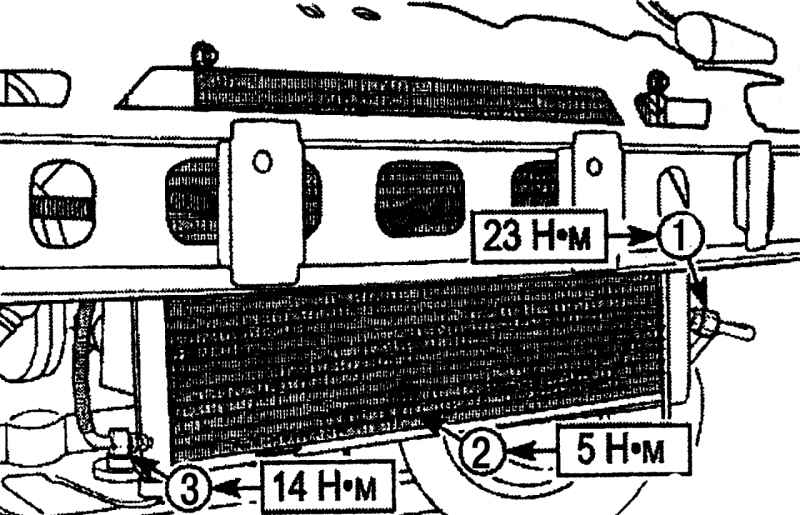

Затяните патрубок 1 (рис.
8.41) , соединяющий трубку линии высокого давления с
конденсатором моментом 23 Н·м.
Затяните патрубок 3, соединяющий трубку линии высокого давления с
бачком хладагента моментом 14 Н·м.
Затяните гайку 2 крепления кронштейна моментом 5 Н·м.
Затяните гайки крепления бачка хладагента моментом 14 Н·м.
Затяните гайку крепления трубки линии высокого давления к испарителю
моментом 14 Н·м.
Установите редукционный клапан.
Разрядите и повторно зарядите систему.
Установите накладку переднего бампера.
Подсоедините провод «массы» к аккумуляторной батарее.
Линия низкого давления
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите накладку переднего бампера.
Разрядите и повторно зарядите систему кондиционирования воздуха.
Снимите трубки линии низкого давления в следующем порядке:

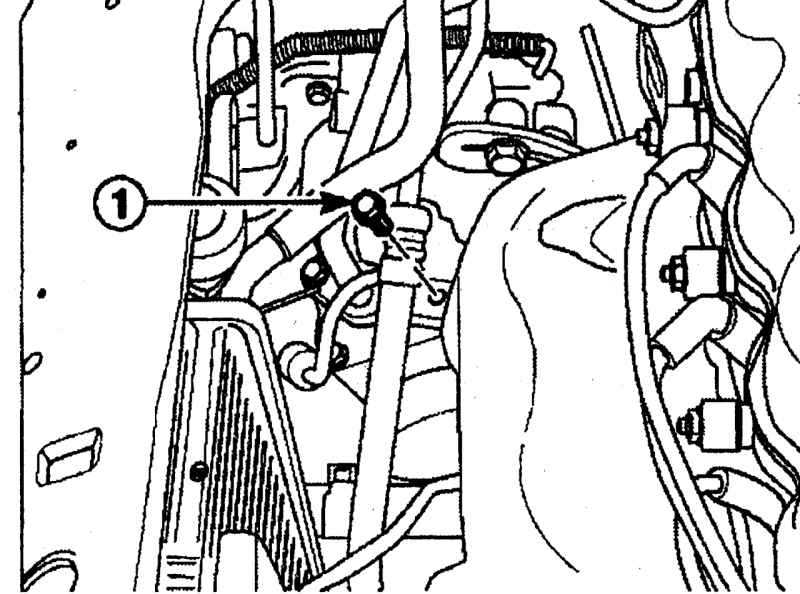

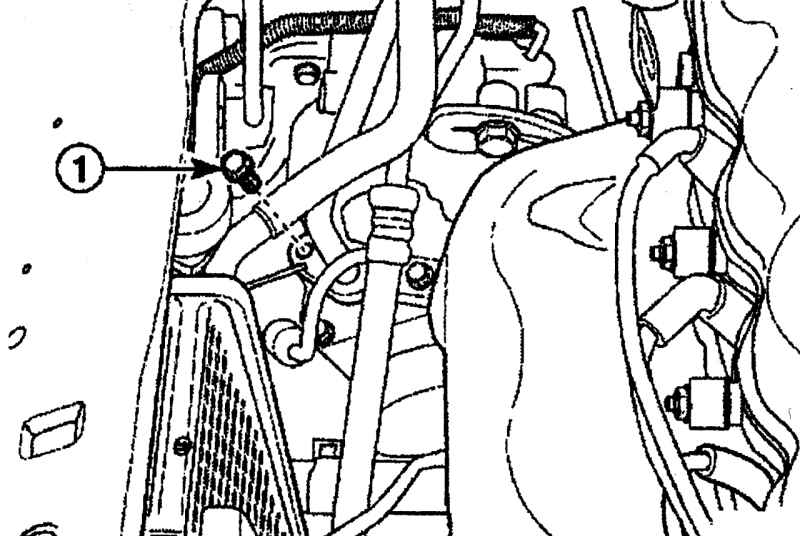

- выверните болт 1 (рис.
8.42), соединяющий трубку линии низкого давления к компрессору;

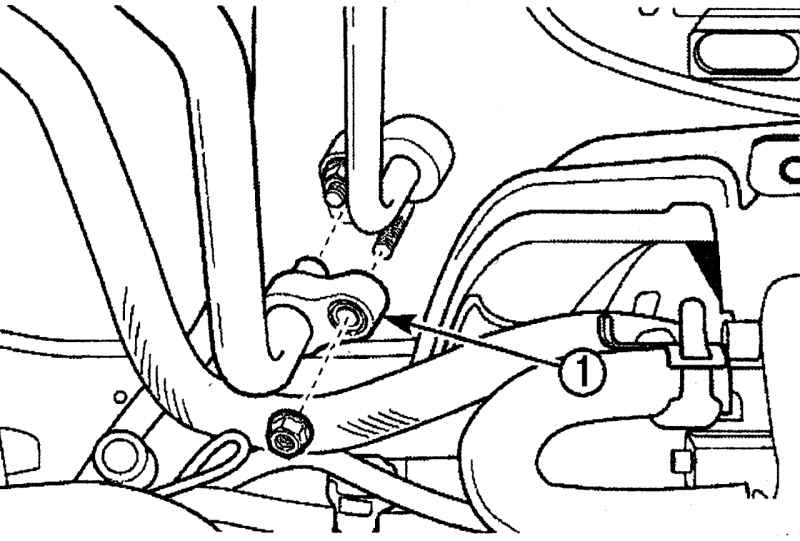

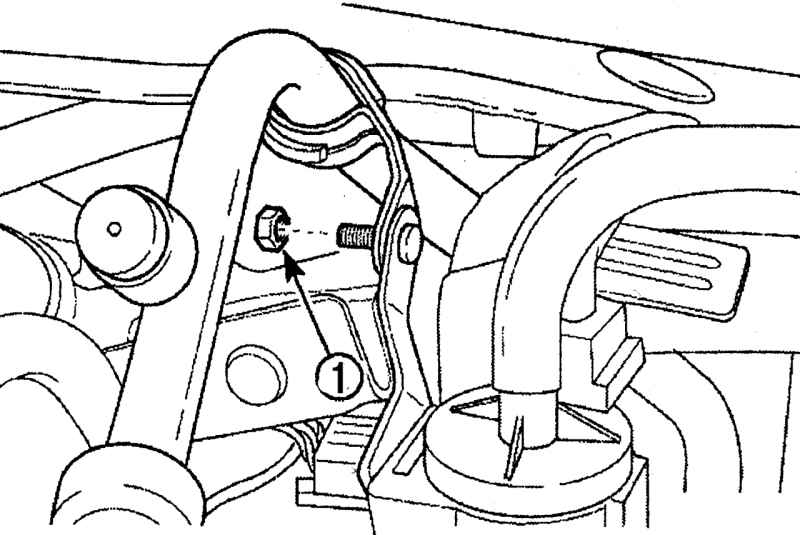

- отверните гайку 1 (рис.
8.43) крепления кронштейна к запирающей балке;
- снимите редукционный клапан;
- отверните гайку 1 (рис.
8.44) крепления трубки линии низкого давления к испарителю.
Установка
При установке используйте новое уплотнительное кольцо.
Установите трубки линии низкого давления.
Затяните гайку крепления трубки линии низкого давления к испарителю
моментом 14 Н·м.
Затяните гайку крепления кронштейна моментом 5 Н·м.
Затяните болт крепления трубки линии низкого давления к компрессору
моментом 23 Н·м.
Разрядите и повторно зарядите систему.
Подсоедините провод «массы» к аккумуляторной батарее.
Испаритель
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Разрядите и повторно зарядите систему кондиционирования воздуха.
Отверните гайку крепления патрубка линии высокого давления,
соединяющую бачок хладагента с испарителем и гайку крепления
патрубка линии низкого давления, соединяющую испаритель с
компрессором.
Снимите перчаточный ящик.
Снимите испаритель в следующем порядке:

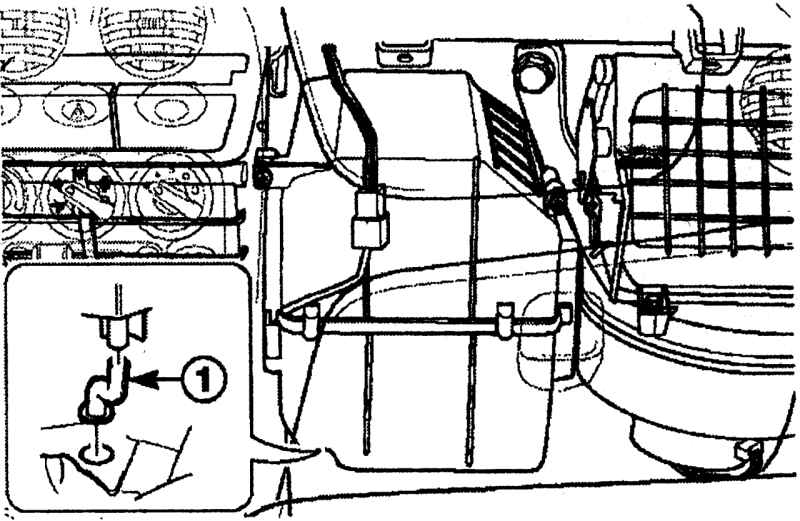

- снимите сливной шланг 1 (рис.
8.45);

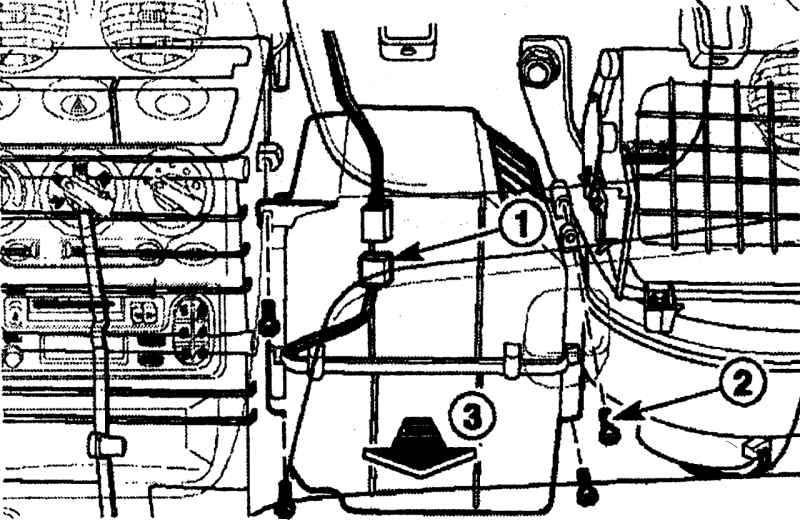

- отсоедините разъем терморезистора 1 (рис.
8.46);
- отверните винты 2;
- медленно сдвиньте испаритель назад 3.
Установка
Установите испаритель и закрепите винтами.
Подсоедините разъем терморезистора.
Установите сливной шланг
Установите перчаточный ящик.
Затяните гайку крепления патрубка линии высокого давления,
соединяющую бачок хладагента с испарителем и гайку крепления
патрубка линии низкого давления, соединяющую испаритель с
компрессором моментом 14 Н·м.
Разрядите и повторно зарядите систему.
Подсоедините провод «массы» к аккумуляторной батарее.
Радиатор испарителя
Снятие
Снимите испаритель.
Снимите радиатор испарителя и расширительный клапан в следующем
порядке:

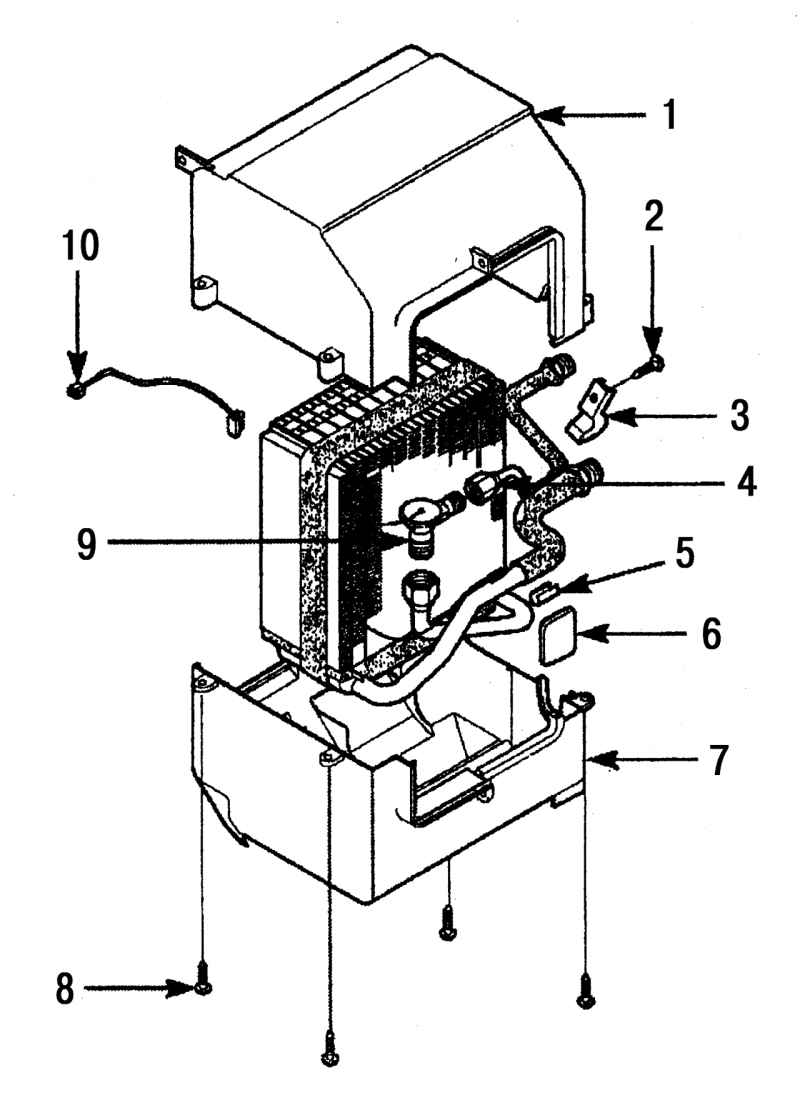

- выверните винт 2 (рис.
8.47);
- снимите зажим 3;
- выверните винты 8, крепящие кожух испарителя;
- снимите верхнюю часть кожуха испарителя 1;
- снимите нижнюю часть кожуха испарителя 7;
- снимите терморезистор 10;
- отверните патрубок 4 и снимите линию высокого давления;
- снимите пластину 6;
- снимите уплотнитель 5 пластины;
отверните патрубок 9 и снимите
расширительный клапан.
Установка
Установите расширительный клапан и затяните патрубок линии высокого
давления моментом 17 Н·м.
Установите уплотнитель пластины испарителя.
Установите пластину.
Установите патрубок линии высокого давления и затяните патрубок
моментом 22 Н·м.
Установите терморезистор.
Вверните винты, крепящие кожух испарителя.
Установите зажим и закрепите винтом.
Установите испаритель.
