Дэу Матиз. Снятие и установка узлов системы отопления и вентиляции
Панель управления и тросы
Снятие

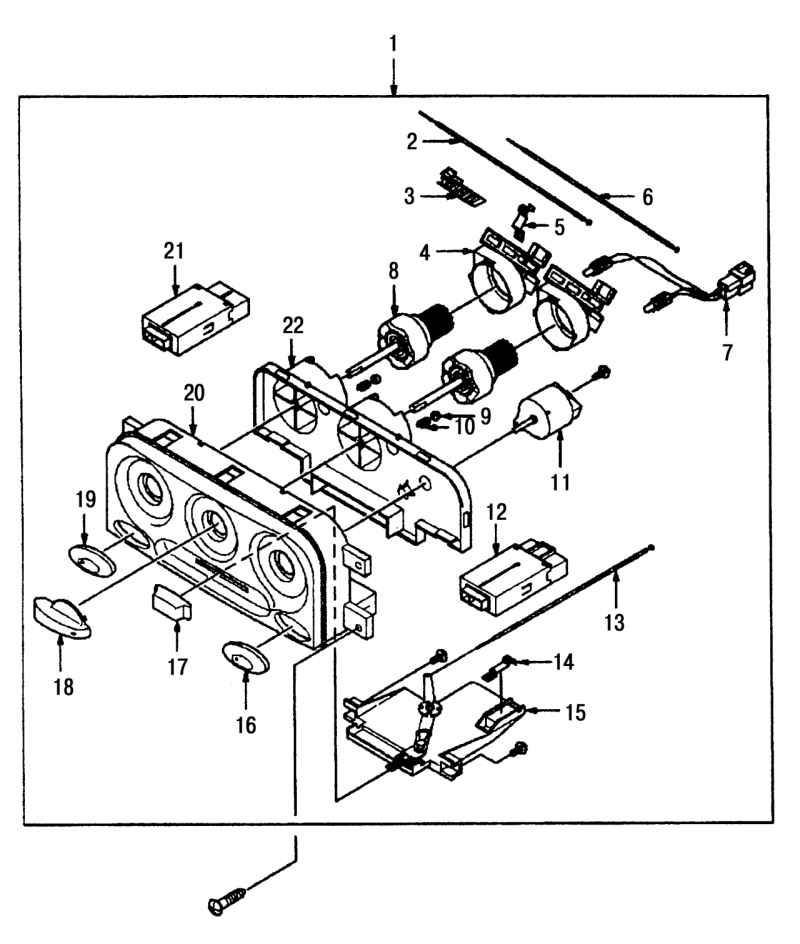

Расположение элементов панели управления отоплением и вентиляцией
показано на рис.
8.1.
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите молдинг панели приборов.
Снимите панель
управления отоплением
и вентиляцией в сборе в следующем порядке:

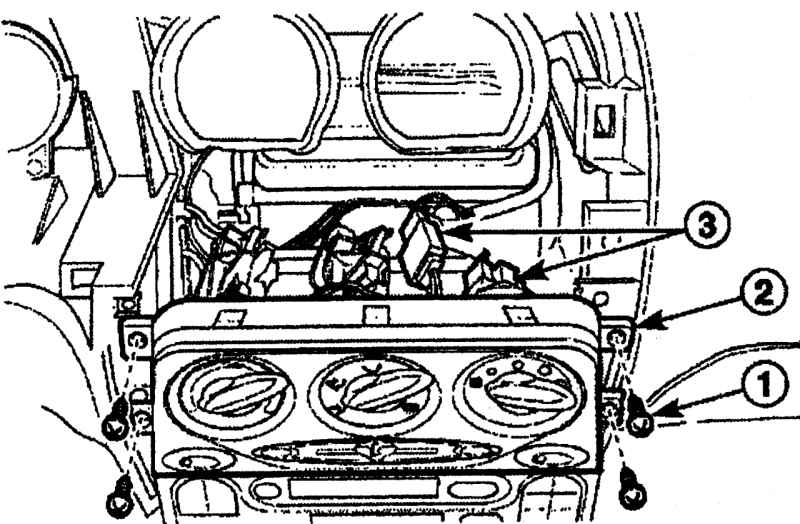

- выверните винты 1 (рис.
8.2) крепления панели управления отоплением и вентиляцией;
- отделите панель
управления от
панели управления 2;
- отсоедините электрические разъемы 3;

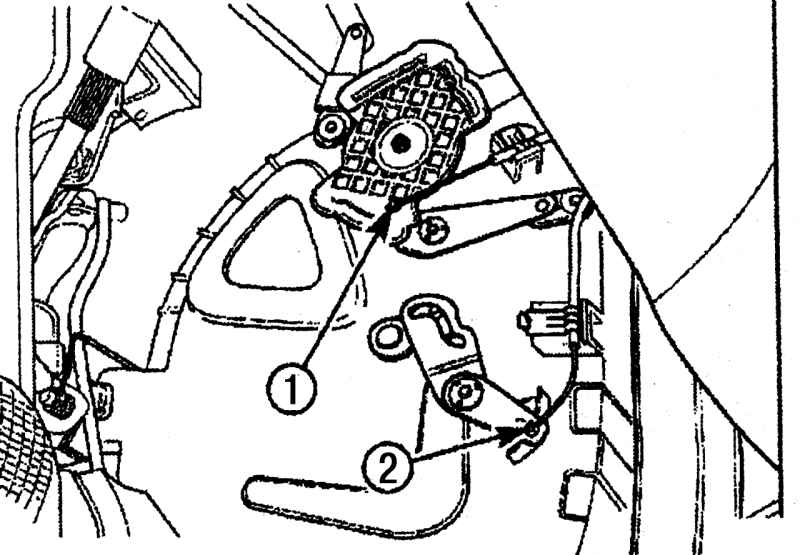

- отсоедините трос 1 (рис.
8.3) переключения режимами от модуля отопителя;
- отсоедините трос регулировки температуры 2 от модуля отопителя;
- снимите перчаточный ящик с панели управления.

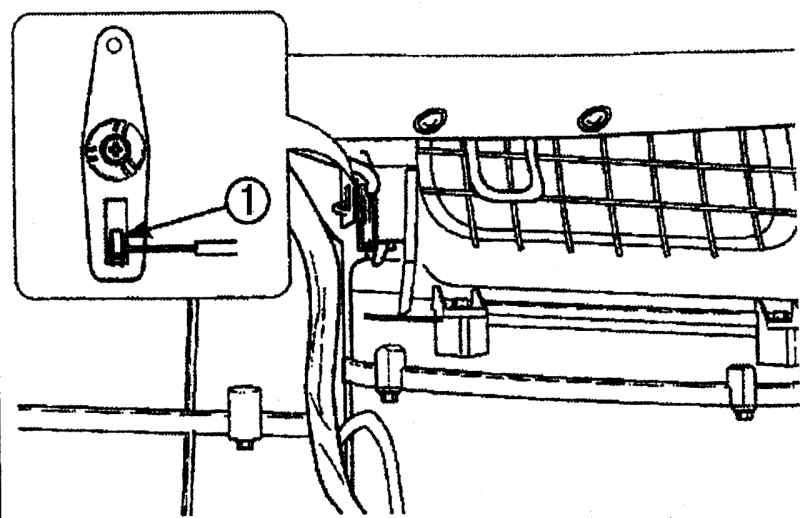

- отсоедините трос 1 (рис.
8.4) заслонки рециркуляции/ впуска свежего воздуха от
вентилятора.
Отсоедините тросы с панели управления отоплением и вентиляцией в
следующем порядке:

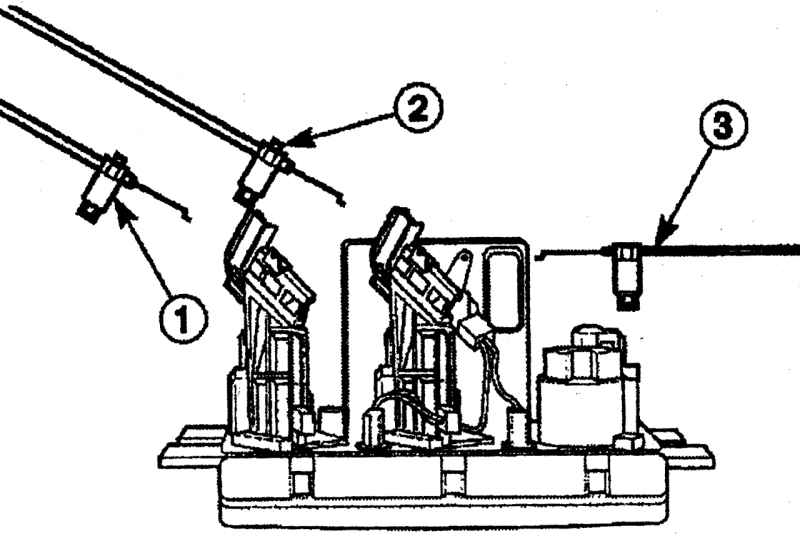

- отсоедините трос 1 (рис.
8.5) регулировки температуры;
- отсоедините трос 2 переключения режимов;
- отсоедините трос 3 заслонки рециркуляции/впуска свежего воздуха;
Установка
Подсоедините тросы переключения к панели управления отоплением и
вентиляцией.
Подсоедините трос заслонки рециркуляции/впуска свежего воздуха к
вентилятору.
Установите перчаточный ящик в панель
управления.
Подсоедините трос регулировки температуры и трос переключения
режимов к модулю отопителя.
Подсоедините электрические разъемы.
Установите панель
управления отоплением
и вентиляцией и закрепите винтами.
Установите молдинг панели приборов.
Подсоедините провод «массы» к аккумуляторной батарее.
Двигатель вентилятора и его
резистор
Снятие

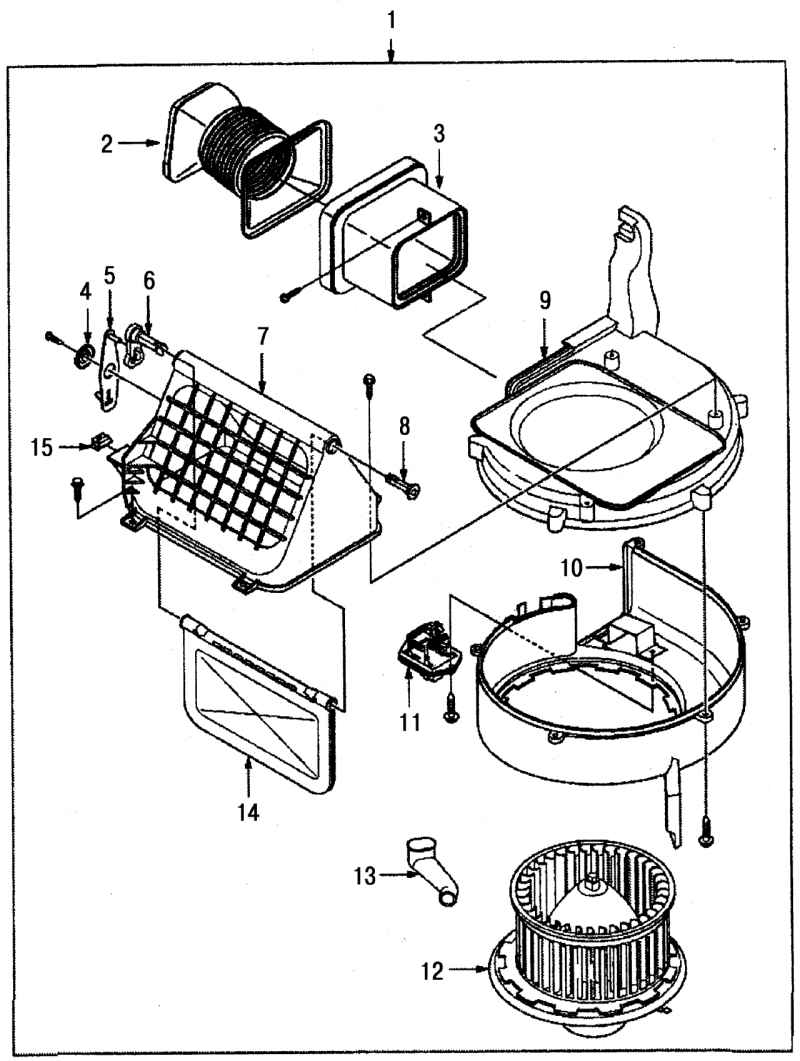

Детали вентилятора отопителя показаны на рисунке 8.6.

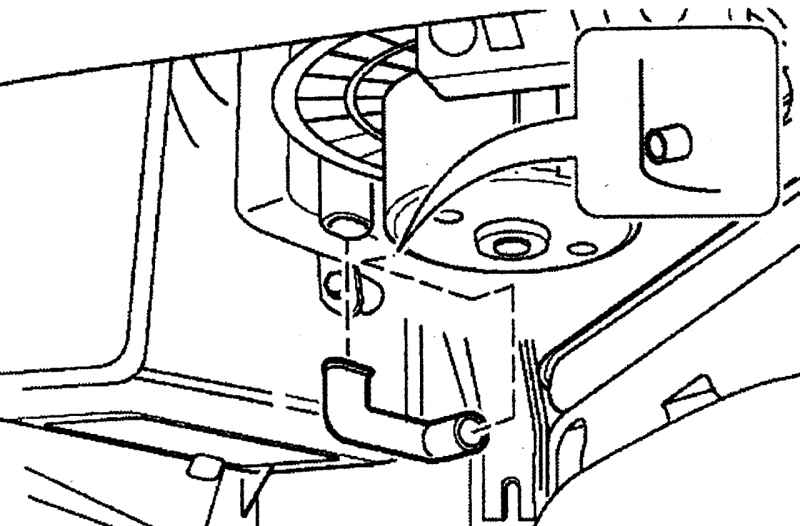

Снимите охлаждающий шланг двигателя вентилятора (рис.
8.7).
Снимите двигатель вентилятора в следующем порядке:

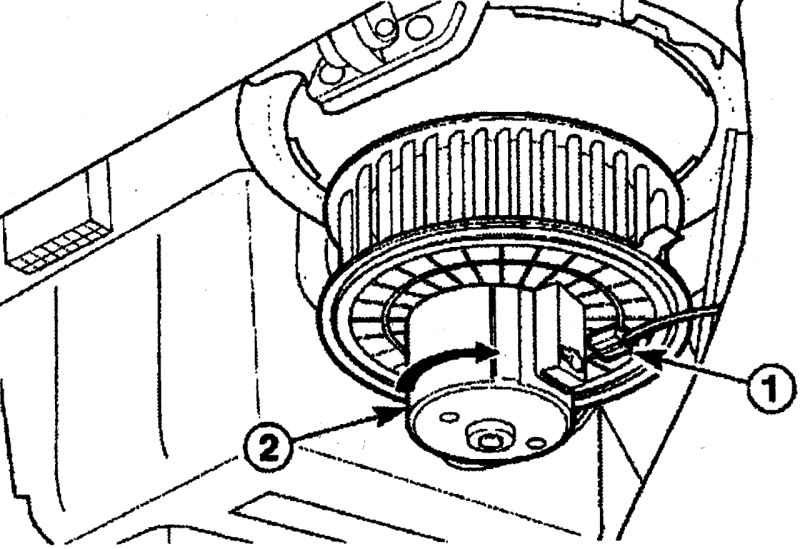

- отсоедините электрический разъем 1 (рис.
8.8) от двигателя вентилятора;
- поверните двигатель против часовой стрелки и снимите его.

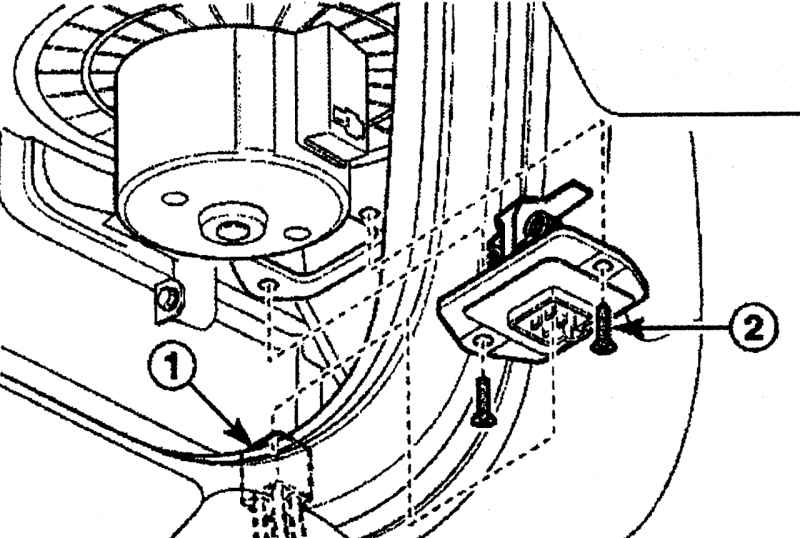

Отсоедините электрический разъем 1 (рис.
8.9) резистора вентилятора.
Отверните винты 2 и снимите резистор вентилятора.
Установка
Установите двигатель вентилятора, вращая его по часовой стрелке.
Подсоедините к двигателю электрический разъем.
Установите охлаждающий шланг двигателя.
Установите резистор вентилятора и закрепите винтами.
Подсоедините к резистору вентилятора электрический разъем.
Переключатель вентилятора
Снятие
Снимите панель
управления отоплением
и вентиляцией.
Снимите переключатель режимов работы вентилятора в следующем
порядке:

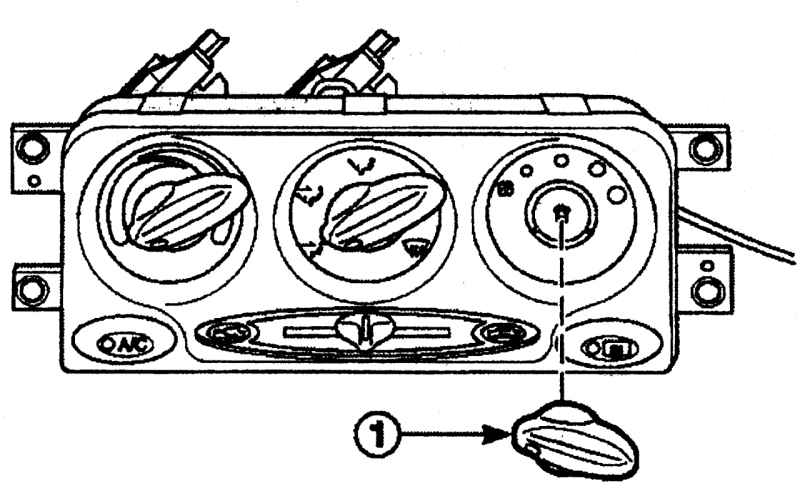

-снимите поворотную ручку 1 (рис.
8.10) переключателя режимов работы вентилятора;

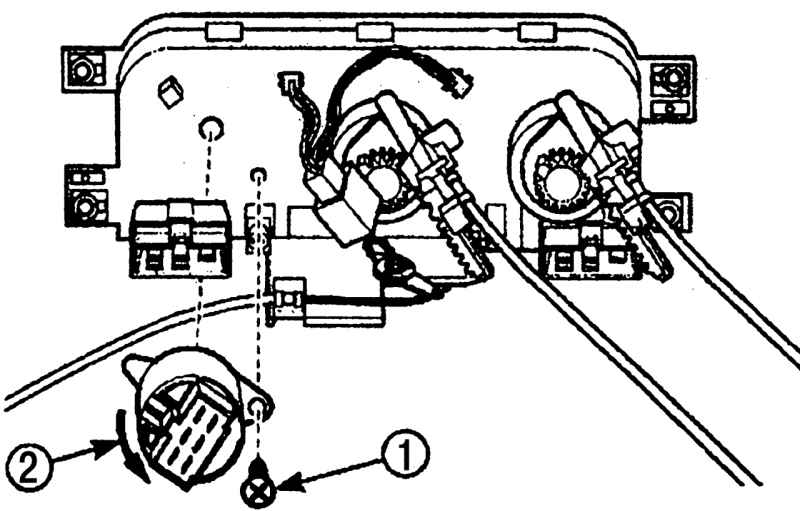

-выверните винт 1 (рис.
8.11) крепления переключателя режимов работы вентилятора;
-поверните переключатель 2 режимов работы вентилятора против часовой
стрелки и снимите его с панели управления отоплением и вентиляцией.
Установка
Установите переключатель режимов работы вентилятора и закрепите
винтом.
Установите поворотную ручку.
Установите панель
управления отоплением
и вентиляцией.
Шланги системы отопления
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Слейте охлаждающую жидкость.
Снимите входной шланг отопителя в следующем порядке:
- снимите корпус воздушного фильтра;
- поднимите автомобиль и закрепите на подставках;

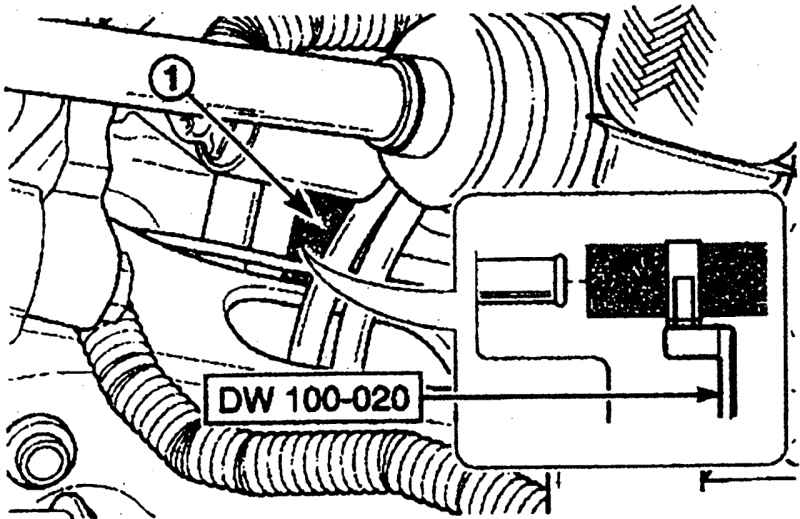

- используя инструмент DW 100—020, отсоедините шланг 1 (рис.
8.12) от модуля отопителя;
- опустите автомобиль;

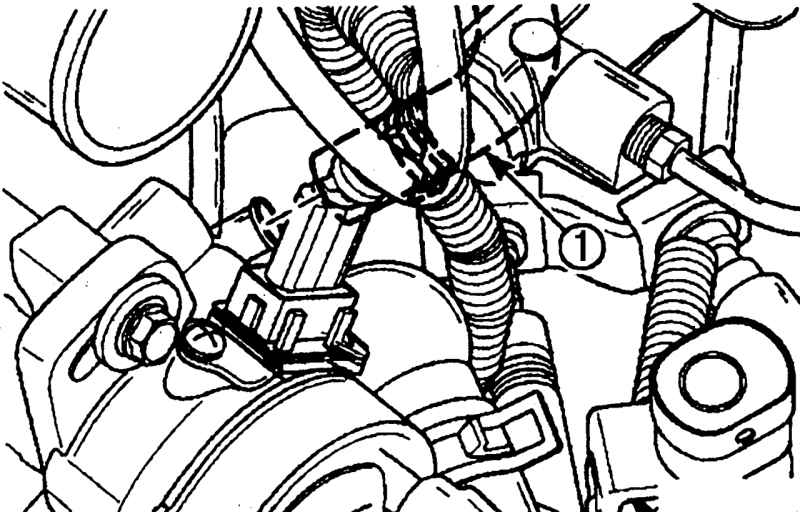

- отсоедините шланг 1 (рис.
8.13) от термостата.
Снимите выходной шланг отопителя в следующем порядке:
- поднимите автомобиль и закрепите на подставках;

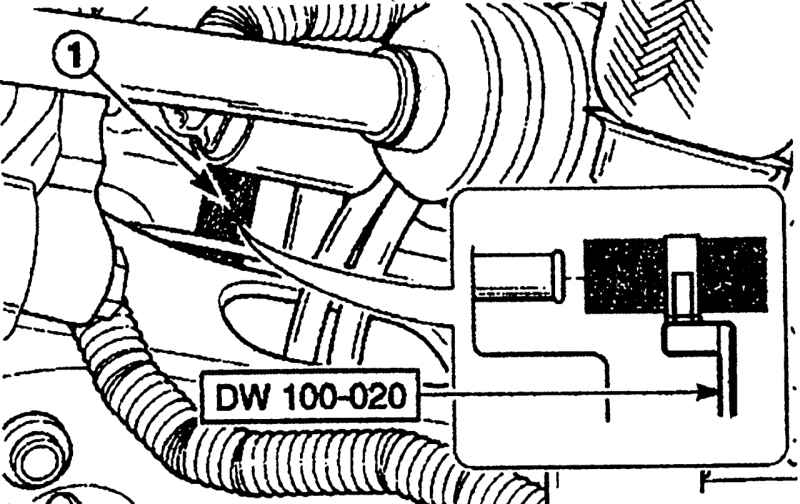

- используя инструмент DW 100—020, отсоедините выходной шланг 1 (рис.
8.14) от модуля отопителя;
- отсоедините положительный провод аккумуляторной батареи от
стартера;

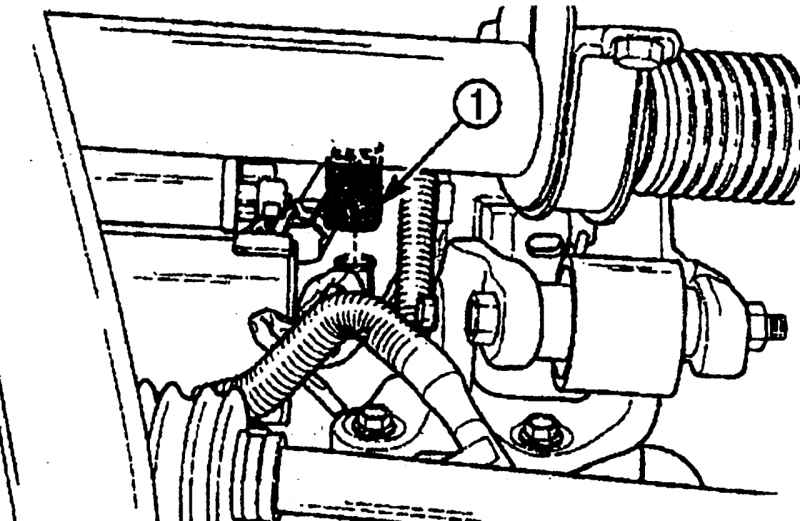

- отсоедините выходной шланг 1 (рис.
8.15) отопителя от двигателя.
- опустите автомобиль;
Установка
Установите выходной шланг отопителя в следующем порядке:
- поднимите автомобиль и закрепите на подставках;
- подсоедините шланг обогревателя к двигателю;
- подсоедините положительный провод аккумуляторной батареи к
стартеру;
- используя инструмент DW100—020, подсоедините выходной шланг к
модулю отопителя;
- опустите автомобиль.
Установите входной шланг отопителя в следующем порядке:
- подсоедините шланг к термостату;
- поднимите автомобиль и закрепите на подставках;
- используя инструмент DW 100—020, подсоедините входной шланг к
модулю отопителя;
- опустите автомобиль;
- установите корпус воздушного фильтра.
Залейте охлаждающую жидкость.
Подсоедините провод «массы» к аккумуляторной батарее.
Модуль отопителя
Снятие
Отсоедините шланги отопителя от модуля отопителя.
Снимите панель
управления и
поперечную балку.

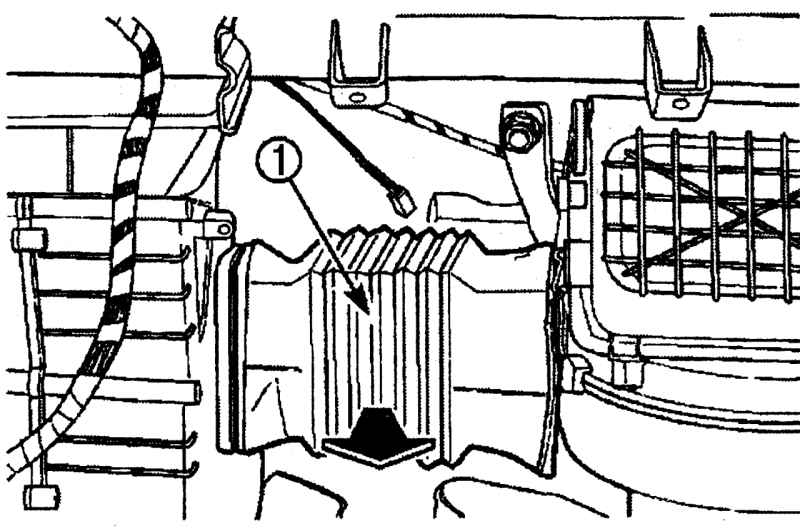

Снимите воздуховод 1 (рис.
8.16), соединяющий модуль отопителя и модуль вентилятора на
автомобиле без кондиционера воздуха.
На автомобиле, оборудованном кондиционером, отверните винты и
снимите испаритель (рис.
8.17).
Снимите модуль отопителя в следующем порядке:

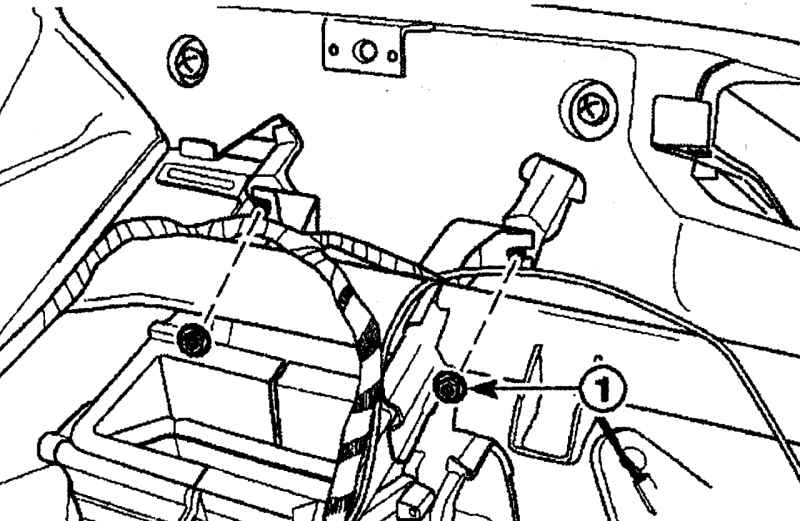

-отверните верхние гайки 1 (рис.
8.18);

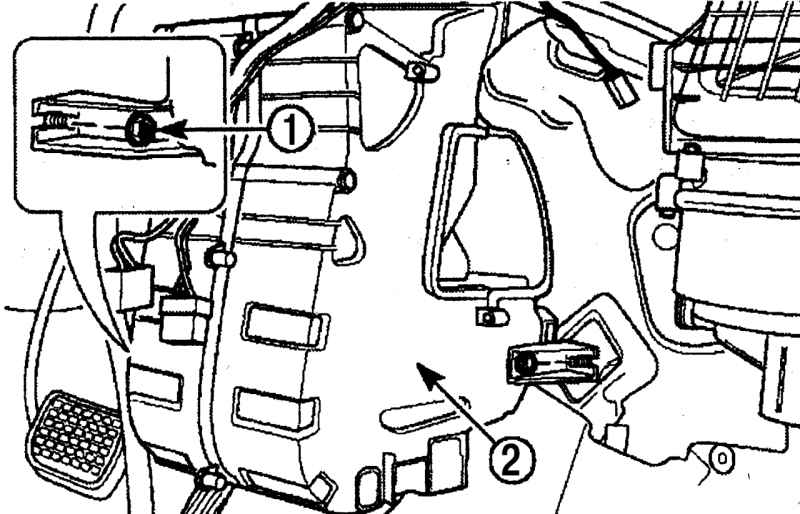

-отверните нижние гайки 1 (рис.
8.19);
-снимите модуль отопителя 2.
Установка
Установите модуль отопителя и закрепите гайками, затянув их моментом
3—5 Н·м.
На автомобиле, оборудованном кондиционером, установите испаритель.
Установите воздуховод, соединяющий модуль отопителя и модуль
вентилятора на автомобиле без кондиционера воздуха и закрепите его
винтами.
Установите панель
управления и
поперечную балку.
Подсоедините шланги отопителя к модулю отопителя.
Модуль вентилятора
Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите перчаточный ящик с панели управления.
Снимите воздуховод 1 (см. рис.
8.16), соединяющий модуль отопителя и модуль вентилятора на
автомобиле без кондиционера воздуха.
На автомобиле, оборудованном кондиционером, отверните винты и
снимите испаритель (см. рис.
8.17).
Отсоедините электрический разъем 1 (см. рис.
8.9) резистора вентилятора.
Отверните винты 2 и снимите резистор вентилятора.
Отсоедините электрический разъем от двигателя вентилятора.
Снимите модуль вентилятора в следующем порядке:

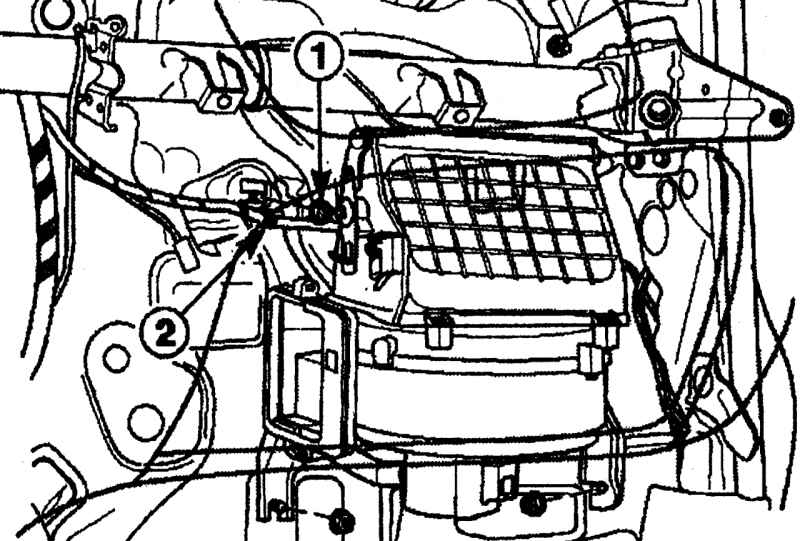

-отверните гайки 1 (рис.
8.20);
-отсоедините электропроводку 2 от модуля и снимите его.
Установка
Установите модуль вентилятора и закрепите гайками, затянув их
моментом 3—5 Н·м.
Подсоедините электропроводку.
Подсоедините электрический разъем к двигателю вентилятора.
Установите резистор вентилятора.
На автомобиле, оборудованном кондиционером, установите испаритель.
Установите воздуховод отопителя.
Установите перчаточный ящик на панель
управления.
Подсоедините провод «массы» к аккумуляторной батарее.
Воздуховоды и патрубки
Снятие

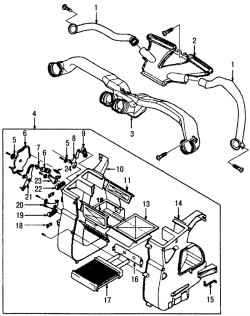

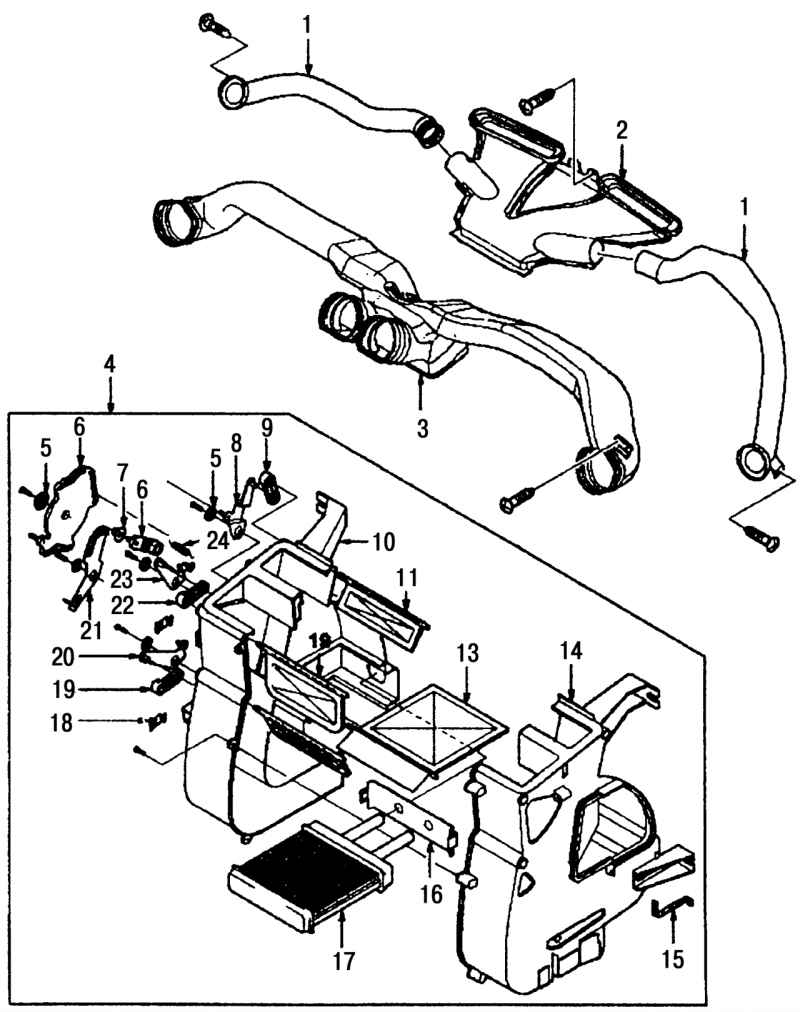

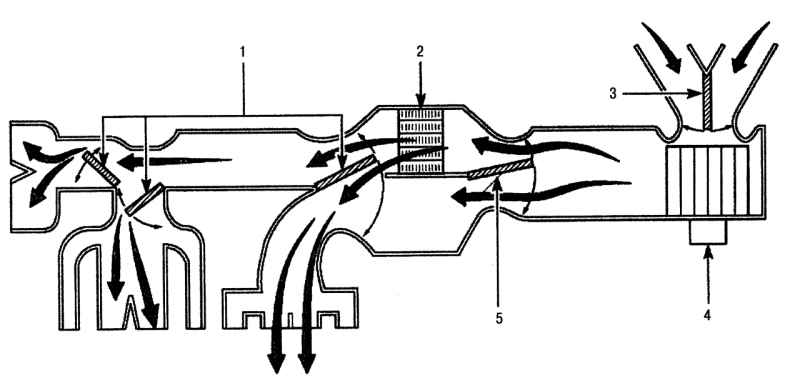

Воздуховоды и патрубки, и модуль отопителя в сборе показаны на
Снимите панель
управления.

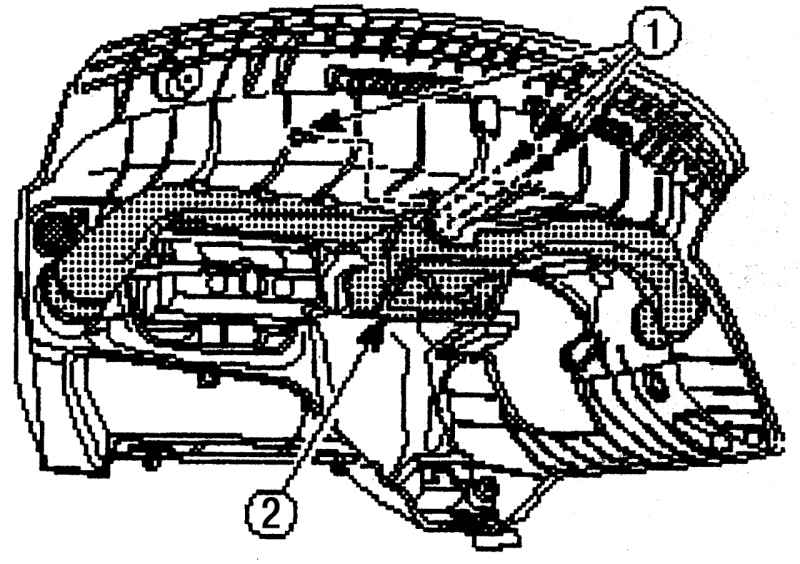

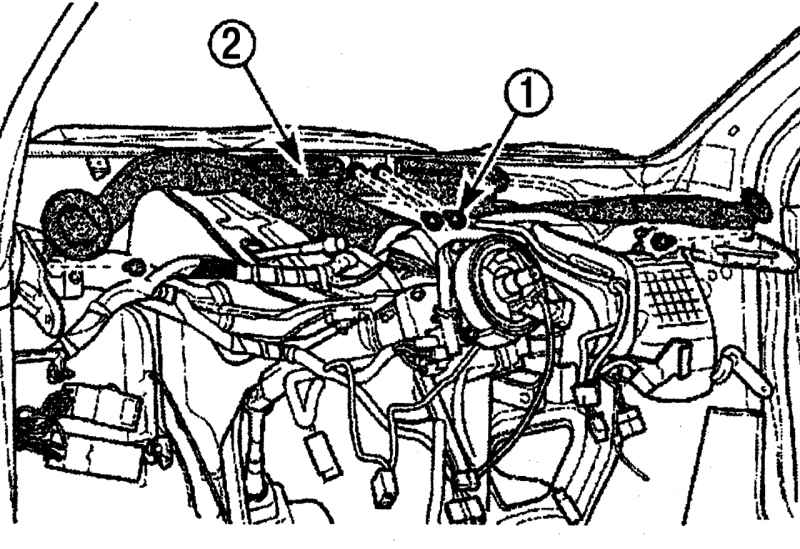

Отверните винты 1 (рис.
8.23) крепления воздуховодов.
Снимите воздуховоды и патрубки 2 антиобледенителя.
Снимите крепежные винты 1 (рис.
8.24) крепления вентиляционных воздуховодов.
Снимите вентиляционные воздуховоды 2.
Установка
Установите вентиляционные воздуховоды и закрепите их винтами.
Установите воздуховоды с патрубками и закрепите их винтами.
Установите панель
управления.
Радиатор отопителя
Снятие
Снимите модуль отопителя.
Снимите радиатор отопителя в следующем порядке:

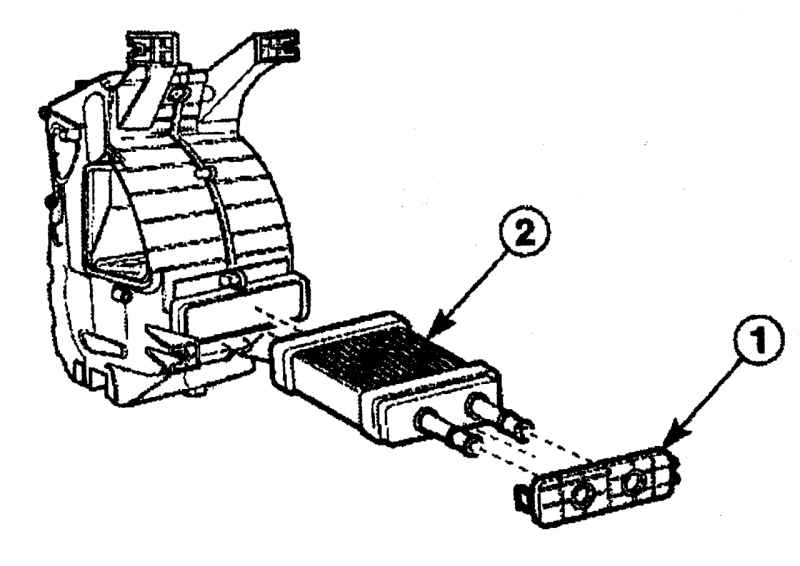

-снимите кожух 1 (рис.
8.25) радиатора отопителя;
-снимите радиатор отопителя 2.
Установка
Установите радиатор отопителя на модуль отопителя.
Установите кожух радиатора отопителя.
Установите модуль отопителя.
