Дэу Матиз. Суппорт переднего тормоза (ремонт)





Предупреждения
При работе тормозных колодок образуется тормозная пыль, содержащая асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль. Для очистки тормозных механизмов используйте только специальный очиститель тормозов.
Обязательно заменяйте суппорты в паре, даже если вышел из строя только один суппорт.



Примечание
При наличии утечки тормозной жидкости из суппорта, замените его на новый, а не ремонтируйте.


Разборка

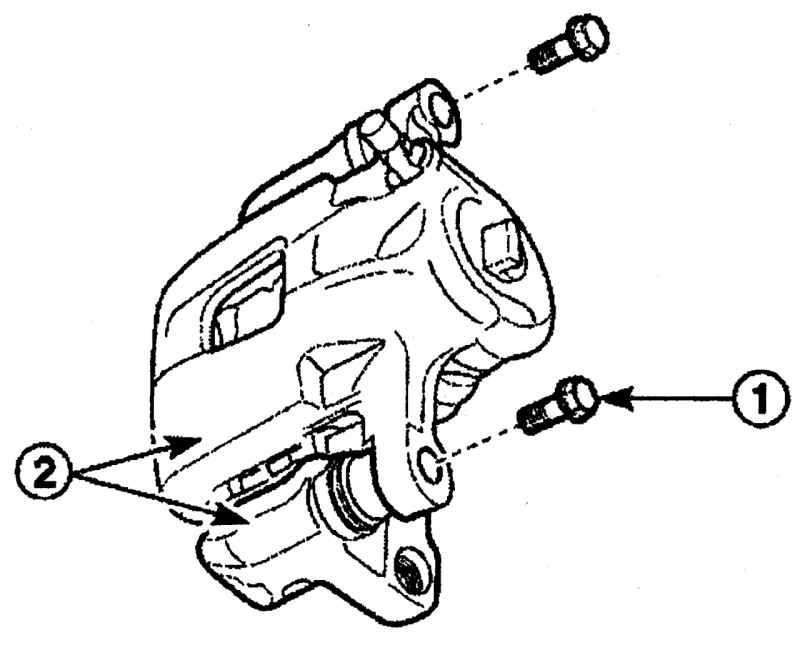

Рис. 7.53. Расположение болтов (1) крепления суппорта к держателю (2)






Выверните болты 1 (рис. 7.53) крепления суппорта к держателю 2, при этом вторым ключом удерживайте направляющие пальцы от проворачивания. Снимите суппорт с держателя с цилиндром.


Рис. 7.54. Снятие с держателя суппорта тормозных колодок (1), прижимной пружины (2) и направляющего пальца и защитного чехла (3)






Снимите тормозные колодки 1 (рис. 7.54) с держателя суппорта.
Снимите прижимную пружину 2.
Снимите направляющий палец и защитный чехол 3.

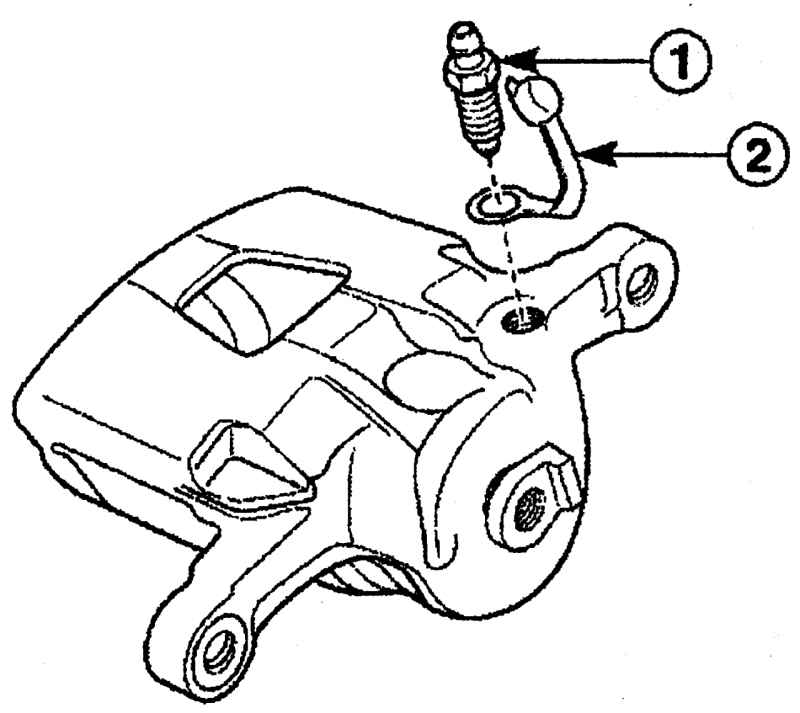

Рис. 7.55. Расположение штуцера прокачки (1) и пылезащитного колпачка (2) на суппорте переднего тормоза






Снимите пылезащитный колпачок и выверните штуцер прокачки (рис. 7.55)

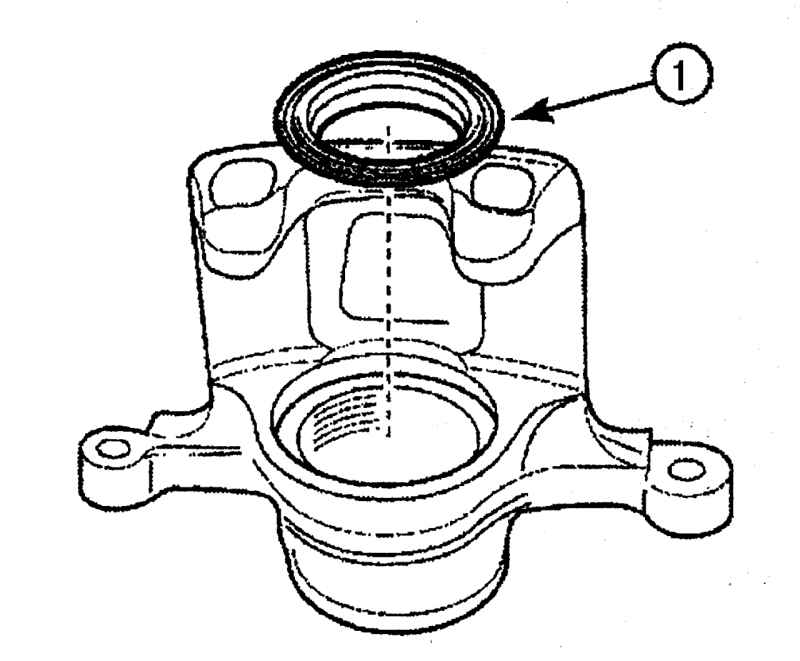

Рис. 7.56. Снятие защитного чехла поршня (1)






Снимите защитный чехол поршня 1 (рис. 7.56).
Очистите от пыли и грязи суппорт. Не вдыхайте поднявшуюся пыль.

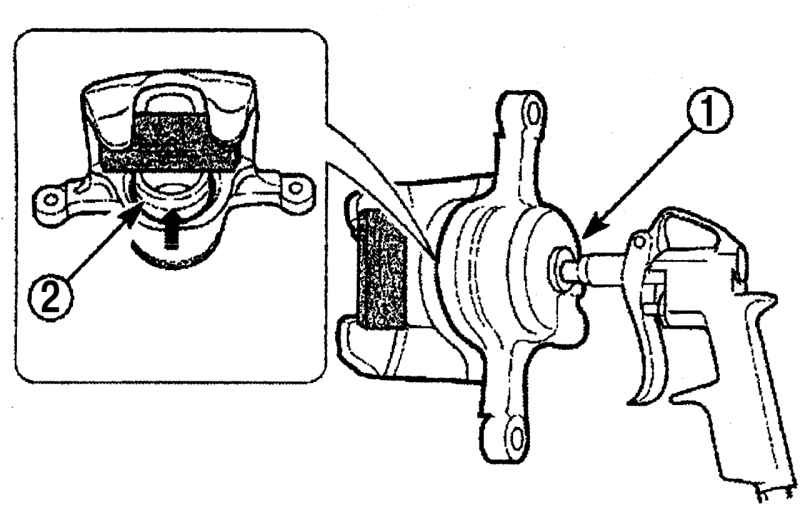

Рис. 7.57. Подача сжатого воздуха (1) для выдавливания поршня (2) из цилиндра держателя суппорта






Закрепите суппорт в тисках. Извлеките поршень из суппорта, для чего подавайте воздух под низким давлением в тормозной цилиндр через отверстие для подсоединения тормозного шланга 1 (рис. 7.57), установив вместо тормозных колодок деревянный брусок. Снимите деревянный брусок и осторожно извлеките поршень.

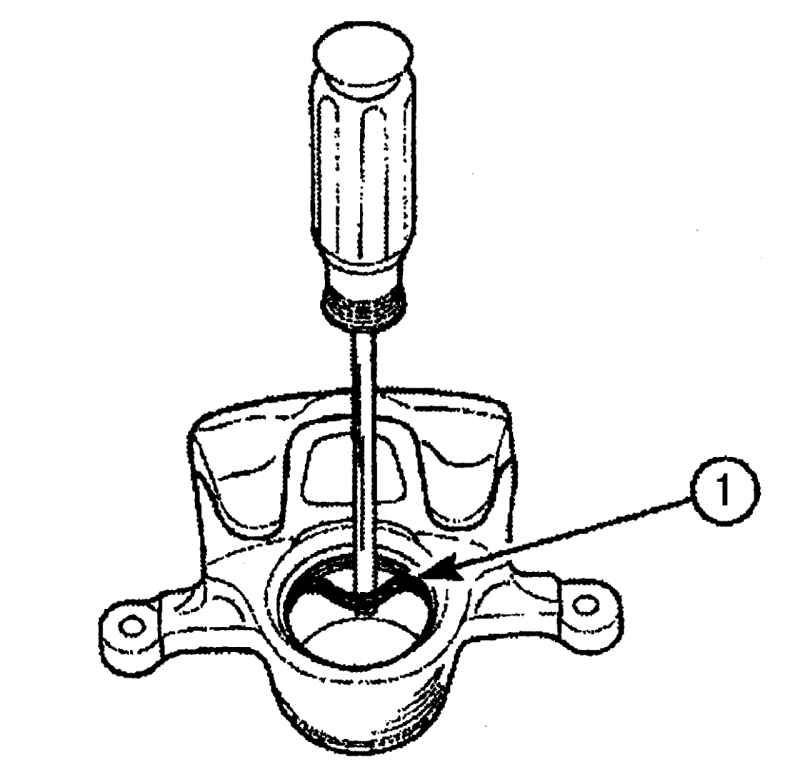

Рис. 7.58. Использование отвертки для извлечения сальника (1) из канавки цилиндра суппорта






Аккуратно, чтобы не повредить стенки цилиндра, выньте сальник 1 из канавки цилиндра суппорта лезвием плоской отвертки как рычагом (рис. 7.58).
Сборка
Проверьте состояние всех деталей суппорта и замените изношенные или поврежденные детали. Особое внимание обратите на цилиндр и поршень. При наличии царапин, рисок, износа или точечной коррозии замените поршень и цилиндр. Независимо от состояния замените все резиновые детали.
Промойте все детали в метиловом спирте или чистой тормозной жидкости и протрите их. Продуйте трубки и отверстия сжатым воздухом.
Нанесите тонкий слой тормозной жидкости на сальник и поршень.
Установите сальник поршня.
С помощью специального приспособления или ручкой молотка вдавите поршень в цилиндр суппорта.
Вверните штуцер прокачки и затяните его моментом 6 Н·м.
Установите направляющий палец и защитный чехол.
Установите пружину.
Установите тормозные колодки.
Вверните болты, соединяющие держатель суппорта с цилиндром с суппортом.
Затяните болты моментом 26 Н·м.
После продуйте воздухом цилиндр и заполните его свежей тормозной жидкостью.
