Дэу Матиз. Замена задних тормозных колодок
Снятие
 |

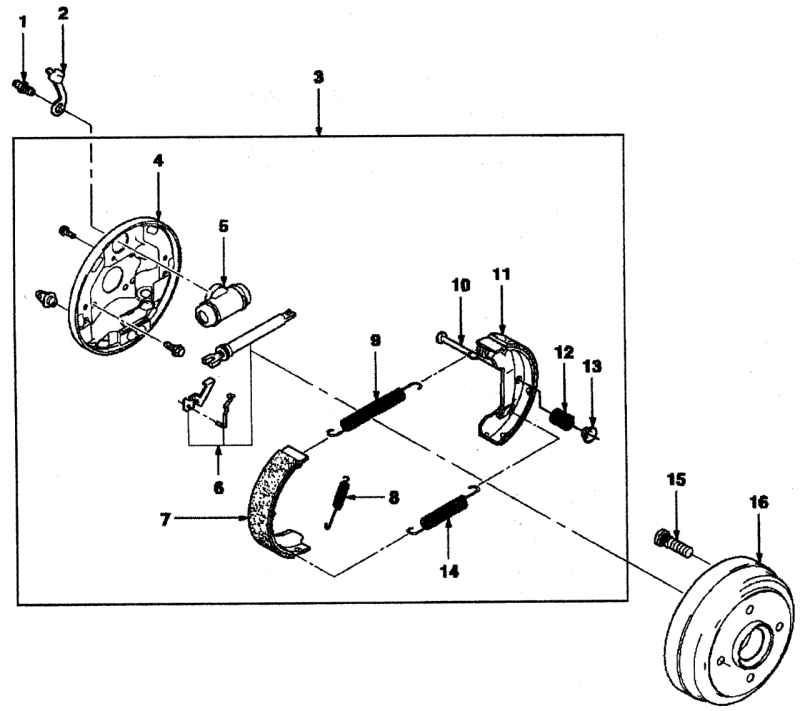

Рис. 7.49. Задний
барабанный тормозной механизм: 1 — штуцер; 2 —
пылезащитный колпачок; 3 — задний барабанный
механизм в сборе; 4 — защитный кожух заднего
тормоза; 5 — колесный тормозной цилиндр; 6 —
регулировочная планка в сборе; 7 — передняя
тормозная колодка; 8 — средняя стяжная пружина; 9 —
верхняя стяжная пружина; 10 — палец удерживающей
пружины тормозной колодки; 11 — задняя тормозная
колодка; 12 — удерживающая пружина тормозной
колодки; 13 — колпачок удерживающей пружины колодки;
14 — нижняя стяжная пружина; 15 — болт ступицы; 16 —
тормозной барабан
|
Снимите тормозной барабан.
Снимите стяжную пружину в следующем порядке:
 |

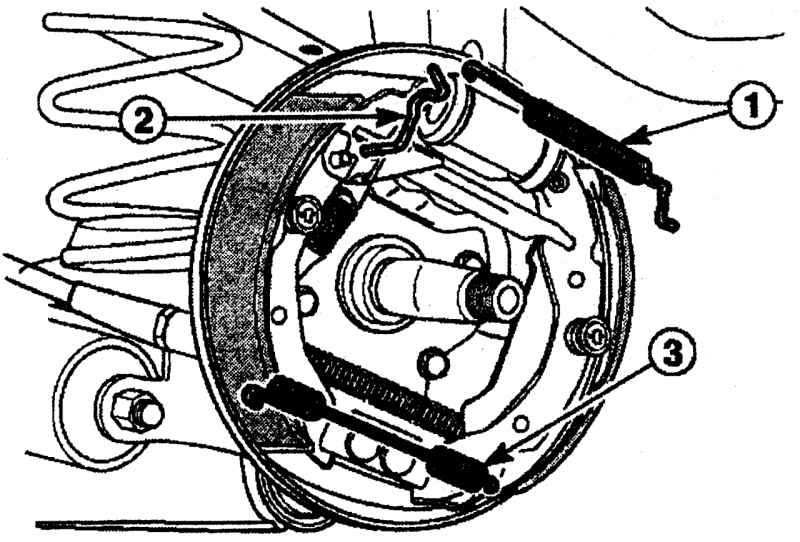

Рис. 7.46.
Расположение верхней стяжной пружины (1), кронштейна
(2) верхней стяжной пружины и нижней стяжной пружины
(3)
|
-снимите верхнюю стяжную пружину 1 (рис.
7.46);
-снимите кронштейн 2 верхней стяжной пружины;
-снимите нижнюю стяжную пружину 3;
 |

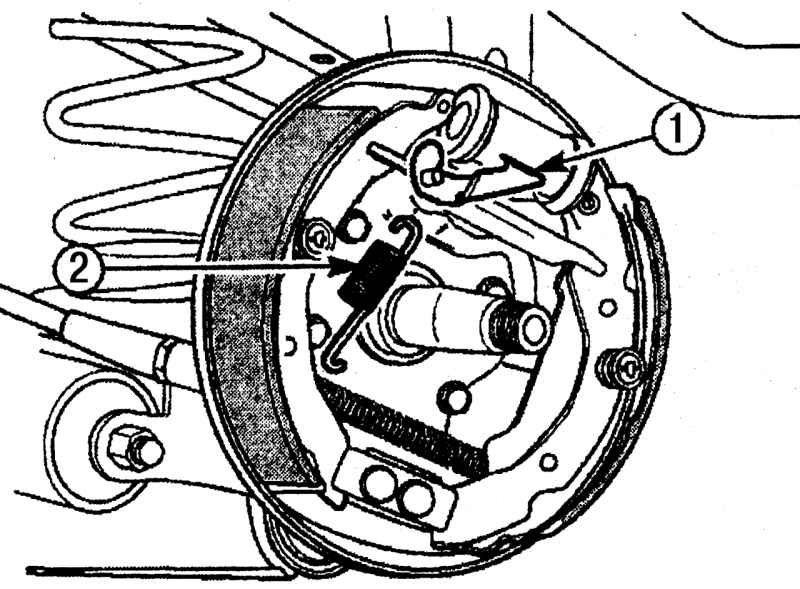

Рис. 7.47.
Расположение регулировочного рычага (1) и средней
стяжной пружины (2)
|
-снимите регулировочный рычаг 1 (рис.
7.47);
-снимите среднюю стяжную пружину 2.
Снимите тормозные колодки в следующем порядке:
 |

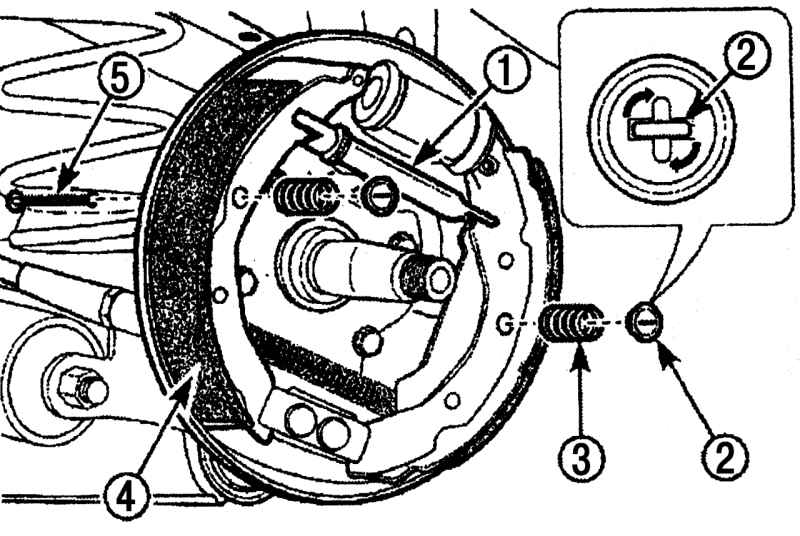

Рис. 7.48. Снятие
задних тормозных колодок: 1 — регулировочная планка;
2 — колпачок; 3 — удерживающая пружина тормозной
колодки; 4 — палец удерживающей пружины
|
-снимите регулировочную планку 1 (рис.
7.48);
-пассатижами поверните палец удерживающей пружины тормозной колодки
на 90°;
-снимите колпачок 2 удерживающей пружины тормозной колодки;
-снимите удерживающую пружину 3;
-снимите палец 4 удерживающей пружины;
 |

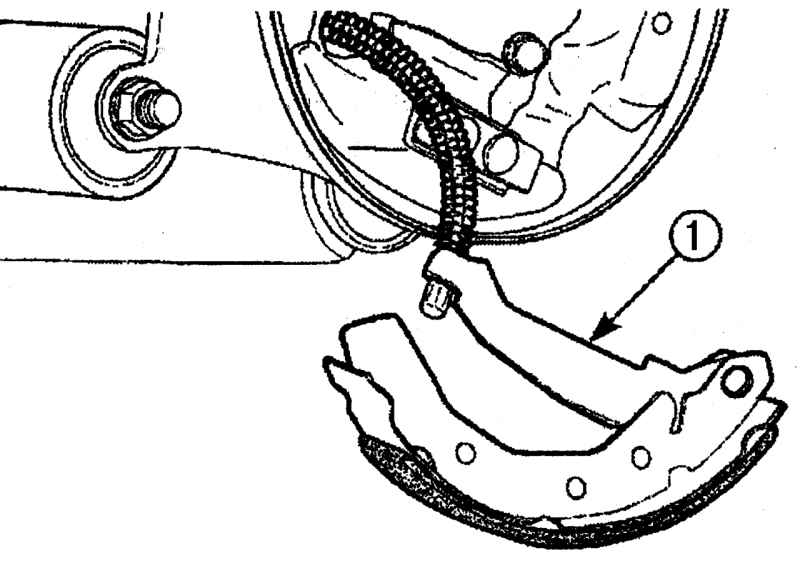

Рис. 7.50.
Отсоединение троса стояночного тормоза от рычага (1)
задней тормозной колодки
|
- отсоедините трос
стояночного тормоза от
рычага 1 (рис.
7.50) задней тормозной колодки и снимите заднюю колодку.
Установка
Установку тормозных колодок проводите в последовательности, обратной
снятию.
Очистите регулировочную планку и нанесите на нее смазку.
Подсоедините трос
стояночного тормоза к
рычагу задней тормозной колодки.
Установите тормозные колодки.
Установите среднюю стяжную пружину и регулировочный рычаг.
Установите нижнюю стяжную пружину.
Установите кронштейн верхней стяжной пружины.
Установите верхнюю стяжную пружину.
Установите тормозной барабан.
