Дэу Матиз. Дисковый передний тормозной механизм
7.1.6. Дисковый передний тормозной механизм
Суппорт тормозного механизма крепится на поворотном кулаке двумя
болтами. Давление жидкости, создаваемое нажатием педали тормоза,
преобразуется в тормозную силу. Эта сила действует в равной степени
на поршень и суппорт. В результате поршень выдвигается наружу, а
суппорт перемещается внутрь, зажимая тормозной диск. При сжимании
создается сила трения между фрикционными накладками тормозных
колодок и тормозным диском, которая способствует остановке
автомобиля.
При нажатии на педаль
тормоза тормозная
жидкость давит на поршень, перемещая его влево. Сальник поршня при
действии значительного давления на поршень перемещается вместе с
цилиндром.

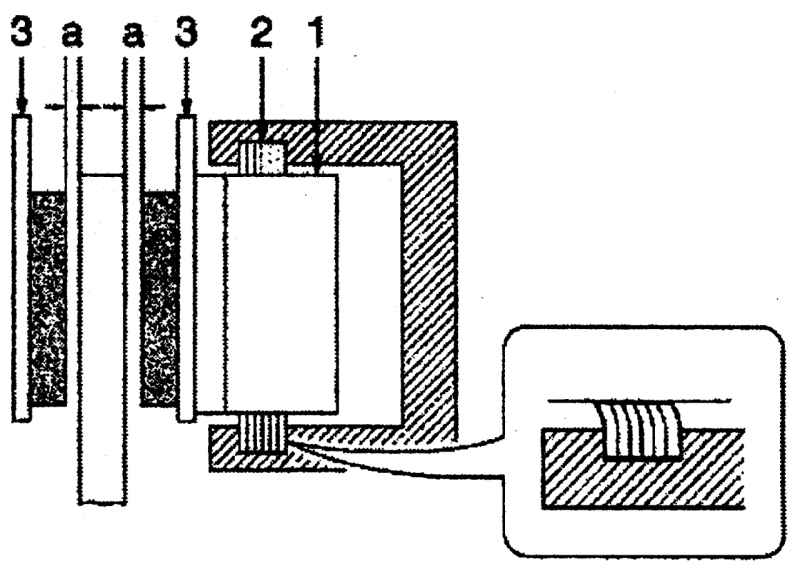

Однако, поскольку часть сальника поршня зафиксирована в канавке,
форма которой соответствует форме уплотнителя, верхняя часть
сальника деформируется по направлению движения поршня (рис.
7.3).
При отпускании педали тормоза, давление тормозной жидкости
уменьшается и сила упругости, созданная деформацией сальника поршня,
возвращает поршень в исходное положение.
По мере изнашивания тормозных накладок и увеличения зазора между
тормозным диском и накладками поршень перемещается еще больше, тем
самым, сохраняя зазор прежним. Сальник в дальнейшем может изменяться
в форме, но так как внутренняя часть сальника закреплена в канавке
цилиндра, величина деформации остается прежней. Поршень перемещается
дальше для перекрытия расстояния зазора. Поскольку поршень
возвращается на одинаковое расстояние, и резиновый сальник
возвращает поршень в исходное положение, зазор между тормозным
диском и тормозными накладками поддерживается на требуемом уровне.
