Дэу Матиз. Рулевая колонка
В дополнение к функции управления рулевое колесо также элемент,
обеспечивающий безопасность водителя.
Предупреждение
Для обеспечения
надлежащей функции энергопоглощения используйте
только соответствующие винты, болты и гайки,
затягиваемые установленной величиной момента
затяжки.
|
Энергопоглощающая рулевая
колонка спроектирована
для уменьшения травмирования водителя при ударе тела водителя о
рулевое колесо.
Выключатель зажигания и замок блокировки расположены на колонке,
блокируя работу зажигания и рулевое управление и препятствуя краже
автомобиля.
Переключатели рулевой колонки включают сигналы поворота, дальний и
ближний свет фар, стеклоочистители и стеклоомыватели.
Примечание
Нанесите тонкий
слой литиевой смазки на все трущиеся поверхности при
разборке и сборке для обеспечения надлежащей работы.
|
Рулевую колонку можно легко разобрать и собрать.
|

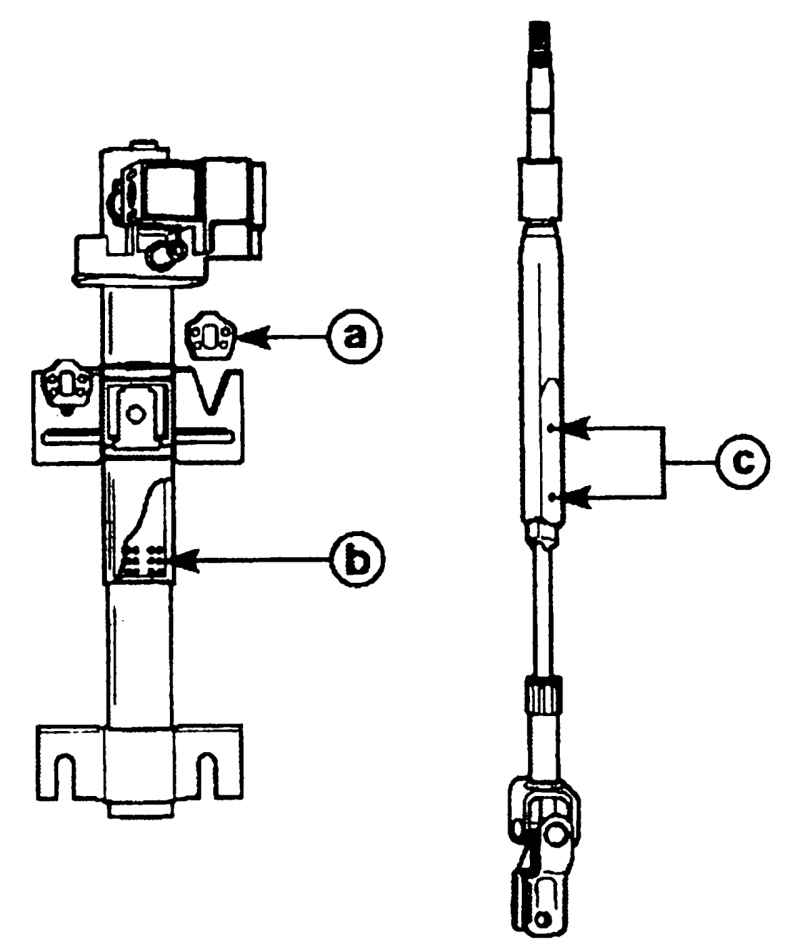

Рис. 6.49.
Травмобезопасный механизм рулевой колонки: а —
верхний кронштейн рулевой колонки; b — рулевая
колонка; с — вал рулевой колонки
|
Травмобезопасный механизм рулевой колонки показан на рис.
6.49.
|

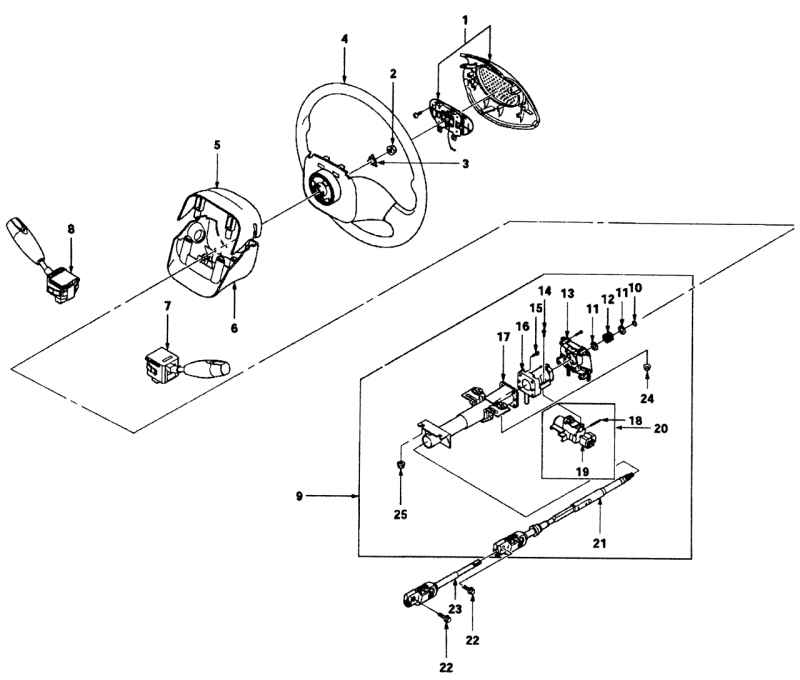

Рис. 6.50. Рулевое
колесо и рулевая колонка: 1 — кнопка выключателя
звукового сигнала; 2 — гайка крепления рулевого
колеса; 3 — блокирующая пластина; 4 — рулевое
колесо; 5 — верхний кожух рулевой колонки; 6 —
нижний кожух рулевой колонки; 7 — переключатель
сигнала поворота; 8 — переключатель
стеклоочистителя; 9 — рулевая колонка в сборе; 10 —
стопорное кольцо; 11 — шайба; 12 — пружина; 13 —
корпус переключателей; 14 — болт; 15 — опорный болт;
16 — корпус рулевой колонки; 17 — кожух рулевой
колонки; 18 — стопорный винт; 19 — выключатель
зажигания; 20 — корпус замка в сборе; 21 — вал
рулевой колонки; 22 — стяжной болт; 23 —
промежуточный вал; 24 — верхняя гайка крепления
рулевой колонки; 25 — нижний болт крепления рулевой
колонки
|
Рулевое колесо и рулевая
колонка показаны
на рис.
6.50.
Технические данные рулевого колеса приведены в табл. 6.8.
Таблица 6.8 Технические данные рулевого колеса
Наименование
|
Значение
|
С подушкой безопасности, диаметр, мм
|
380
|
Без подушки безопасности, диаметр, мм
|
370
|
Люфт (двигатель выключен), мм
|
0+20
|
Моменты затяжки рулевого колеса приведены в табл. 6.9.
Таблица 6.9 Моменты затяжки рулевого колеса, Н·м
Гайка крепления рулевого колеса
|
23-33
|
Верхняя гайка крепления рулевой колонки
|
15-20
|
Нижняя гайка крепления рулевой колонки
|
15-20
|
Верхний стяжной болт крепления промежуточного вала
|
21-29
|
Нижний стяжной болт крепления промежуточного вала
|
21-29
|
