Дэу Матиз. Ремонт элементов системы выпуска
Приемная выхлопная труба/ каталитический нейтрализатор
Снятие
Перед началом работ убедитесь, что все детали холодные.
Если автомобиль оборудован датчиком кислорода, снимите центральную
консоль пола.

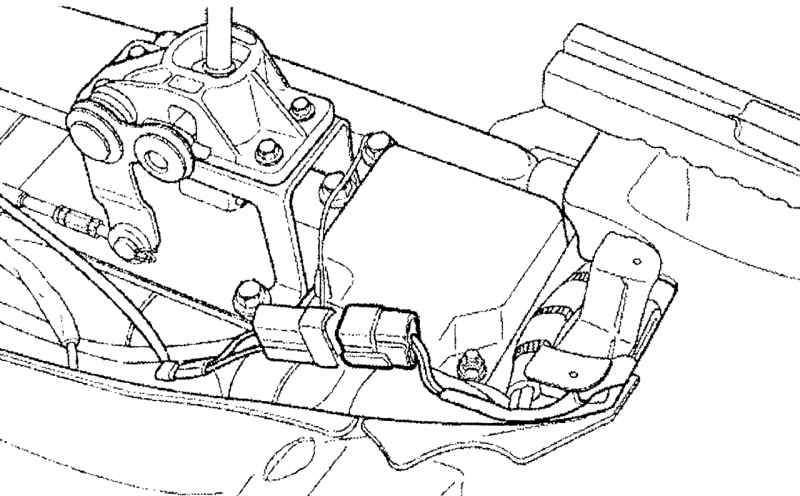

Отсоедините электрический разъем датчика кислорода (рис.
3.209).

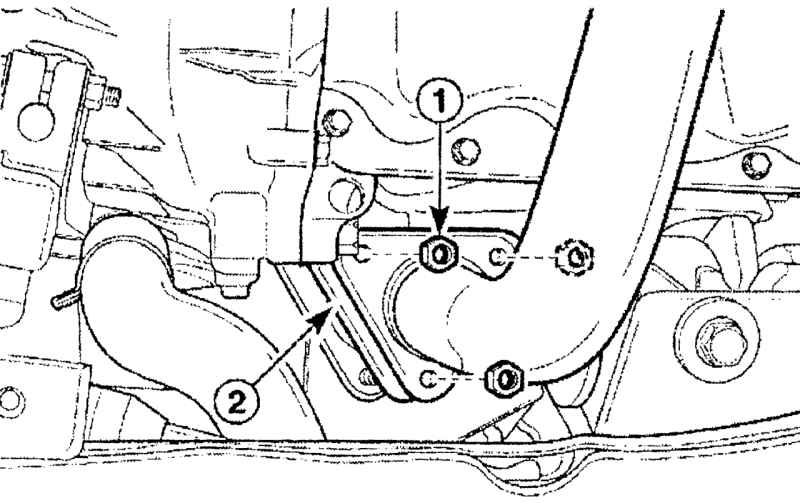

Отверните гайки 1 (рис.
3.210) и снимите приемную выхлопную трубу с выпускного
коллектора или верхнего каталитического нейтрализатора.
Снимите прокладку 2.
Проверьте прокладку на отсутствие повреждений или изломов.

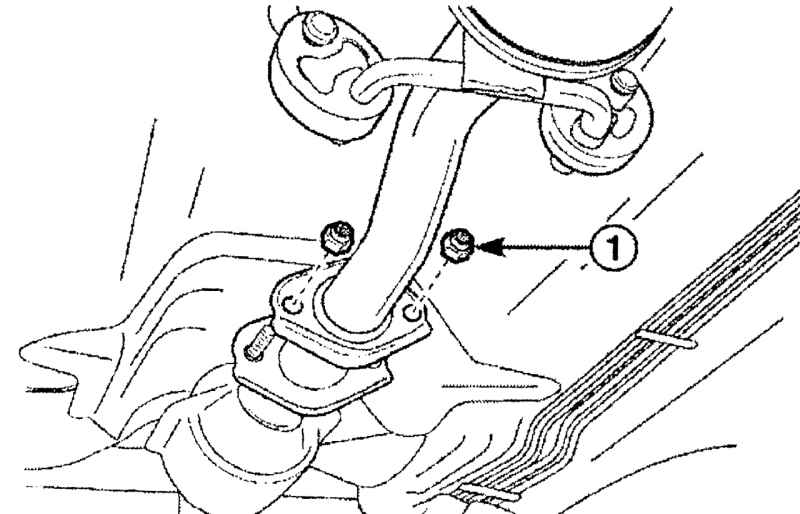

Отверните гайки 1 (рис.
3.211) и снимите приемную выхлопную трубу с переднего глушителя.
Очистите привалочные поверхности на фланце приемной выхлопной трубы
и выпускного коллектора. Проверьте выхлопную трубу и каталитический
нейтрализатор на отсутствие отверстий, открытых швов или других
повреждений, могущих привести к просачиванию отработавших газов в
салон автомобиля.
Установка
Используя гайки и прокладку, закрепите приемную выхлопную трубу и
каталитический нейтрализатор в сборе к выпускному коллектору.
Затяните гайки моментом до 25—35 Н·м.
Установите переднюю выхлопную трубу и каталитический нейтрализатор в
сборе к фланцу переднего глушителя. Закрепите гайками переднюю
выхлопную трубу и каталитический нейтрализатор в сборе. Затяните
гайки моментом до 25—35 Н·м.
Убедитесь, что компоненты системы выпуска не соприкасаются с нижней
частью кузова.
Подсоедините электрический разъем датчика кислорода.
Установите консоль пола.
Верхний каталитический
нейтрализатор
Снятие
Отверните гайки 1 (см. рис.
3.210) и снимите приемную выхлопную трубу с верхнего
каталитического нейтрализатора.
Снимите прокладку 2.
Проверьте прокладку на отсутствие повреждений или изломов.
Снимите корпус воздушного фильтра в сборе.
Отсоедините электрический разъем датчика кислорода.

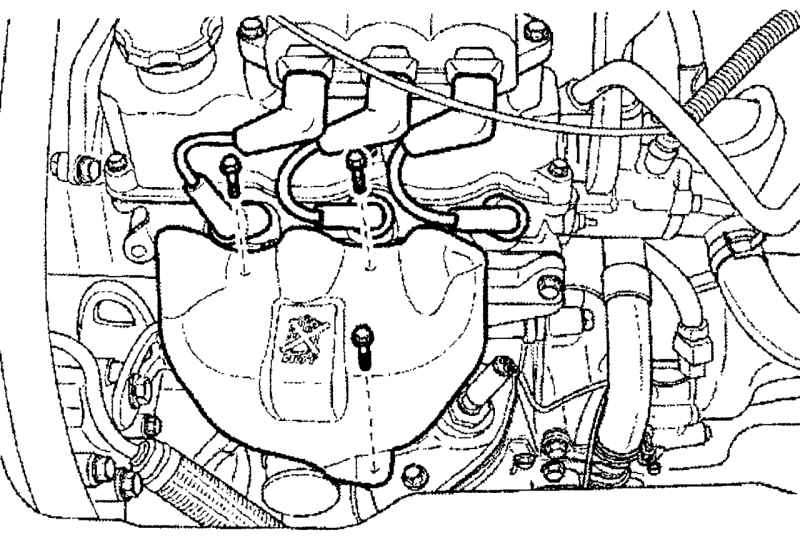

Выверните болты и снимите теплозащитный экран выпускного коллектора
(рис.
3.212).
Снимите выпускной
коллектор.

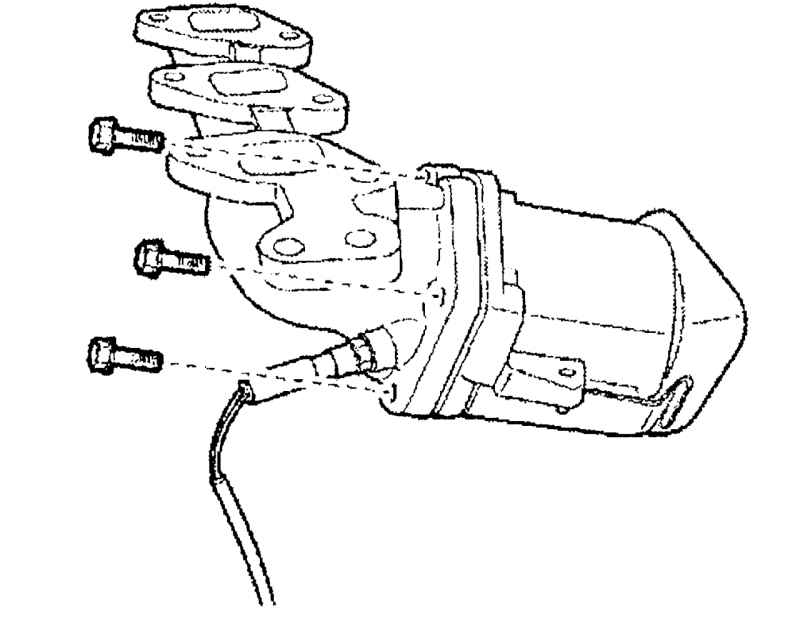

Выверните болты и снимите верхний каталитический нейтрализатор (рис.
3.213).
Установка
Установите верхний каталитический нейтрализатор на выхлопную трубу и
закрепите болтами, затянув их моментом 25—35 Н·м.
Установите теплозащитный экран и закрепите болтами, затянув их
моментом 8—12 Н·м.
Установите передний глушитель к верхнему каталитическому
нейтрализатору и закрепите болтами, затянув их моментом 25—35 Н·м.
Передний глушитель
Снятие
Отверните гайки 1 (см. рис.
3.211) крепления приемной выхлопной трубы к переднему глушителю.

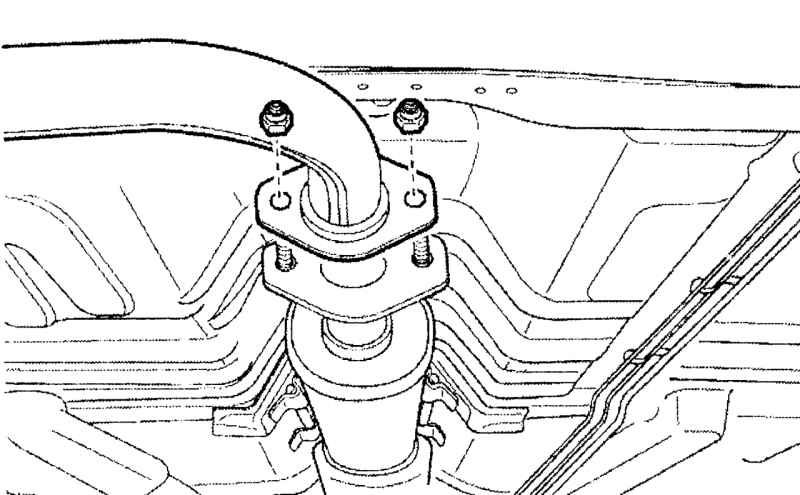

Отверните гайки крепления переднего глушителя к заднему глушителю (рис.
3.214).
Отделите передний глушитель от резиновой подвески и снимите его с
автомобиля.
Установка
Подвесьте передний глушитель на резиновой подвеске.
Заверните гайки крепления переднего глушителя к заднему глушителю и
затяните их моментом 25—35 Н·м.
Заверните гайки крепления выхлопной трубы к переднему глушителю и
затяните их моментом 25—35 Н·м.
Задний глушитель
Снятие
Отверните гайки крепления переднего глушителя к заднему глушителю
(см. рис.
3.214).
Отделите задний глушитель с резиновой подвески.
Снимите задний глушитель с автомобиля.
Установка
Установку заднего глушителя проводите в последовательности, обратной
снятию.
Затяните гайки моментом 25—35 Н·м.
