Дэу Матиз. Проверка стартера







3.3.9 Проверка стартера Daewoo Matiz 1997+

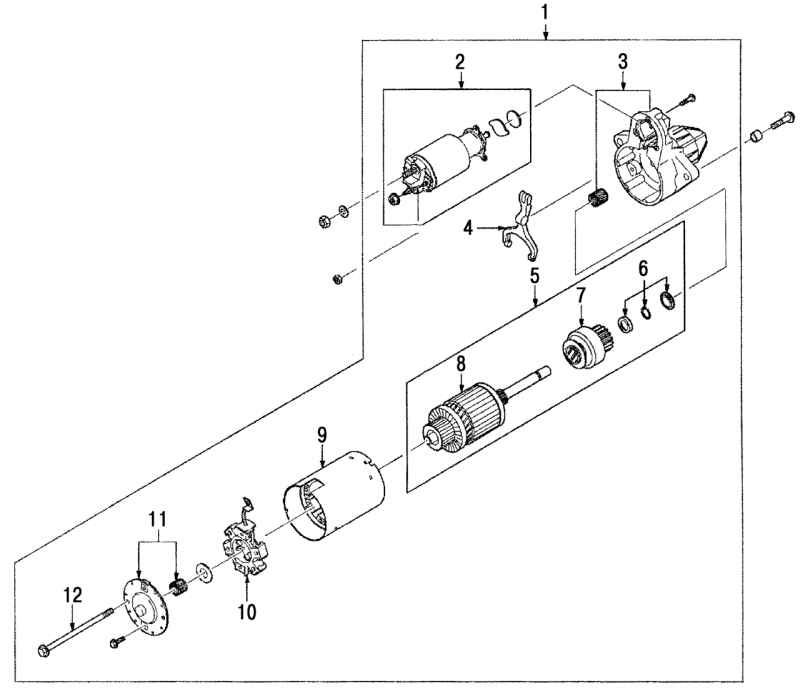

Рис. 3.109. Стартер: 1 — стартер в сборе; 2 — тяговое реле; 3 — корпус со стороны привода; 4 — вилка; 5 — якорь в сборе; 6 — комплект колец; 7 — бендикс; 8 — якорь; 9 — корпус; 10 — щеткодержатель; 11 — крышка со стороны коллектора; 12 — стяжной болт






Детали стартера показаны на рисунке 3.109.
Снимите стартер.
Проверьте зазор в бендиксе в следующем порядке:

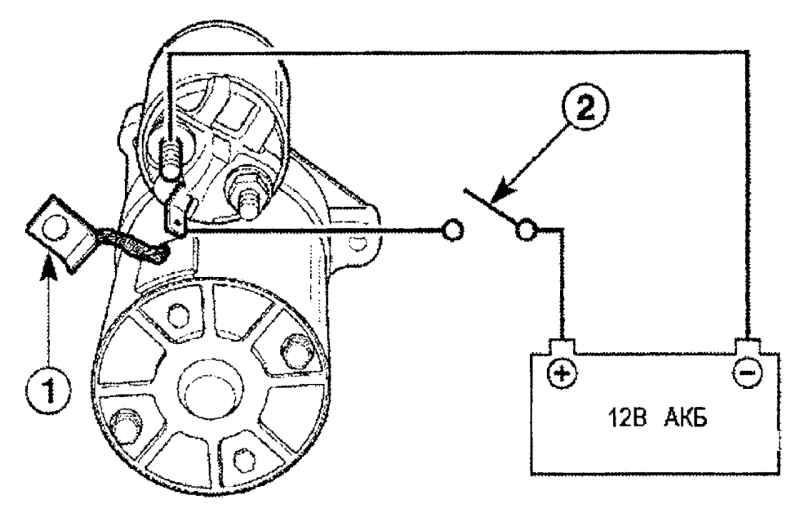

Рис. 3.110. Схема соединения клемм аккумуляторной батареи и тягового реле дополнительными проводами с выключателем (2) после отсоединения клеммы М (1) от двигателя стартера






- отсоедините клемму М двигателя стартера 1 (рис. 3.110);
- соедините дополнительными проводами с выключателем 2 клеммы аккумуляторной батареи с клеммами М и S двигателя стартера;
- приведите в действие бендикс, включив выключатель 2;

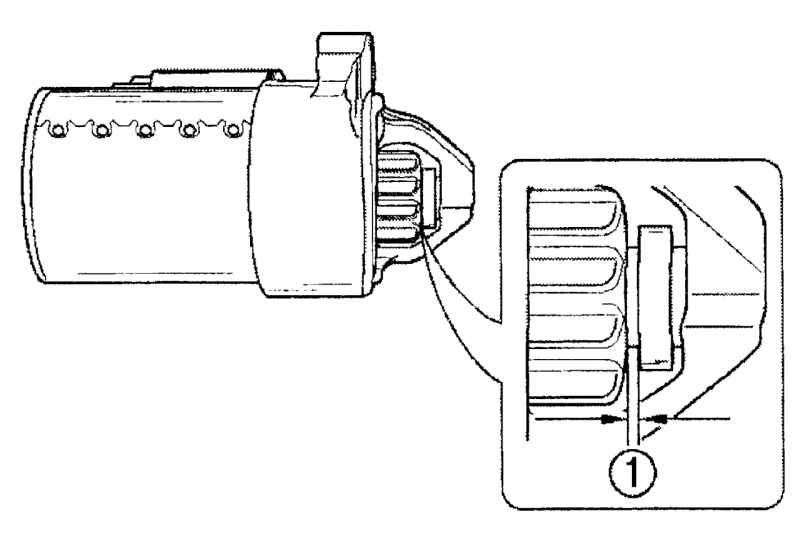

Рис. 3.111. Место измерения зазора (1) между шестерней и стопорным кольцом






- проверьте щупом зазор 1 (рис. 3.111) между шестерней и стопорным кольцом.


Примечание
Завершите проверку в минимальное время для предотвращения перегрева и повреждения тягового реле (за 10 с).


Проверьте тяговое реле в следующем порядке:
- отсоедините клемму М двигателя стартера 1 (см. рис. 3.110);
- соедините дополнительными проводами с выключателем 2 клеммы аккумуляторной батареи с клеммами М и S двигателя стартера;
- приведите в действие бендикс, включив выключатель 2;

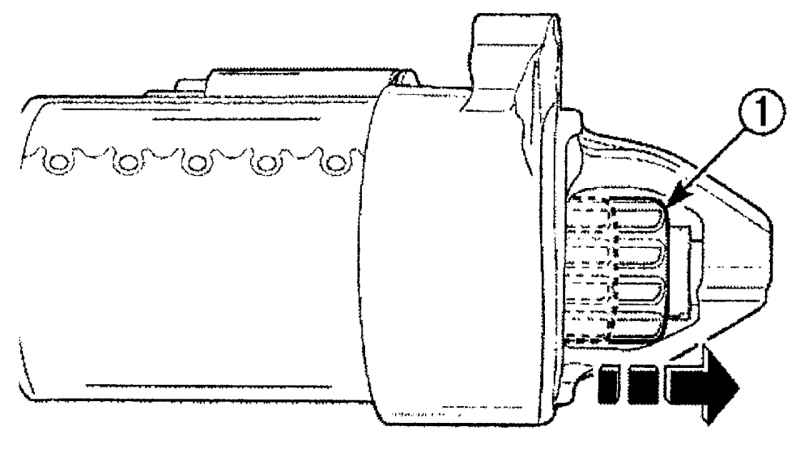

Рис. 3.112. При подаче напряжения на контакты тягового реле бендикс (1) должен выдвигаться наружу






- убедитесь, что бендикс выдвигается наружу 1 (рис. 3.112).
Если бендикс не выдвигается, замените тяговое реле.


Примечание
Завершите проверку в минимальное время для предотвращения перегрева и повреждения тягового реле (за 10 с).


Проверьте отсутствие замыкания обмотки с корпусом ротора в следующем порядке:

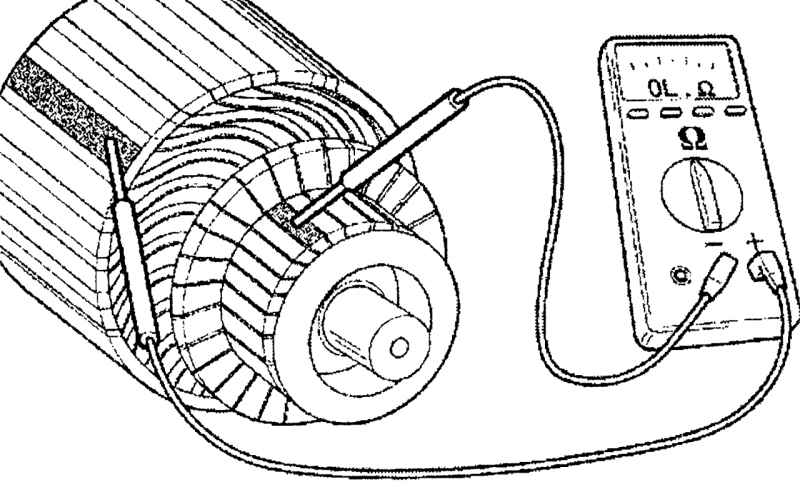

Рис. 3.113. Проверка отсутствия замыкания обмотки с корпусом ротора






- используя вольтметр, проверьте изоляцию между обмоткой и пластинами ротора (рис. 3.113);
- при пробое изоляции, замените ротор.
Проверьте обмотки ротора на отсутствие обрыва цепи обмотки в следующем порядке:

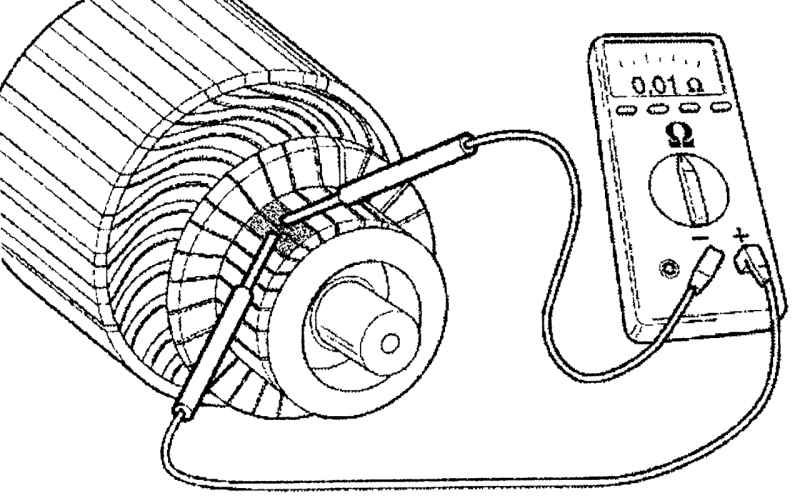

Рис. 3.114. Проверка наличия проводимости между пластинами коллектора ротора






-проверьте наличие проводимости между пластинами коллектора, используя мультиметр (рис. 3.114);
-при обрыве обмотки, замените ротор.

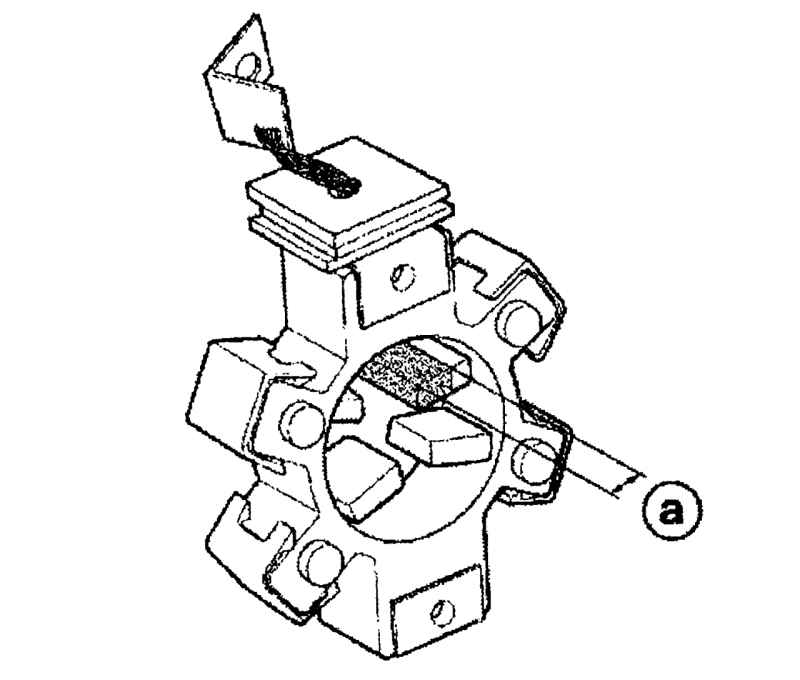

Рис. 3.115. Место измерения длины щеток (а)






Проверьте щетки, пружины и щеткодержатели на износ и повреждения. Замените щетки, если длина щеток а (рис. 3.115) менее 7,0 мм.
