Дэу Матиз. Распределитель зажигания





Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите воздушный фильтр, резонатор с патрубком в сборе.
Отсоедините провода зажигания и электрические разъемы в следующем порядке:

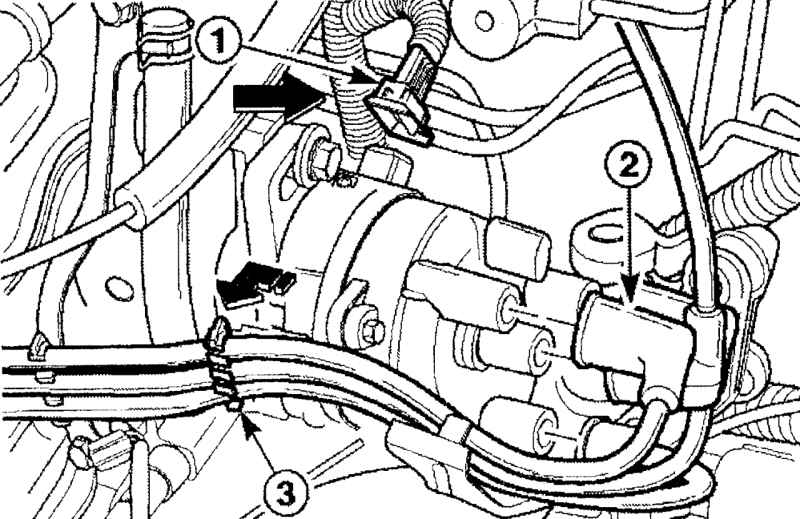

Рис. 3.105. Расположение разъема (1) оптического датчика и зажима (3) высоковольтных проводов (2)






- разъем оптического датчика 1 (рис. 3.105);
- высоковольтные провода 2;
- снимите зажим 3 высоковольтных проводов.

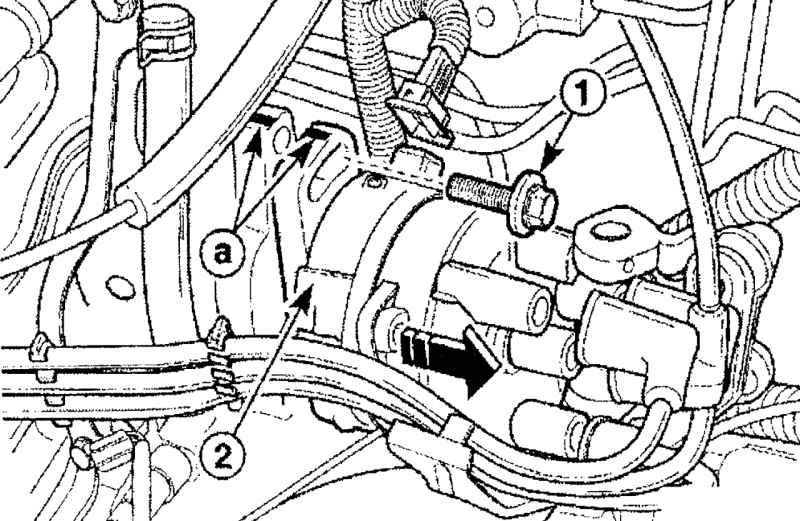

Рис. 3.106. Расположение болтов (1) крепления распределителя зажигания (2) и метки (а) совмещения на корпусе и кожухе распределителя зажигания






Прежде чем снять распределитель зажигания, сделайте отметку «а» (рис. 3.106) на корпусе и кожухе распределителя зажигания.
Выверните болты 1 крепления распределителя зажигания.
Осторожно снимите распределитель зажигания в сборе 2.
Установка
Установку распределителя зажигания проводите в последовательности, обратной снятию.
Затяните болты крепления распределителя зажигания моментом 10—16 Н·м.
