Дэу Матиз. Стартер





Отсоедините провод «массы» от аккумуляторной батареи.
Отсоедините электрические разъемы и зажимы от стартера в следующем порядке:

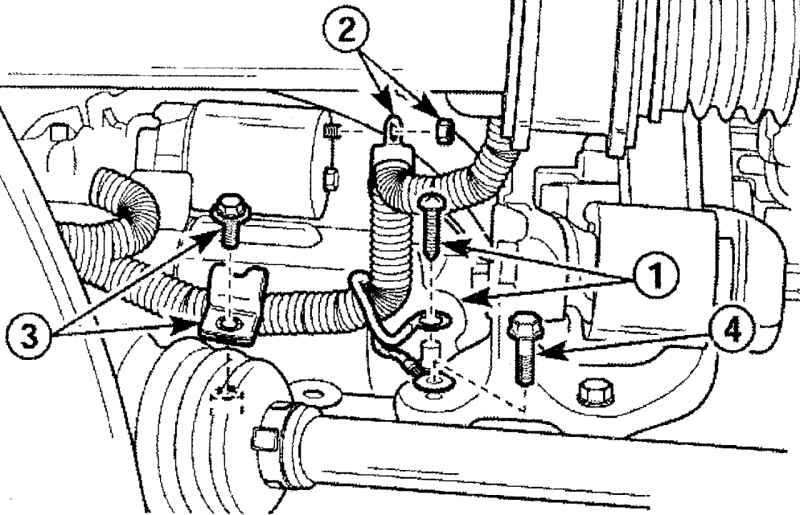

Рис. 3.97. Элементы крепления проводов стартера: 1 — болт заземления; 2 — гайка тягового реле стартера; 3 — болт крепления зажима проводов; 4 — болт заземления






- выверните болт заземления 1 (рис. 3.97);
- отверните гайку тягового реле стартера для отсоединения электрического провода 2;
- выверните болт крепления зажима проводов 3;
- выверните болт заземления 4.

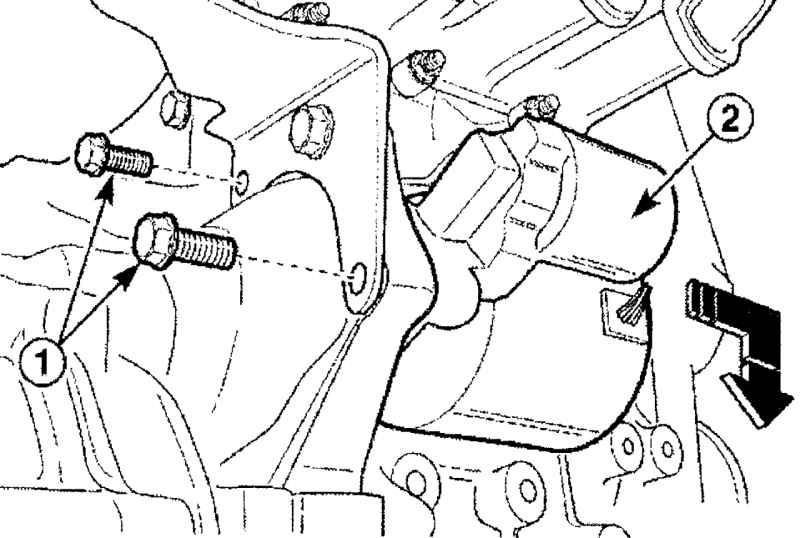

Рис. 3.98. Расположение болтов (1) крепления и направление снятия стартера (2)






Выверните болты крепления стартера 1 (рис. 3.98).
Снимите стартер 2 в сборе.
Установка
Установку стартера проводите в последовательности, обратной снятию, с учетом следующего.
Затяните болты крепления стартера моментом 55—65 Н·м.
Затяните гайку тягового реле моментом 9—12 Н·м.
Затяните болт крепления зажима провода моментом 9—12 Н·м.
Затяните болт заземления моментом 35—41 Н·м.
