Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Отсоедините нижний шланг радиатора и слейте охлаждающую жидкость из системы охлаждения.

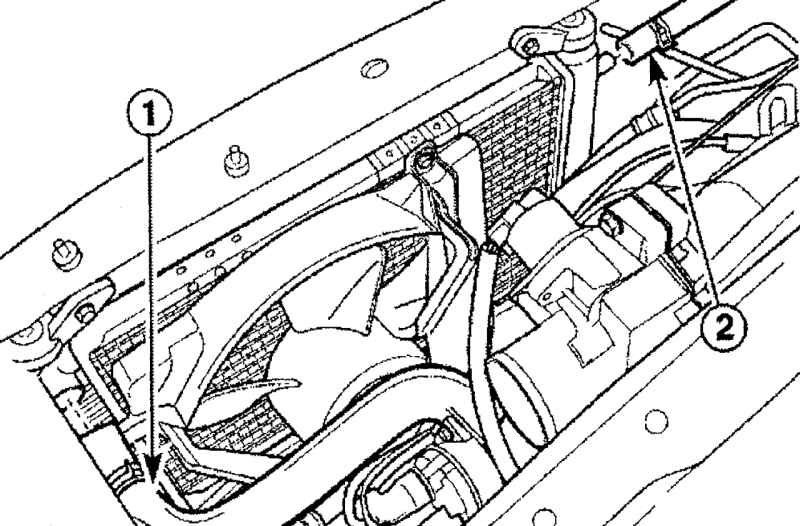

Рис. 3.85. Места крепления верхнего шланга радиатора (1) и шланга расширительного бачка (2)

Ослабьте хомут верхнего шланга радиатора 1 (рис. 3.85) и отсоедините его.

Ослабьте хомут шланга расширительного бачка 2 и отсоедините его.

Снимите вентилятор радиатора.

Снимите радиатор в следующем порядке:

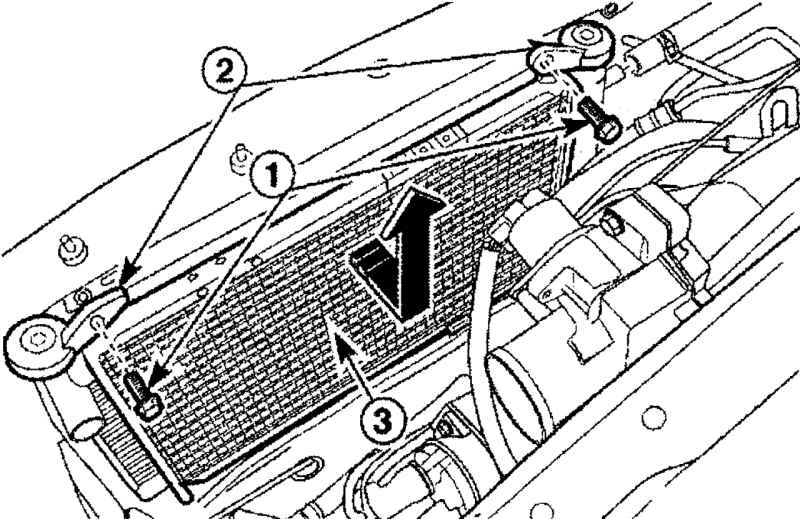

Рис. 3.86. Расположение болтов (1), кронштейнов (2) крепления и направление снятия радиатора (3)

- выверните болты 1 (рис. 3.86);

- снимите кронштейны 2 крепления радиатора;

- снимите радиатор 3.

Проверьте радиатор на отсутствие поломки, засорения или других повреждений.

После слива охлаждающей жидкости из радиатора, в радиаторе остается часть жидкости. Слейте остатки жидкости в специальную емкость.

Установка

Установите радиатор и закрепите болтами креплений и кронштейнами. Затяните болты крепления кронштейнов моментом 3,5—4,5 Н·м.

Установите вентилятор радиатора.

Подсоедините верхний шланг 1 (см. рис. 3.85) радиатора к радиатору.

Подсоедините шланг 2 расширительного бачка к радиатору.

Закрепите каждый шланг хомутом.

Залейте охлаждающую жидкость в систему охлаждения.

Подсоедините провод «массы» к аккумуляторной батарее.
