Дэу Матиз. Расширительный бачок
Снятие
|
|

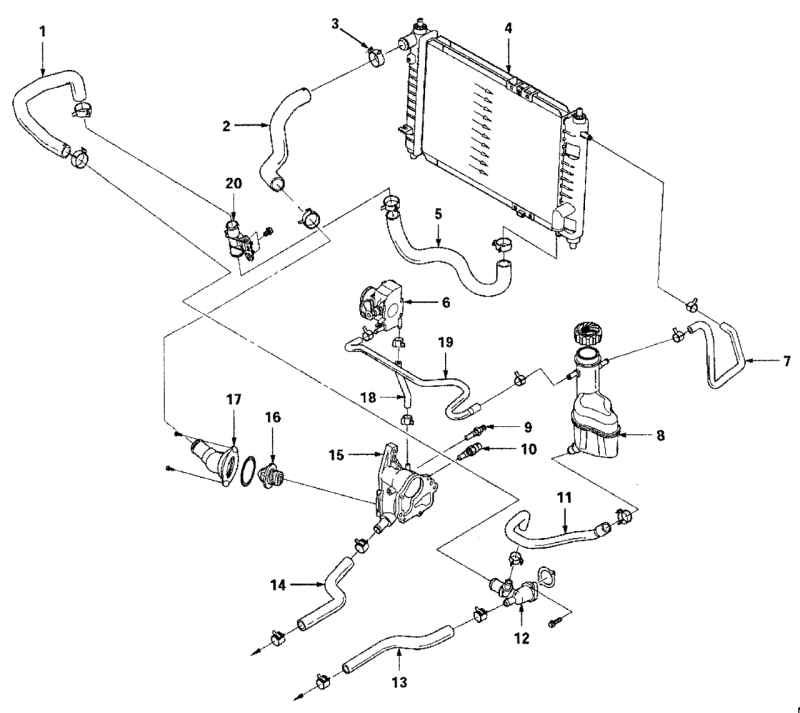

Рис. 3.81.
Расширительный бачок, шланги и компоненты системы
охлаждения: 1 — шланг возврата охлаждающей жидкости
в радиатор; 2 — верхний шланг радиатора; 3 — хомут;
4 — радиатор в сборе; 5 — нижний шланг радиатора; 6
— дроссельный узел; 7 — шланг расширительного бачка;
8 — расширительный бачок; 9 — датчик температуры
системы охлаждения; 10 — датчик температуры
охлаждающей жидкости; 11 — шланг возврата в
расширительный бачок; 12 — переходник; 13 — шланг к
отопителю; 14 — шланг от отопителя; 15 — корпус
термостата/ распределителя зажигания; 16 —
термостат; 17 — кожух термостата; 18 — шланг к
дроссельному узлу; 19 — шланг от дроссельного узла;
20 — кронштейн шланга
|
Расширительный бачок, шланги и компоненты системы охлаждения
показаны на рис.
3.81.
Слейте охлаждающую жидкость до нижнего уровня расширительного бачка.
|
|

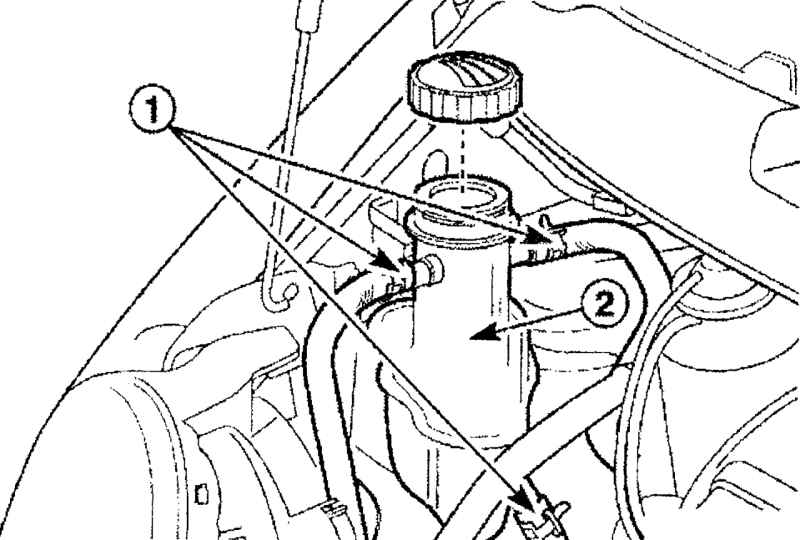

Рис. 3.82. Места
подсоединения шлангов (1) к расширительному бачку
(2)
|
Ослабьте хомуты крепления шлангов 1 (рис.
3.82) расширительного бачка и отсоедините шланги от
расширительного бачка 1.
Снимите расширительный бачок.
Очистите внутреннюю и внешнюю поверхности, а также крышку
расширительного бачка с мылом и водой.
Основательно прополощите расширительный бачок и крышку чистой водой.
Проверьте расширительный бачок и крышку на отсутствие трещин или
других повреждений.
Установка
Установите расширительный бачок, нажимая вниз.
Подсоедините шланги к расширительному бачку и закрепите их хомутами.
Залейте охлаждающую жидкость в расширительный бачок до отметки
«МАХ».
