Установите специальный инструмент для крепления двигателя в сборе DW 110—021 в следующем порядке:

- снимите уплотнитель водосточного желоба;

- снимите термозащитный кожух выпускного коллектора;

- расположите инструмент для крепления двигателя в сборе DW 110—021 по центру уплотнителя водосточного желоба и передней панели.

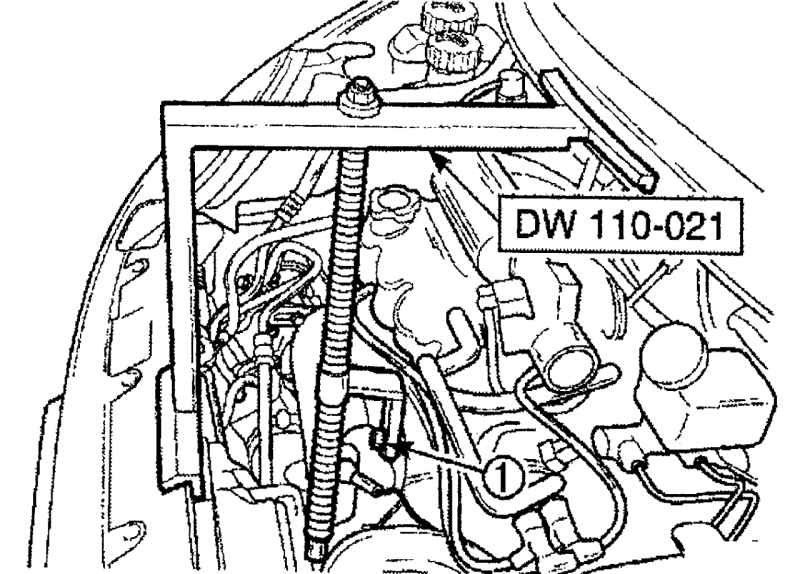

Рис. 3.31. Установка и крепление инструмента DW 110—021 болтом (1) крепления выпускного коллектора

Выверните болт 1 (рис. 3.31) крепления выпускного коллектора и этим болтом закрепите инструмент DW 110—021.

Снимите расширительный бачок.

Снимите правую фару.

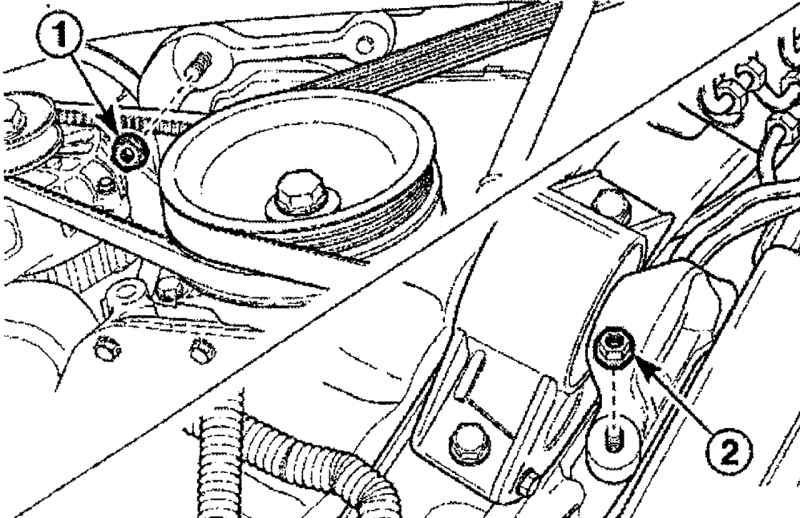

Рис. 3.32. Расположение гаек крепления промежуточного кронштейна с нижней (1) и верхней (2) части автомобиля

Отверните гайку 1 (рис. 3.32) промежуточного кронштейна с нижней части автомобиля.

Отверните гайку 2 промежуточного кронштейна с верхней части автомобиля.

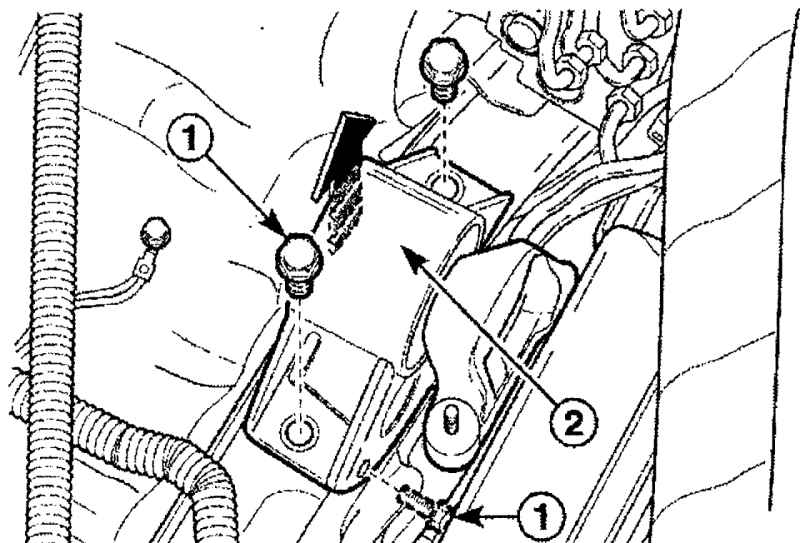

Рис. 3.33. Расположение болтов (1) крепления подушки двигателя (2)

Выверните болты 1 (рис. 3.33) и снимите подушку в сборе со стороны крыла и верхнего кронштейна крепления двигателя 2.

Примечание Ослабьте инструмент крепления, перемещая его вверх и вниз.

Предупреждение Если болты ослаблены без регулировки инструмента, они могут быть повреждены.

Зажмите в тисках промежуточный кронштейн.

Выверните болт крепления промежуточного кронштейна.

Снимите подушку двигателя с промежуточного кронштейна.

Проверьте подушку на отсутствие трещин, затвердение или повреждения.

Установку проводите в последовательности, обратной снятию, с учетом следующего.

Затяните болт крепления промежуточного кронштейна моментом 72—88 Н·м.

Затяните болты 1 (см. рис. 3.33) крепления подушки моментом 45—55 Н·м.

Затяните нижние и верхние гайки крепления промежуточного кронштейна моментом 60—70 Н·м.
