Отсоедините провод «массы» от аккумуляторной батареи.

Снимите зубчатый ремень и натяжитель зубчатого ремня.

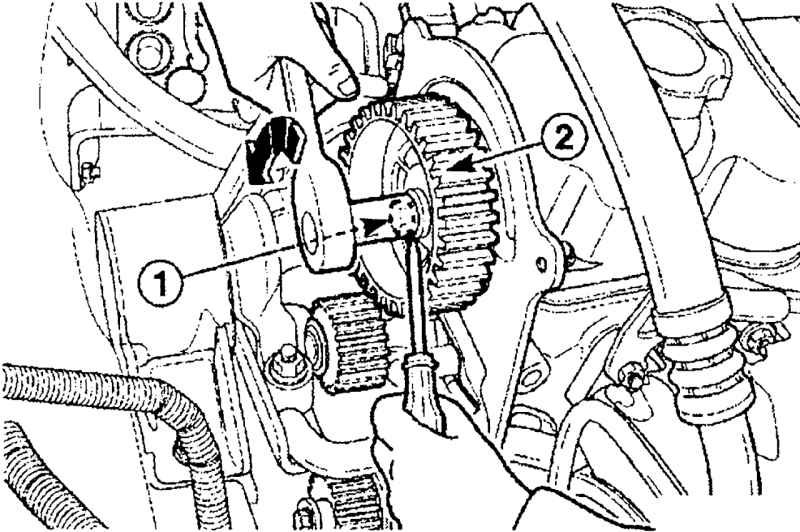

Рис. 3.23. Выворачивание болта (1) крепления шкива (2) распределительного вала

Выверните болт 1 (рис. 3.23) и снимите шкив 2 распределительного вала.

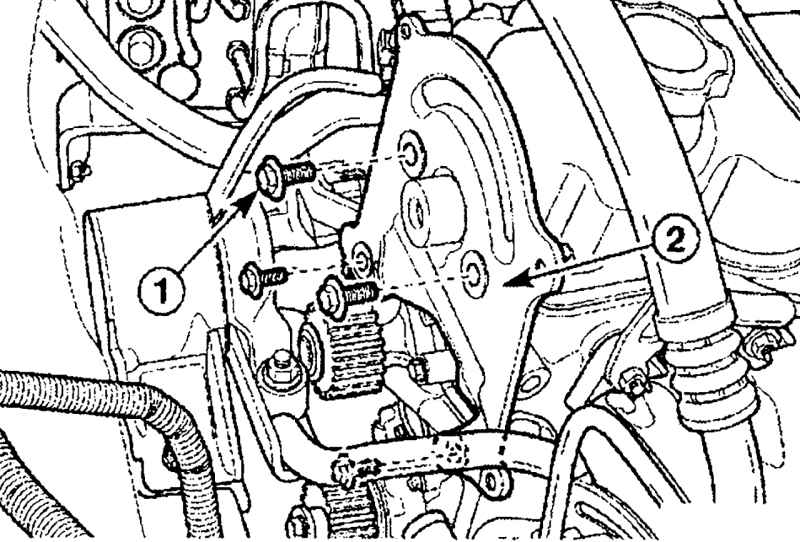

Рис. 3.24. Расположение болтов (1) крепления заднего кожуха (2) зубчатого ремня

Выверните болты 1 (рис. 3.24) и снимите задний кожух зубчатого ремня.

Снимите масляный поддон.

Выверните болты и снимите маслоприемный патрубок вместе с сальником.

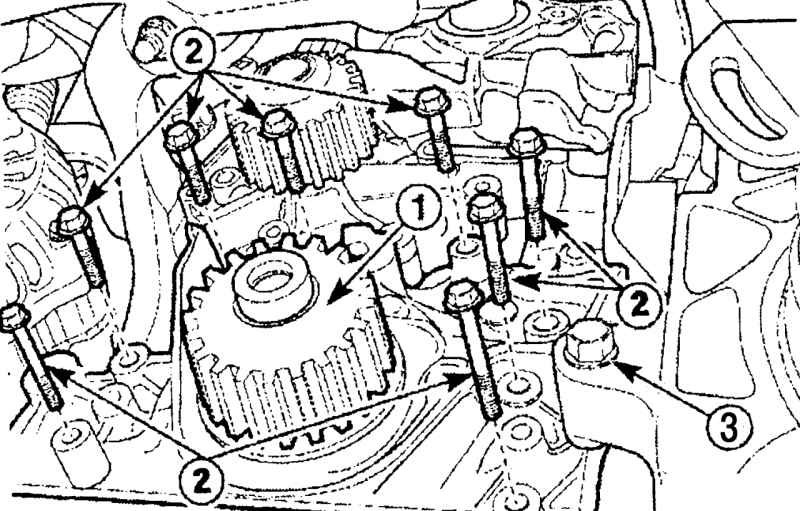

Рис. 3.25. Снятие шкива (1) с коленчатого вала и расположение болтов крепления масляного насоса (2) и кронштейна компрессора кондиционера (3)

Снимите шкив 1 (рис. 3.25) коленчатого вала с коленчатого вала.

Выверните болты 2 крепления масляного насоса.

Выверните болт 3 и снимите кронштейн компрессора кондиционера.

Снимите масляный насос.

Прочистите масляный насос и поверхность наложения прокладки.

Снимите масляный сальник с масляного насоса.

Проверьте масляный сальник на отсутствие повреждений.

Установку проводите в последовательности, обратной снятию, с учетом следующего.

Установите новую прокладку масляного насоса. Если поврежден передний сальник коленчатого вала, замените его новым. При установке переднего масляного сальника коленчатого вала в масляный насос, выемка сальника должна быть направлена к контактируемой поверхности масляного насоса с сальником.

Установите маслоприемный патрубок и закрепите болтами, затянув их моментом 9—12 Н·м.

Установите масляный насос и закрепите болтами, затянув их моментом 9—12 Н·м.

Установите задний кожух зубчатого ремня и закрепите болтами, затянув их моментом 9—12 Н·м.

Установите шкив распределительного вала и закрепите болтом, затянув его моментом 50—60 Н·м.
