Дэу Матиз. Шланг и клапан вентиляции картера двигателя

Дэу Матиз. Шланг и клапан вентиляции картера двигателя

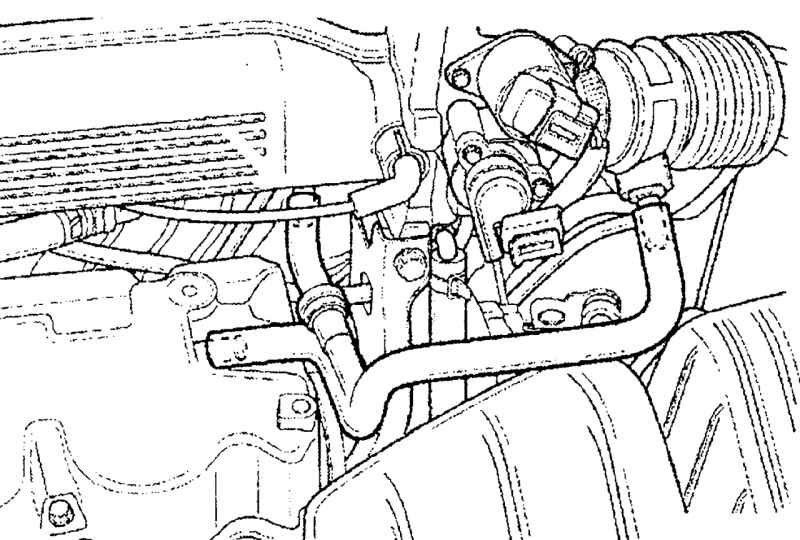

Рис. 3.8. Расположение шланга и клапана вентиляции картера

Рис. 3.8. Расположение шланга (1) и клапана (2) вентиляции картера

Снимите шланг (рис. 3.8) вентиляции картера в следующем порядке:

- отсоедините шланг от впускного воздушного патрубка;

- отсоедините шланг от крышки головки блока цилиндров;

- отсоедините нижний шланг от впускного коллектора;

- снимите шланг с клапаном вентиляции картера.

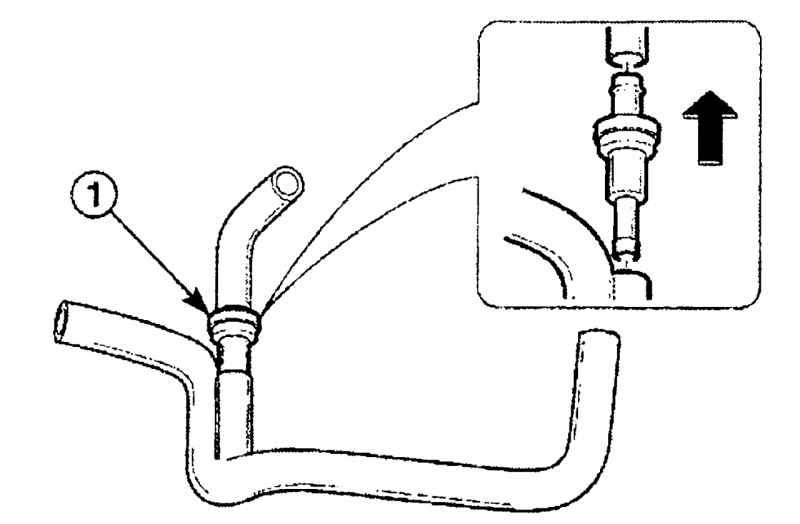

Рис. 3.9. Направление снятия клапана (1) вентиляции картера со шланга

Рис. 3.8. Расположение шланга (1) и клапана (2) вентиляции картера

Потянув, снимите клапан 1 (рис. 3.9) вентиляции картера со шланга в направлении стрелки.

Проверьте шланг на отсутствие трещин, вздутости или повреждений.

Для проверки клапана, ртом продуйте его в обоих направлениях. Воздух должен проходить только в направлении, указанном стрелкой.

Установку шланга и клапана вентиляции картера проводите в последовательности, обратной снятию.
