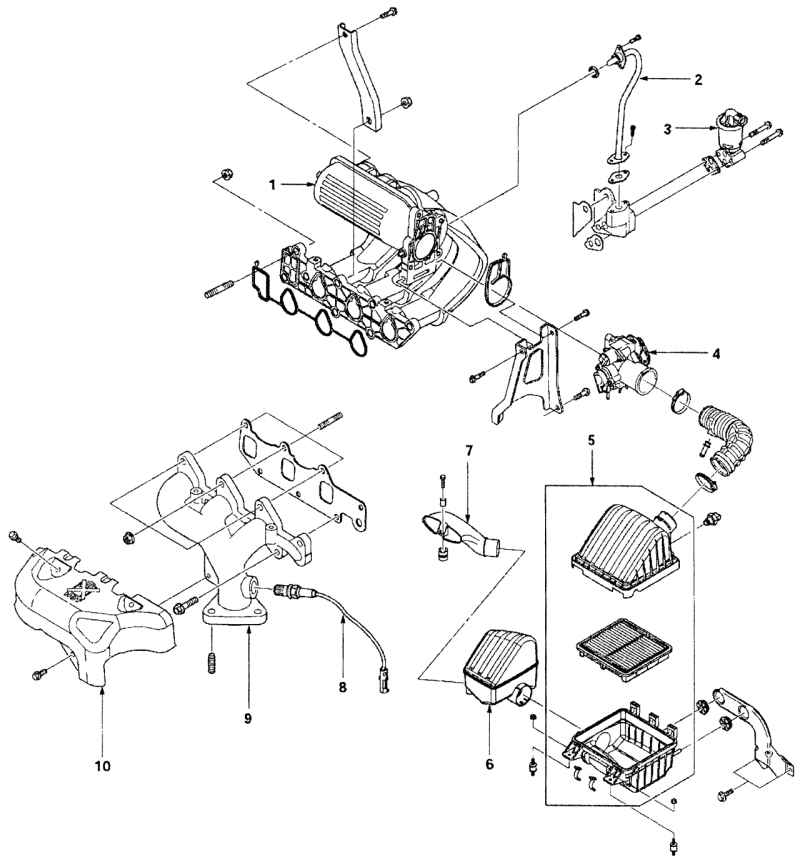

Рис. 3.7. Воздушный фильтр и впускной и выпускной коллекторы: 1 — впускной коллектор; 2 — труба рециркуляции выхлопных газов; 3 — клапан и соленоид системы рециркуляции выхлопных газов; 4 — дроссельный узел; 5 — корпус воздушного фильтра; 6 — резонатор; 7 — патрубок; 8 — датчик кислорода; 9 — выпускной коллектор; 10 — защитный кожух выпускного коллектора

Воздушный фильтр, а также впускной и выпускной коллекторы показаны на рис. 3.7.

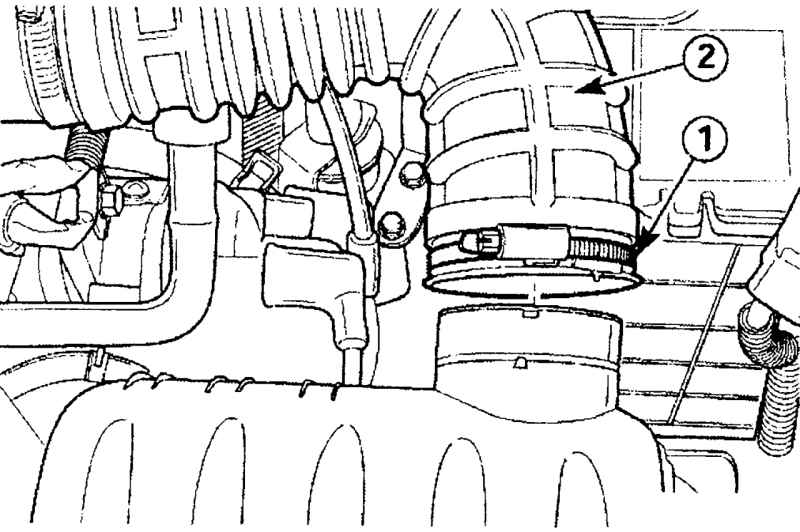

Рис. 3.4. Расположение хомута крепления впускного воздушного патрубка

Отсоедините провод «массы» от аккумуляторной батареи. Снимите хомут 1 (рис. 3.4) и отсоедините впускной воздушный патрубок от корпуса воздушного фильтра.

Отсоедините электрический разъем от корпуса воздушного фильтра.

Снимите корпус воздушного фильтра, резонатор и воздушный патрубок в сборе в следующем порядке:

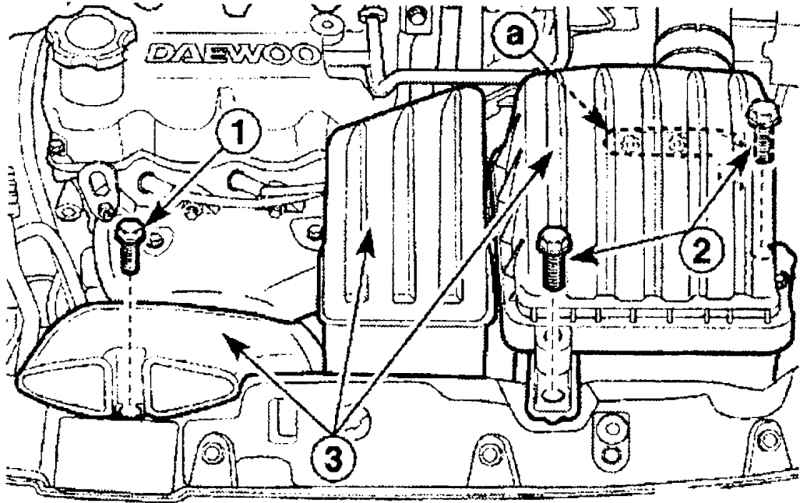

Рис. 3.5. Элементы крепления корпуса воздушного фильтра: 1 — болт; 2 — болты, 7—9 Н·м; 3 — воздушный фильтр в сборе; а — кронштейн

-выверните болт 1 (рис. 3.5) крепления воздушного патрубка;

-выверните болты 2 и снимите верхнюю часть корпуса воздушного фильтра вместе с датчиком температуры впускаемого воздуха и впускного -воздушного патрубка;

-снимите корпус воздушного фильтра.

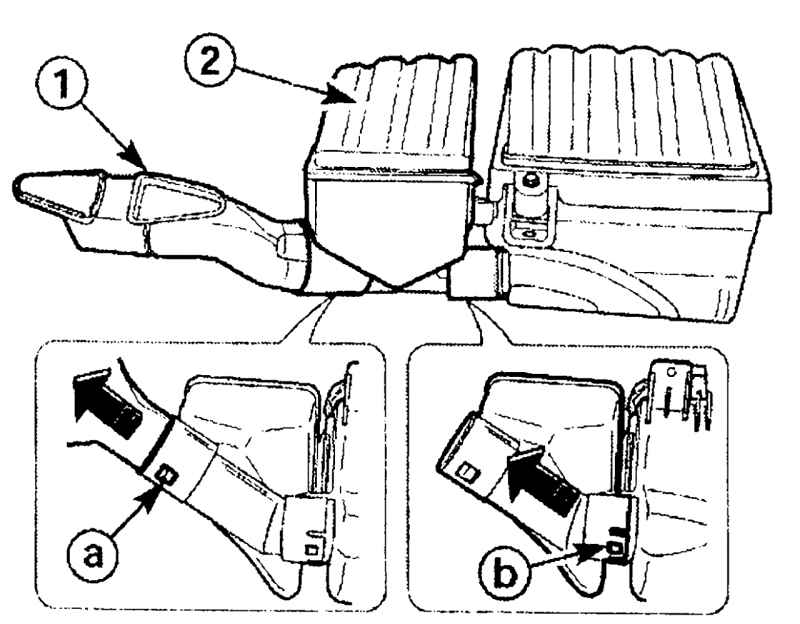

Рис. 3.6. Расположение фиксаторов (а и b) крепления трубы (1) и резонатора (2) к корпусу воздушного фильтра

Снимите трубу 1 (рис. 3.6) с резонатора, нажимая на фиксатор а.

Снимите резонатор 2 с корпуса воздухоочистителя, нажимая на фиксатор b.

Установку воздушного фильтра в сборе проводите в последовательности, обратной снятию, с учетом следующего.

Затяните болты моментом 7—9 Н·м.
