Дэу Матиз. Проверка установки и регулировка натяжения зубчатого ремня
Проверьте установку зубчатого ремня в следующем порядке:
- снимите фару;
- выверните болты 1 (рис.
2.18) и снимите верхнюю часть кожуха зубчатого ремня 2;

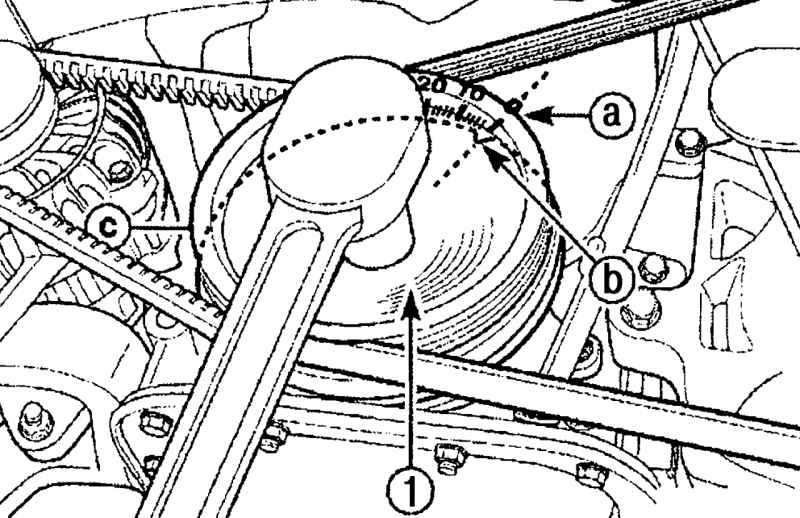

- за болт крепления шкива 1 (рис.
2.19) проверните коленчатый вал на 2 оборота до совмещения метки
«а» на шкиве коленчатого вала с указателем «b» на нижней части
кожуха зубчатого ремня;

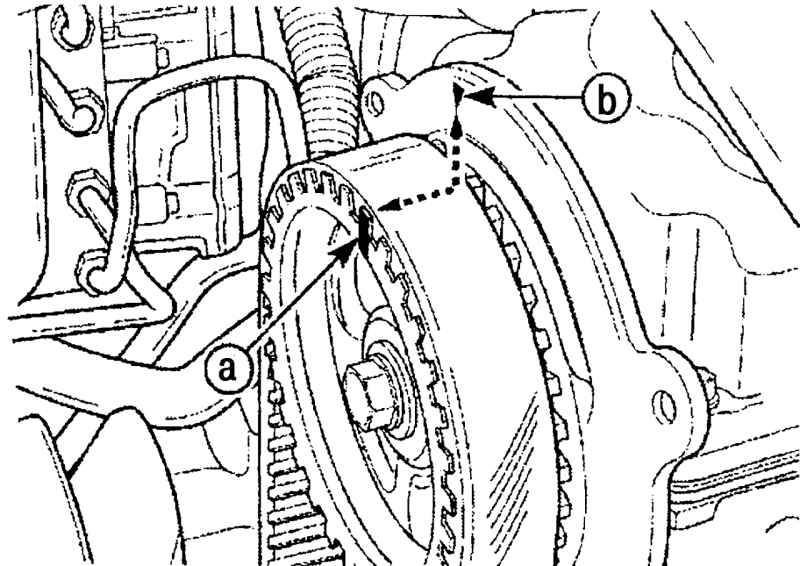

- проверьте: метка на шкиве распределительного вала «а» (рис.
2.20) должна совпасть с треугольным указателем «b» на заднем
кожухе зубчатого ремня.
При необходимости отрегулируйте установку зубчатого ремня в
следующем порядке:

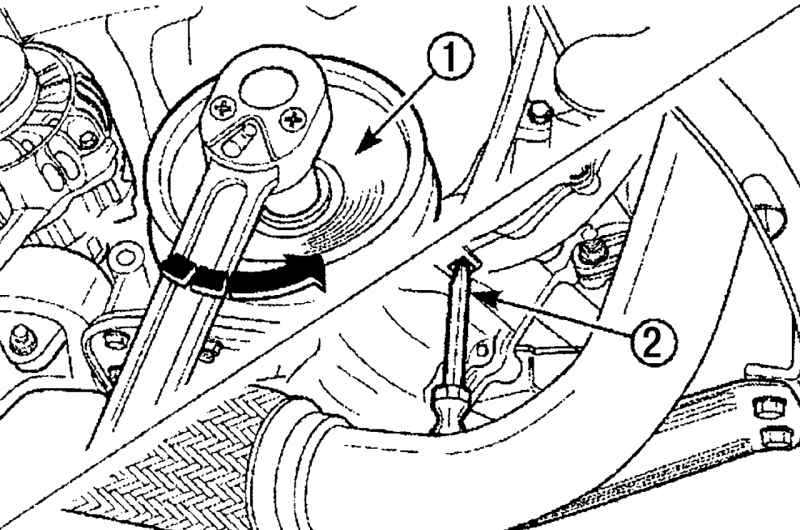

- отверткой 2 (рис.
2.21) заблокируйте коленчатый вал от проворачивания, выверните
болт 1 и снимите шкив зубчатого ремня;

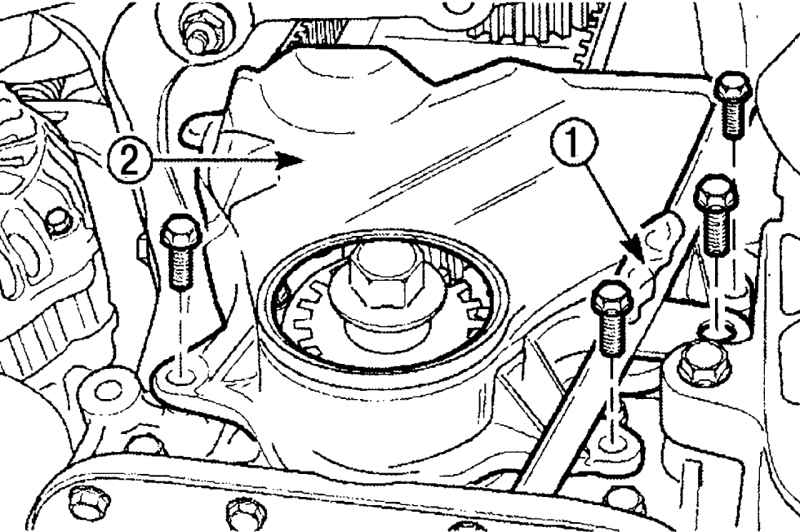

- выверните болты и снимите направляющую щупа для измерения уровня
масла 1 (рис.
2.22) и нижнюю часть кожуха зубчатого ремня 2;

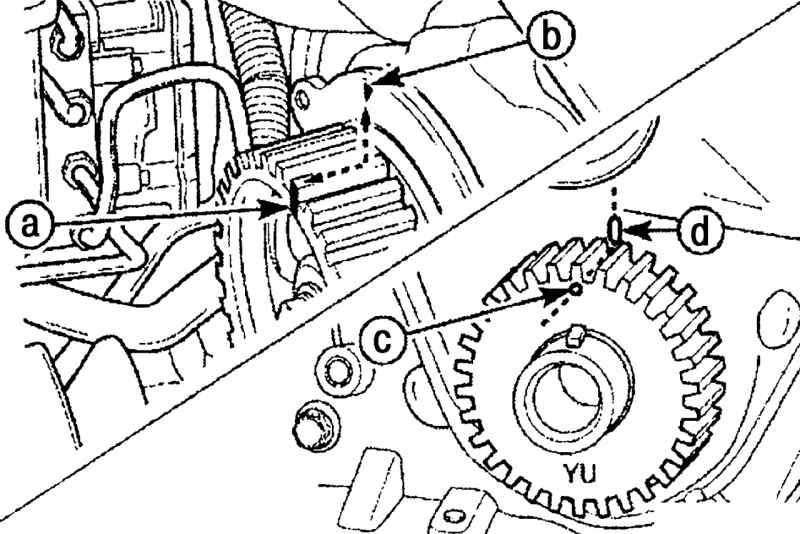

- за болт крепления шкива проверните по часовой стрелке коленчатый
вал до совмещения метки «с» (рис.
2.24) на шкиве коленчатого вала с указателем «d» на нижней части
кожуха зубчатого ремня;
- поверните распределительный вал так, чтобы метка «а» на шкиве
распределительного вала совместилась с треугольным указателем «b» на
заднем кожухе зубчатого ремня;

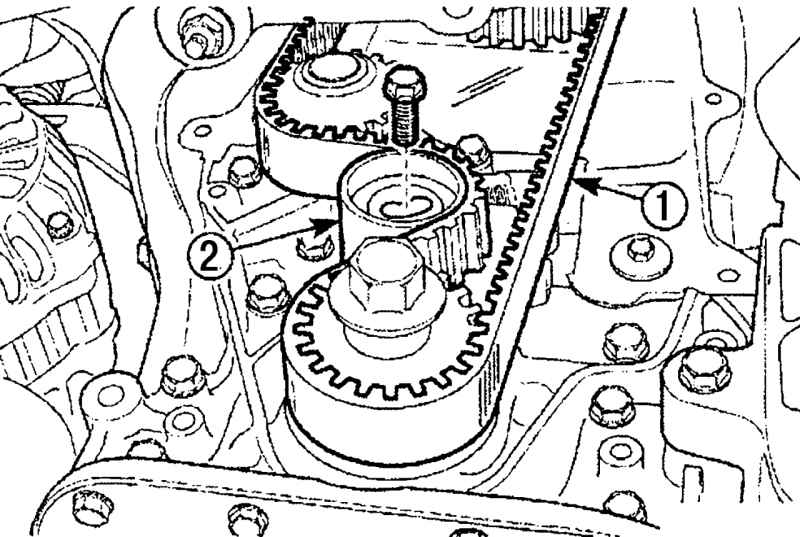

- установите зубатый ремень, натяжитель ремня и закрепите болтом,
затянув его моментом 15—23 Н·м;
- за болт крепления шкива проверните коленчатый вал на 2 оборота и
проверьте, чтобы метка «с» (рис.
2.24) на шкиве коленчатого вала совместилась с указателем «d» на
нижней части кожуха зубчатого ремня, а метка «а» на шкиве
распределительного вала совместилась с треугольным указателем «b» на
заднем кожухе зубчатого ремня;
- установите все снятые детали.
